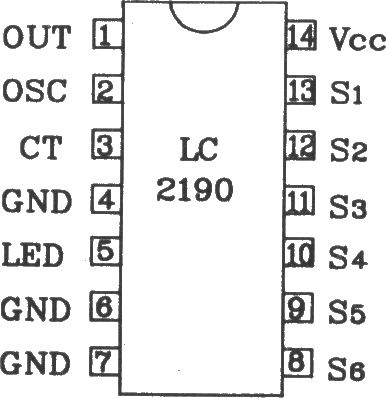

LC2190外形引脚图

LC2200外形引脚图

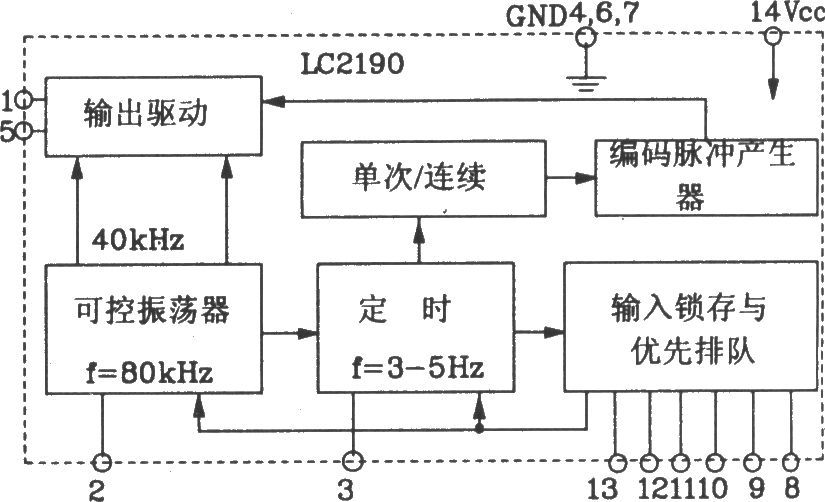

LC219内部原理框图

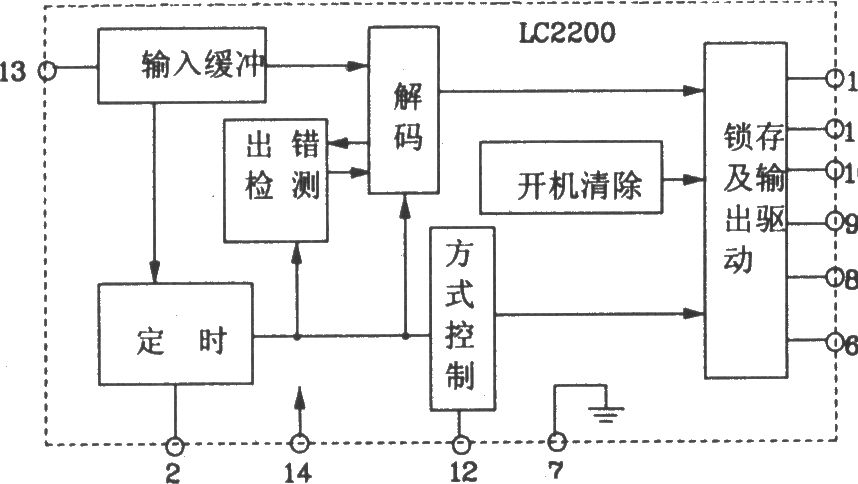

LC2200A内部原理框图主要电气参数 LC2190发射芯片工作振荡频率为80kHz；输入占空比为1:1、f=40kHz的方波脉冲；输出脉冲串之间的重复频率由CT端所接电容决定，一般为3～5Hz；工作电压范围为2．5～3．5V，典型值为 3V；静态电源电流小于1μA，输出可驱动***率晶体管而获较大的发射电流。LC2200接收芯片电源电压范围为3～9v，典型值为 5V；静态电源电流小于5μV；每路输出驱动电流IoH≥2mA，10L≥1mA，可直接驱动NPN晶体管、LED及小功率可控硅。

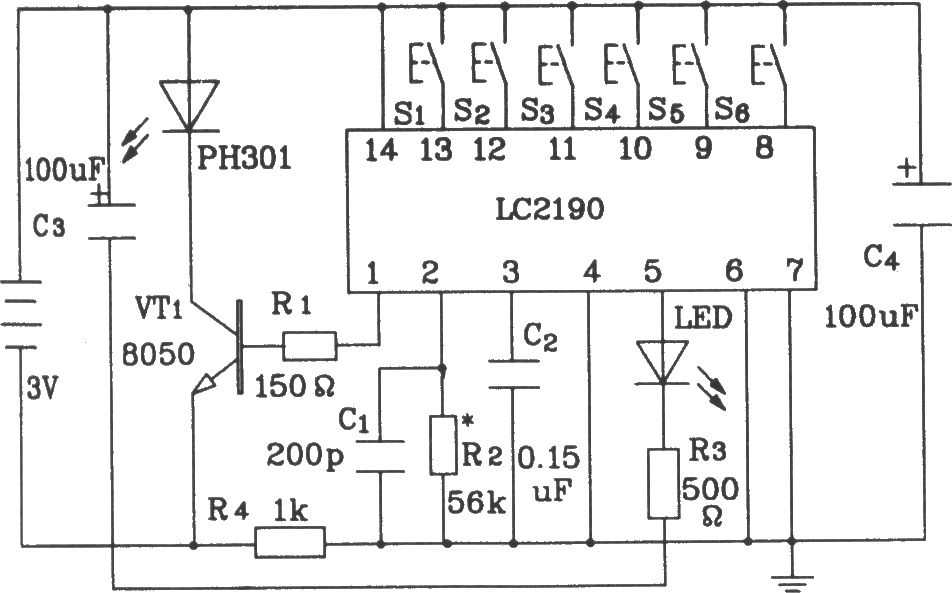

LC2190构成红外发射电路

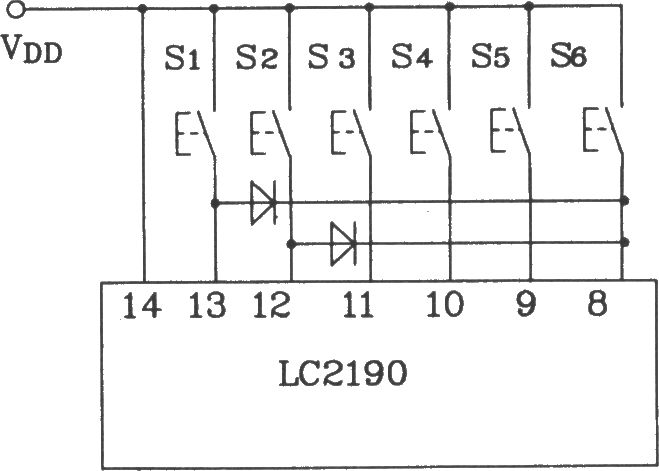

连续键变成单次按键电路

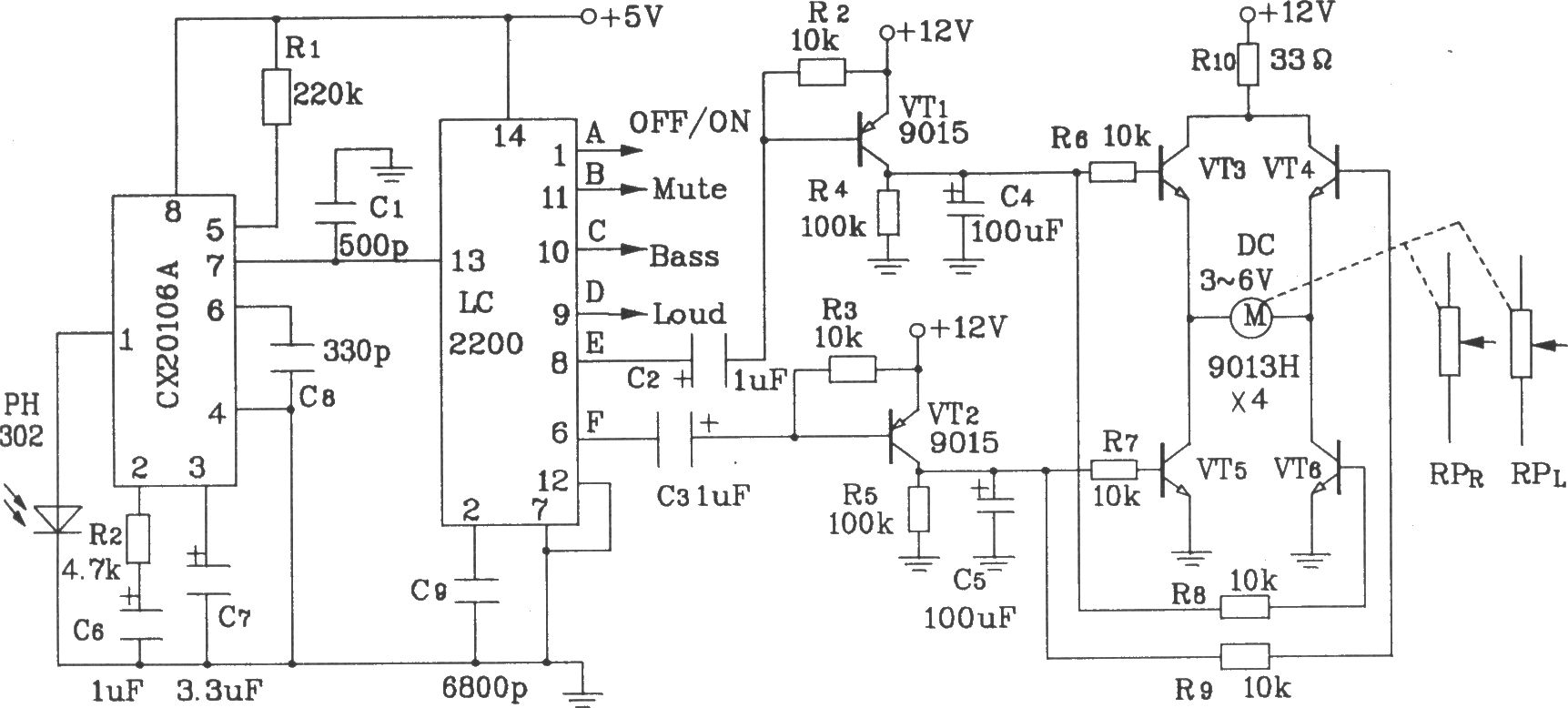

LC2200构成收录音量遥控控制电路
