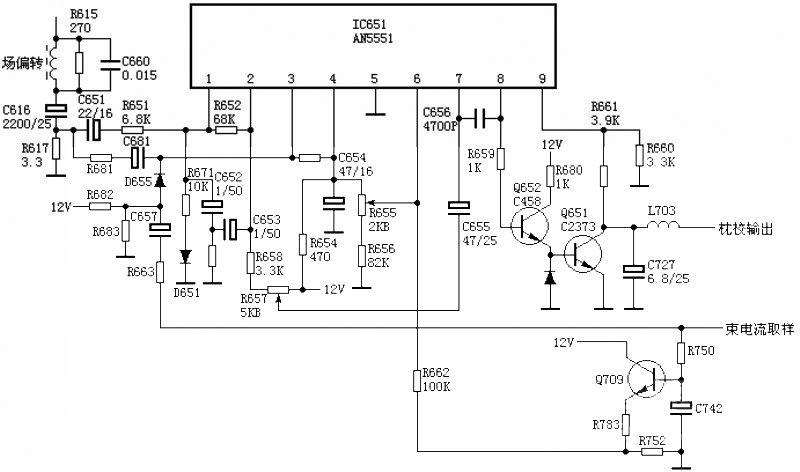

和日立CMT2988枕校电路相同的机型还有：日立25M8C、CMT2518、CMT2718、CMT2916、CMT2588、CMT2598、CMT2998、福日HFC2581、2586、2587、2986、2987等。

R617两端的约4V（峰-峰值）锯齿波电压，经C651、R651加到IC651的（1）脚，经其内部放大、积分处理后，从（2）脚输出约2V（峰-峰值）的下凹抛物波电压，再经C653、C652、R666积分后，由R657调节其抛物波的幅度，再经C655加到IC651的（7）脚，经内部放大、整形后从（8）脚输出上凸的抛物波电压，再经Q652射极跟随、Q651倒向放大后，在C727两端形成约9V（峰-峰值）的下凹抛物波电压，经L703送到行偏转线圈，对行偏转电流调制，校正了枕形失真。

R655为行幅调节电位器，R657为枕校调节电位器。ImgLoad(document.getElementById('BodyLabel'));
