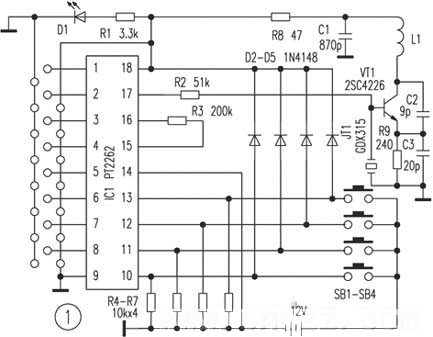

图１为遥控发射器电路。ＩＣ１是采用ＣＭＯＳ技术的低功耗编码发射芯片，～脚是８位３态地址设定脚，每个引脚可以接高电平、低电平或者悬空，从而可提供６５６１（３的８次方）个地址码，可有效地避免重码。另外，～脚为４位数据引脚，可产生四路控制信号。当任一按键按下时，由ＩＣ１形成的与按键对应的编码脉冲串便从脚输出，去调制高频振荡电路，ＪＴ１为高频谐振器，它与ＶＴ１组成稳定的高频振荡电路。另外，ＶＴ１还兼作高频发射，信号通过Ｌ１发射出去。

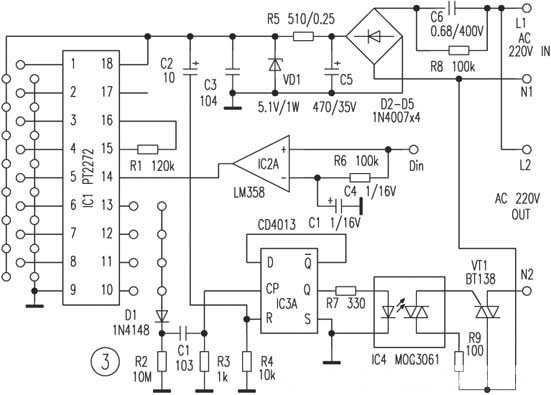

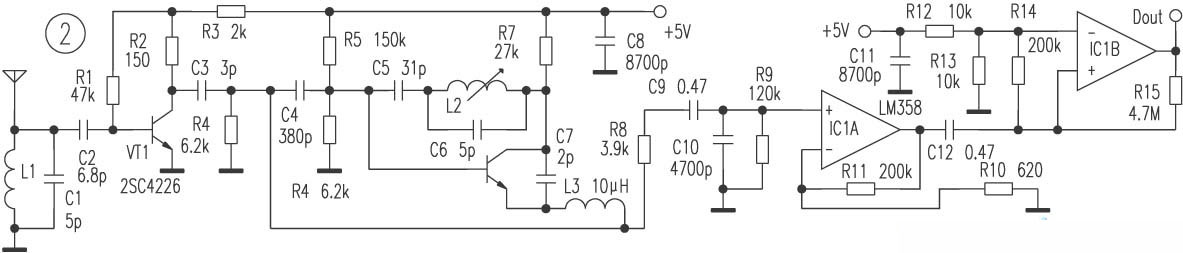

图２、图３分别为高频接收和译码控制电路。图２中天线接收到的信号经ＶＴ１高频放大之后进入ＶＴ２进行选频，选出与发射器载波频率相同的信号，进入ＩＣ１Ａ放大，放大后的信号进入ＩＣ１Ｂ整形后由Ｄｏｕｔ输出至图３的Ｄｉｎ，再经过ＩＣ２Ａ的进一步滤波整形送入ＰＴ２２７２的脚。ＰＴ２２７２是与ＰＴ２２６２配套使用的译码集成电路，它也有８位３态地址引脚，只有与ＰＴ２２６２的地址引脚设置相同时，才能正确译出数据信号，在ＰＴ２２７２的对应输出端输出高电平。Ｄ１、Ｒ２、Ｒ３、Ｃ１组成消除按键抖动的电路，以保证遥控操作的可靠性。Ｄ１的正端可以接在ＰＴ２２７２的脚至脚之任一处，它们分别与发射器的４个按键对应。Ｃ２和Ｒ４完成对ＣＤ４０１３的预置，使初次加电时ＣＤ４０１３的输出端为低电平，即受控电器处于断电状态。ＩＣ４为带过零触发功能的光电耦合器，当ＣＤ４０１３输出高电平时，光耦工作，同时触发双向可控硅导通，在输出端输出２２０Ｖ电压。采用可控硅作为开关控制可以消除采用继电器产生的噪音，同时整个电路的可靠性也得以提高。接收部分电路的供电采用阻容降压方式，实现了整个电路的小型化。
本套板全部调试好，不需作任何处理即可正常工作。安装完毕后，按一下按键，电器通电，再按一下，电器断电。
