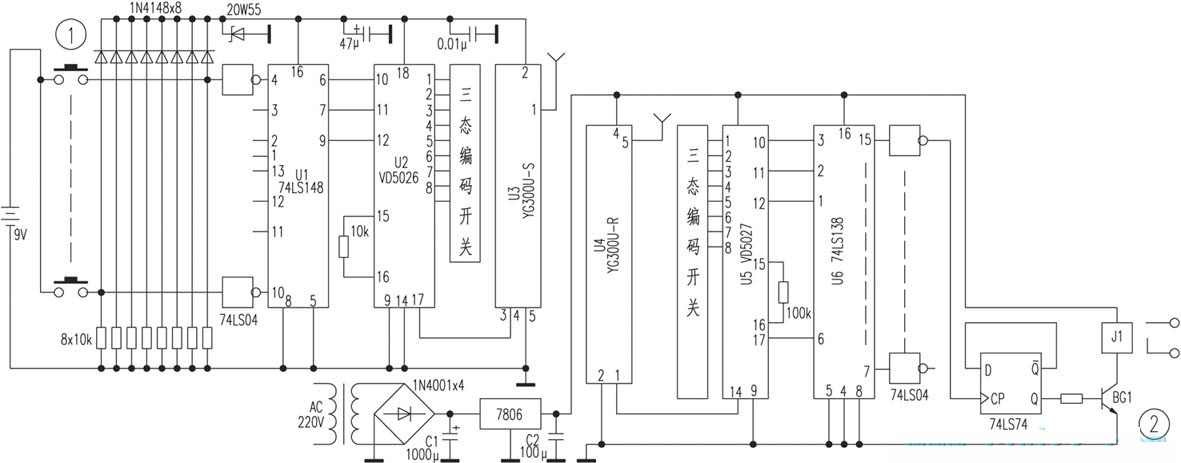

数控多路开关的遥控器电路如图１所示，该遥控器主要由三个集成电路组成。电路中Ｕ１（７４ＬＳ１４８）为８－３线编码集成电路，它能把八路开关信号编成ＢＣＤ码输出。Ｕ２（ＶＤ５０２６）为遥控专用编码集成电路，该集成电路共有８位地址码（～脚），４位数据码（～脚）。本电路只用了其中的３位数据码，而８位地址码可任意组合，即接电源正、负极或悬空构成三种编码状态，共有６５６１种不同的编码状态以区别不同的设备。Ｕ３（ＹＧ３００Ｕ－Ｓ）为无线发射模块。
当无键按下时，Ｕ１、Ｕ２、Ｕ３无电源供电而不工作，因此不耗电。当有按键按下时，电源便经过二极管向三个集成块供电，同时输入的数据经７４ＬＳ１４８编码后由它的、、脚向ＶＤ５０２６的、、脚输入数据，该ＢＣＤ码经ＶＤ５０２６编码后，以串行编码脉冲方式通过脚输入到发射集成块ＹＧ３００Ｕ－Ｓ的、脚，然后由脚向外发射。
接收组件部分如图２所示，Ｕ４为接收模块ＹＧ３００Ｕ－Ｒ；Ｕ５为遥控专用解码集成电路ＶＤ５０２７，其～脚为８位三态地址编码端，与ＶＤ５０２６配套使用时，要求发送／接收的地址码必须一致，方可实现数据遥控；Ｕ６为３－８线译码器７４ＬＳ１３８。ＹＧ３００Ｕ－Ｓ发射的高频载波信号经天线接收后，由ＹＧ３００Ｕ－Ｒ的脚输入，通过其内部的选频电路选出发射模块发出的有效信号，再经滤波、放大整形后由脚输出，进入ＶＤ５０２７的脚，经内部比较电路确认与ＶＤ５０２６的地址码一致时，由脚输出高电平到７４ＬＳ１３８的脚启动７４ＬＳ１３８开始工作，同时数据也从ＶＤ５０２７的、、脚输出到７４ＬＳ１３８的、、脚，经７４ＬＳ１３８译码后，与发射键相对应的引脚就输出低电平，再经７４ＬＳ０４反相后触发７４ＬＳ７４，就锁存输出６Ｖ高电平，从而继电器得电吸合，达到遥控电器开的目的。再按一次遥控器上的同一按键，继电器失电，关断电器电源。７４ＬＳ０４是六反相器，７４ＬＳ７４是双Ｄ触发器。
