本电路图所用到的元器件：

TTR1000 TRl004

TRl000/TRl004是采用RFM公司独特的ASH(Amplifier-Sequenced Hybrid)体系结构设计的RF窄带数据通信收发器。其符合FCC l5.249和类似标准，适合高稳定、小尺寸、低功耗、低成本的短距离无线控制和数据传输应用。 ’主要技术特点如下：·TRl000工作频率为916.50 MHz，TRl004工作频率为914.00 MHz； ·OOK/ASK调制解调方式； ·RF数据传输速率可达ll5.2 Kb／s； ·接收灵敏度为-91 dBm(115.2 Kb／s，脉冲测试法)； ． ·输出功率为+1.5 dBm； ·电源电压为2.2～3.7 V； ·工作电流：接收模式为3.8 mA(115.2 Kb／s时)，发射模式为l2 mA，睡眠模式为0.7μA； ·没有射频辐射，所需外部元件少。

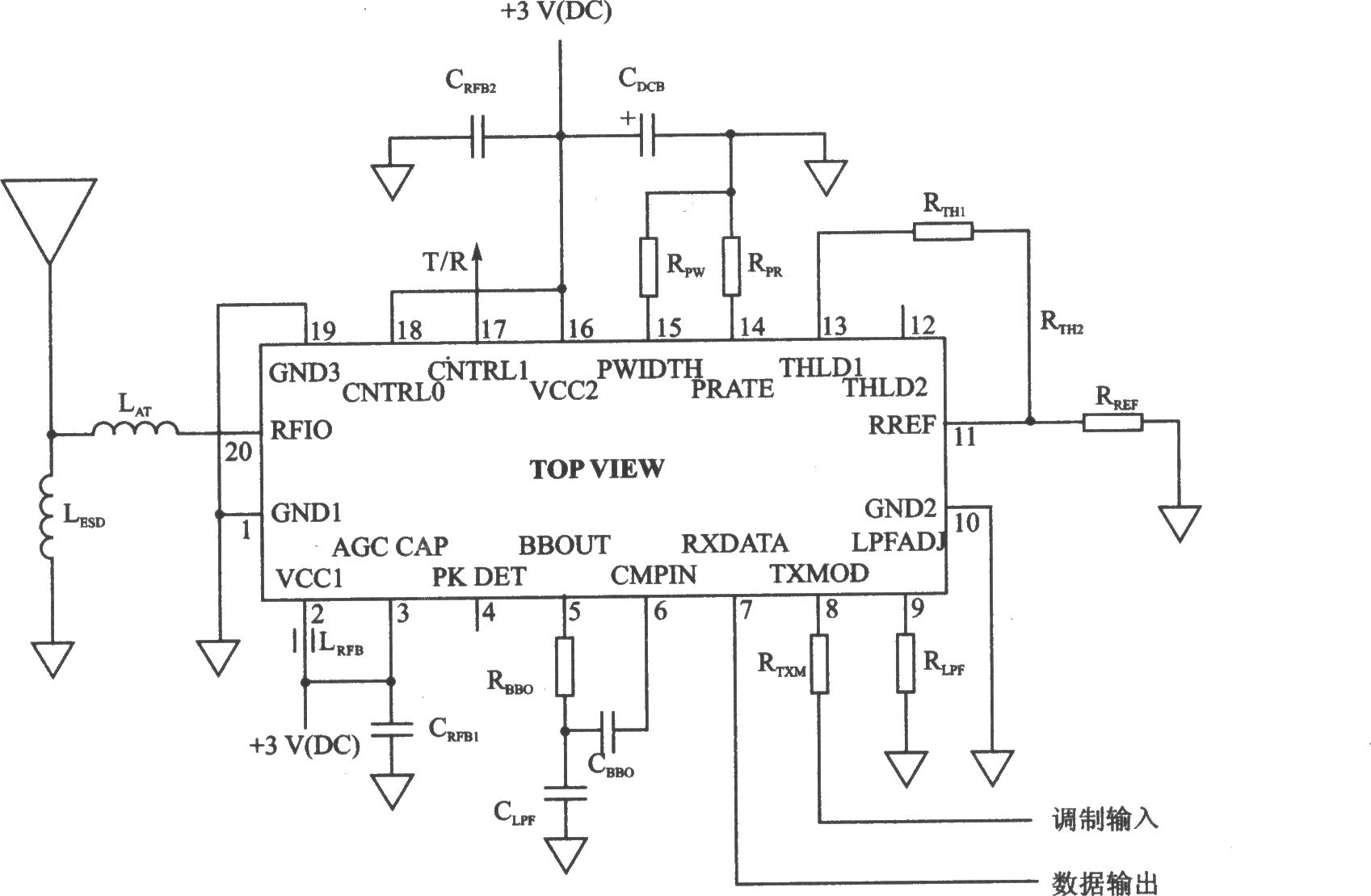

TRl000／TRl004 00K收发电路

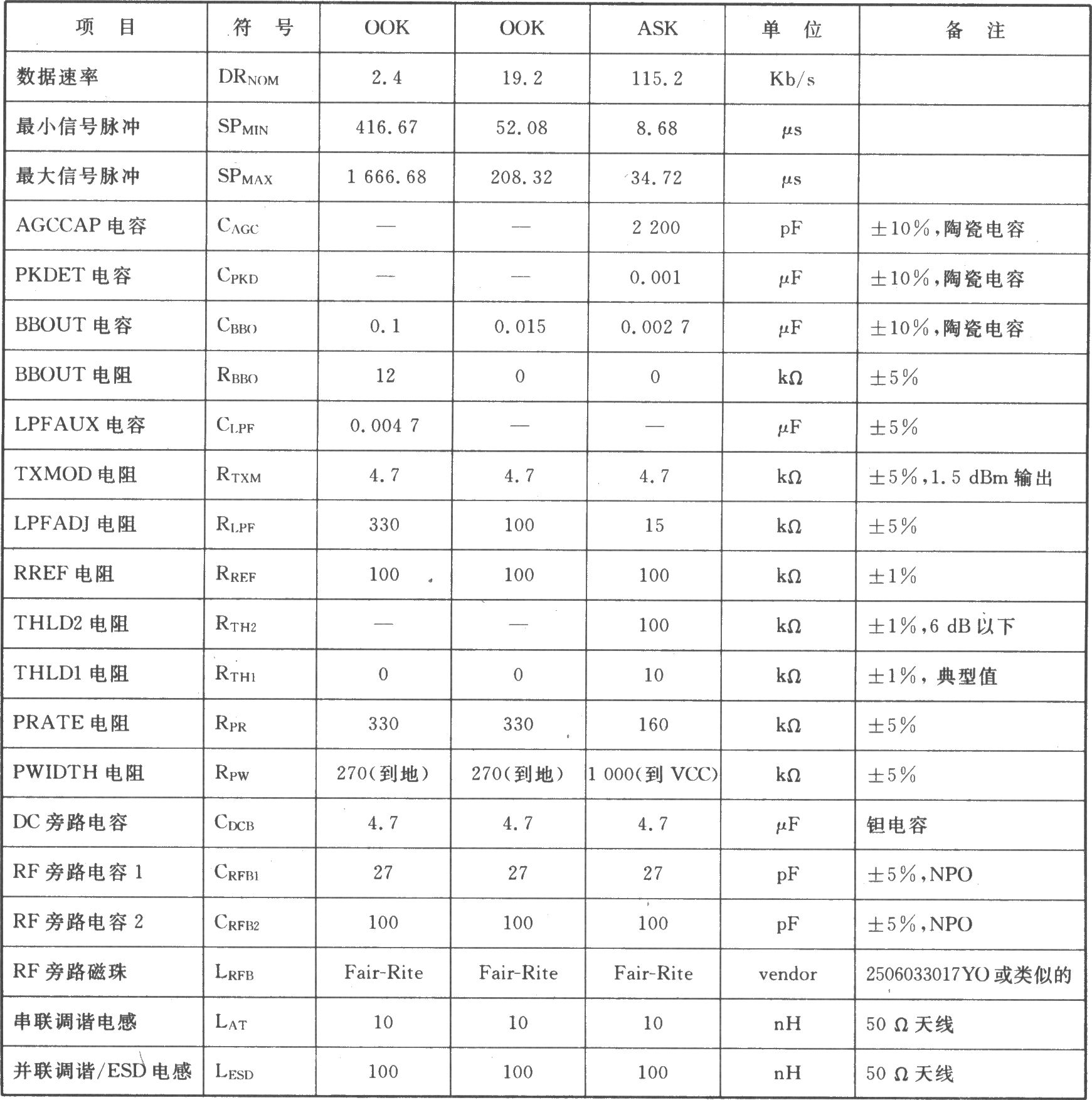

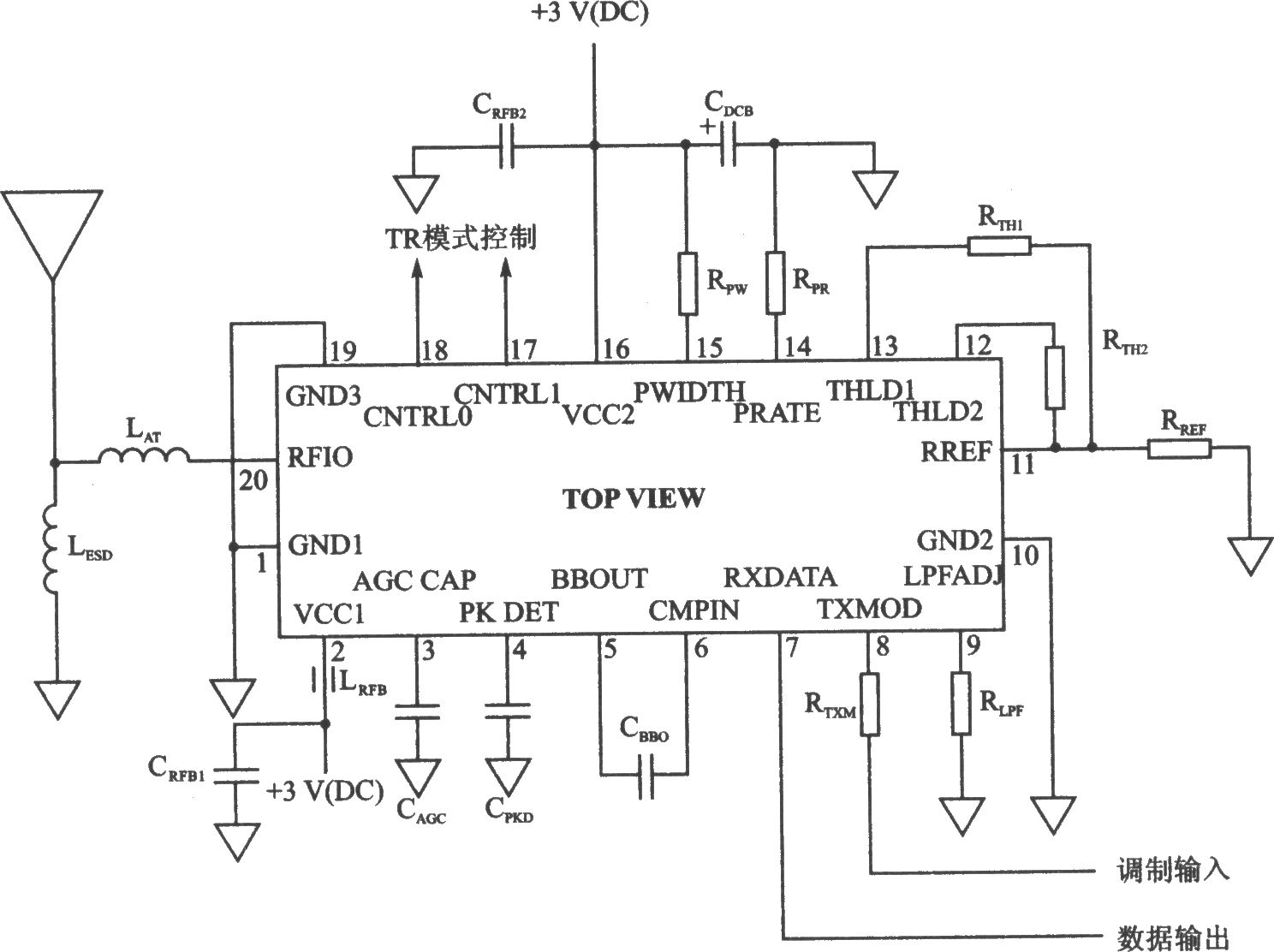

TRl000／TRl004 ASK 收发发路TRl000／TRl004应用电路元器件参数值
