本电路图所用到的元器件：

TTR1001

TRl001是一款单片OOK/ASK收发器芯片。它符合ETSI l—ETS 300220规范要求以及类似标准，适合高稳定、小尺寸、低功耗、低价格的短距离无线数据通信和无线控制应用。主要技术特点如下：·工作频率为868.15～868.55 MHz；·可接收和发射数字OOK/ASK信号；·OOK数据传输速率可达l9.2 Kb/s，ASK数据传输速率可达ll5.2 Kb/s；·接收灵敏度为-95 dBm·电源电压为2.7～3.5 V；·接收模式工作电流为l.8 mA；·发射模式输出功率为l.25 mW，工作电流为l2 mA；·睡眠模式电流为5 μA；·睡眠模式转换到接收模式时间为20 pts，发射模式转换到接收模式时间为20μs，接收模式转换到发射模式时间为l2μs；·工作温度为-40～+85℃。

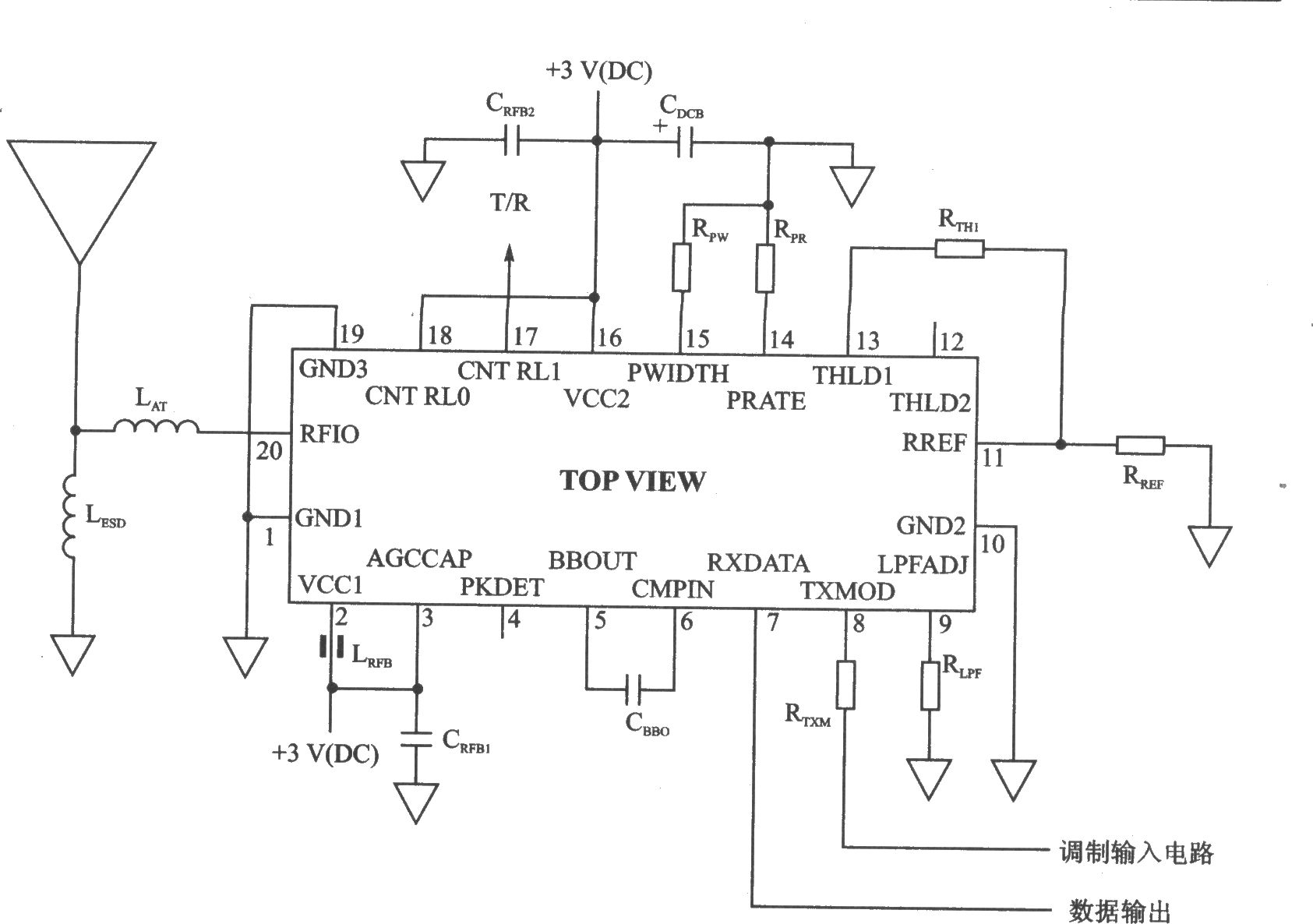

TRl001 00K应用电路

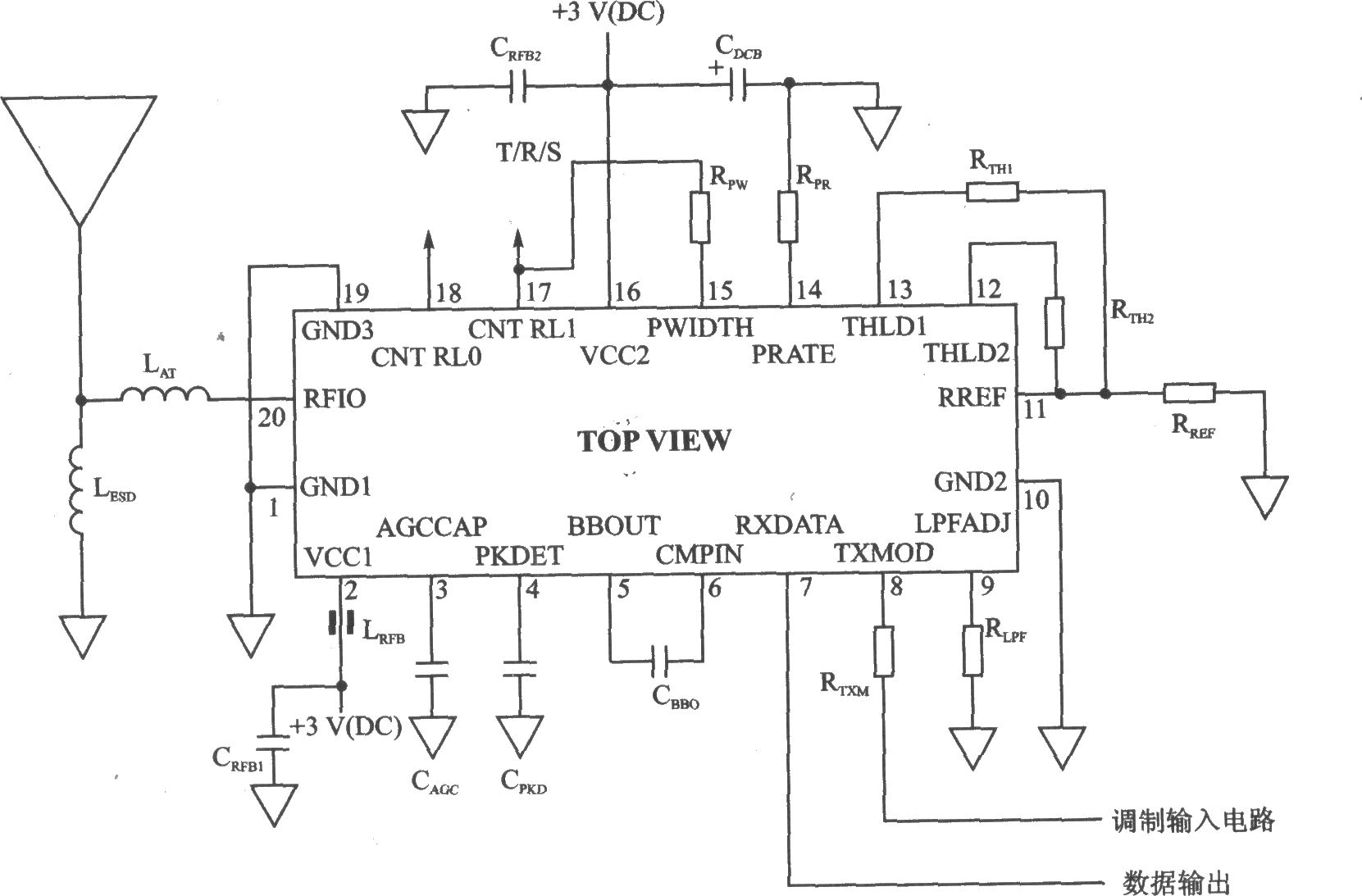

TRl001 ASK应用电路
