本电路图所用到的元器件：

XXE1203

XEl203是一款符合欧洲ETSl-300-220和北美FCC Part l5标准的收发器。它适合在自动化读出仪表(AMR)，高质量语音、音乐和数据传输，家庭用具和接近控制中应用。 主要技术特点如下： ·工作频率为433/868/915 MHz ISM频段； ·数据传输速率为l52.3 Kb/s； ·FSK调制／解调方式； ·RF输出功率为+15 dBm； ·接收灵敏度为-ll3 dBm； ·工作电流：接收电流为14 mA，发射电流为62 mA(在15 dBm输出功率)； ·有ll位滚动编码器和11位滚动解码器； ·有信号强度指示(RSSI)和频率误差指示(FEI)； ·所有主要RF通信参数是可编程的，而且大多数参数能够动态设置。

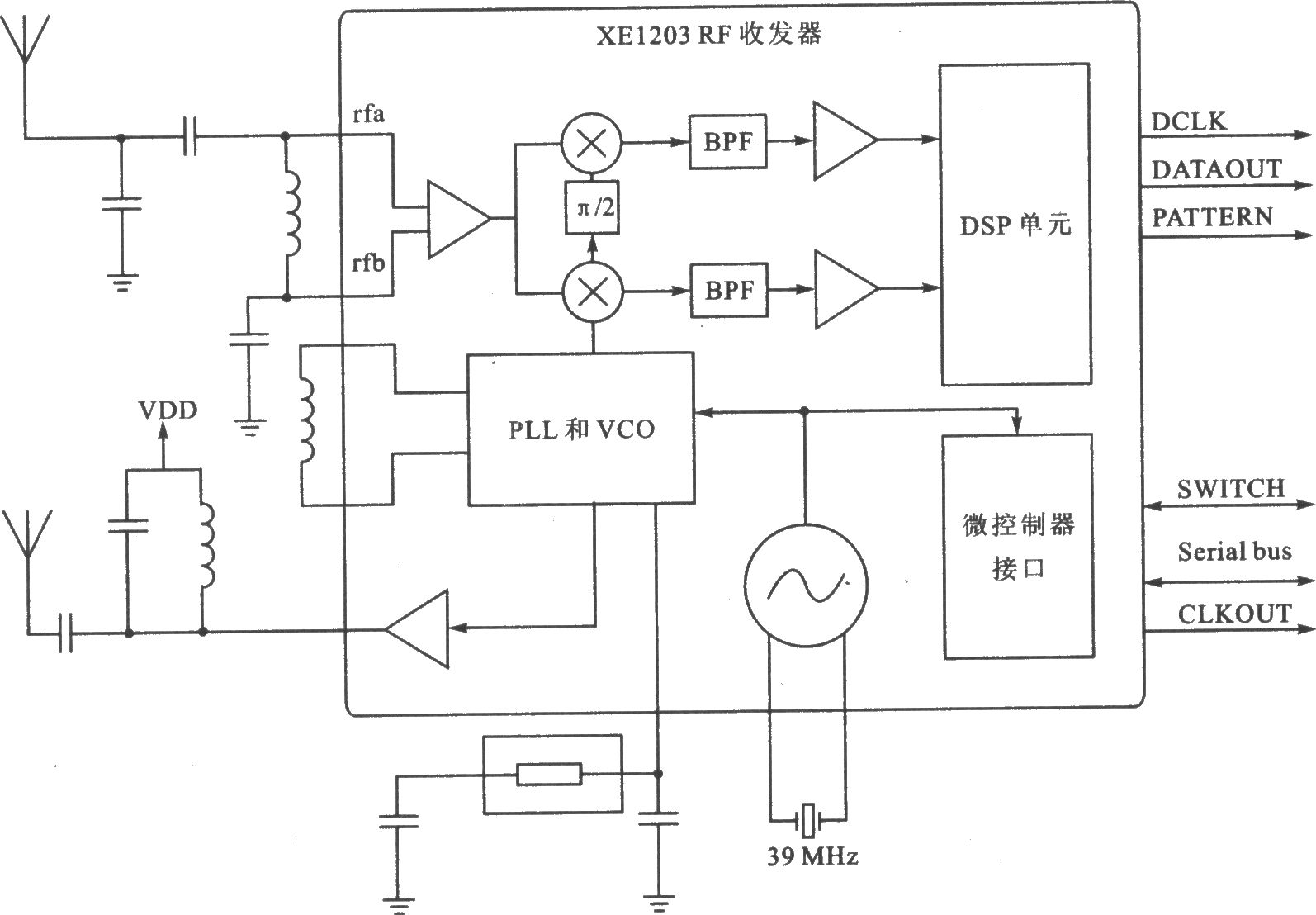

XEl203的应用电路
