本电路图所用到的元器件：

TTDA5250

TDA5250是一款低功率的单片FSK/ASK收发器芯片。它适合在868～870 MHz半双工低数据速率通信中应用，可以应用在低数据速率通信系统、无键进入系统、遥控系统、报警系统、遥测系统和家庭自动化系统中。主要技术特点如下：·工作频率为868～870 MHz；·FSK/ASK接收灵敏度为-109 dBm；·发射功率为+13 dBm；·FSK/ASK调制/解调；·数据传输速率为l00 Kb/s； ·电源电压为2.1～5 V； ·I2C/3线总线接口； ·提供低功耗模式； ·低电流消耗(接收模式电流为9 mA，发射模式电流为l2 mA)

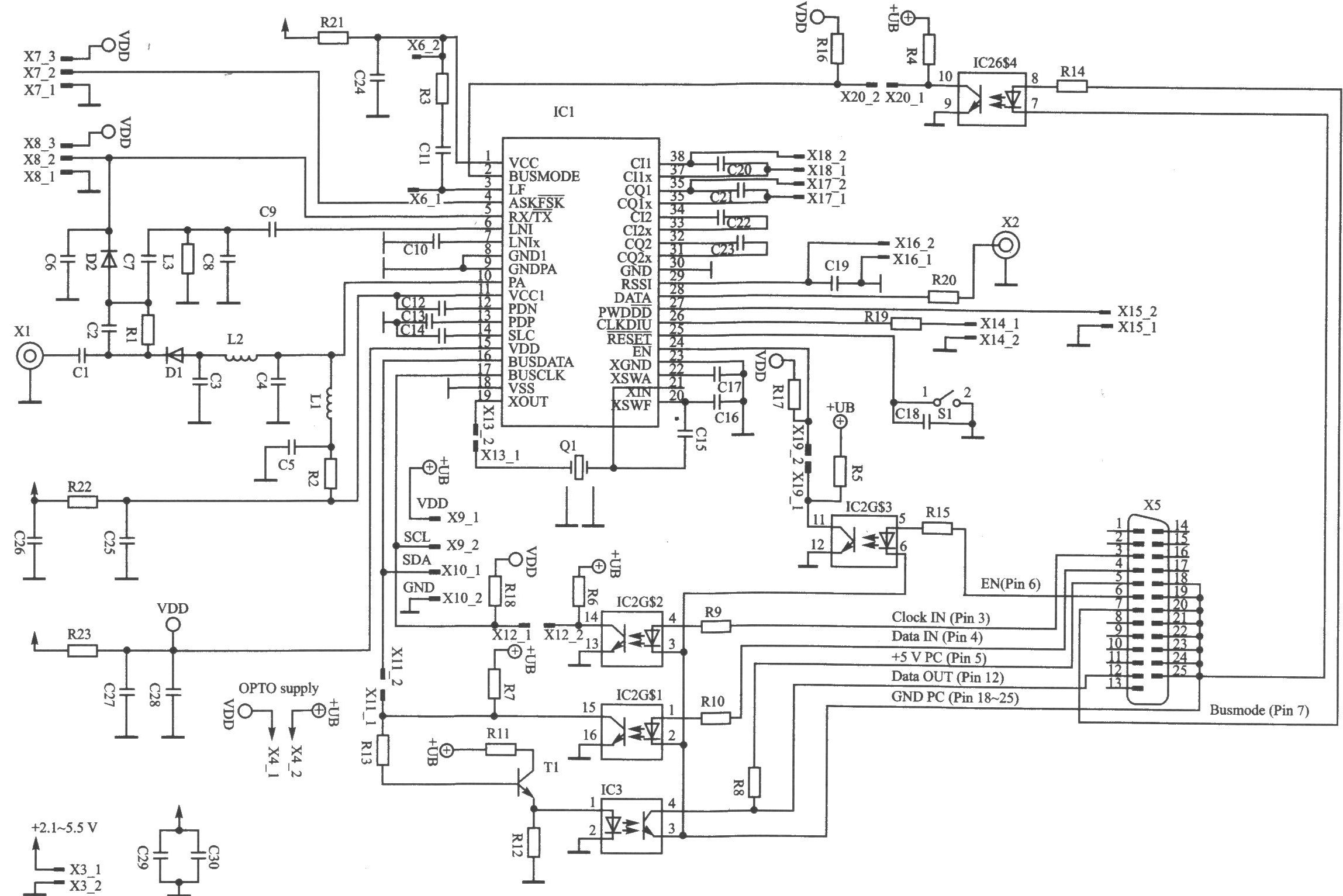

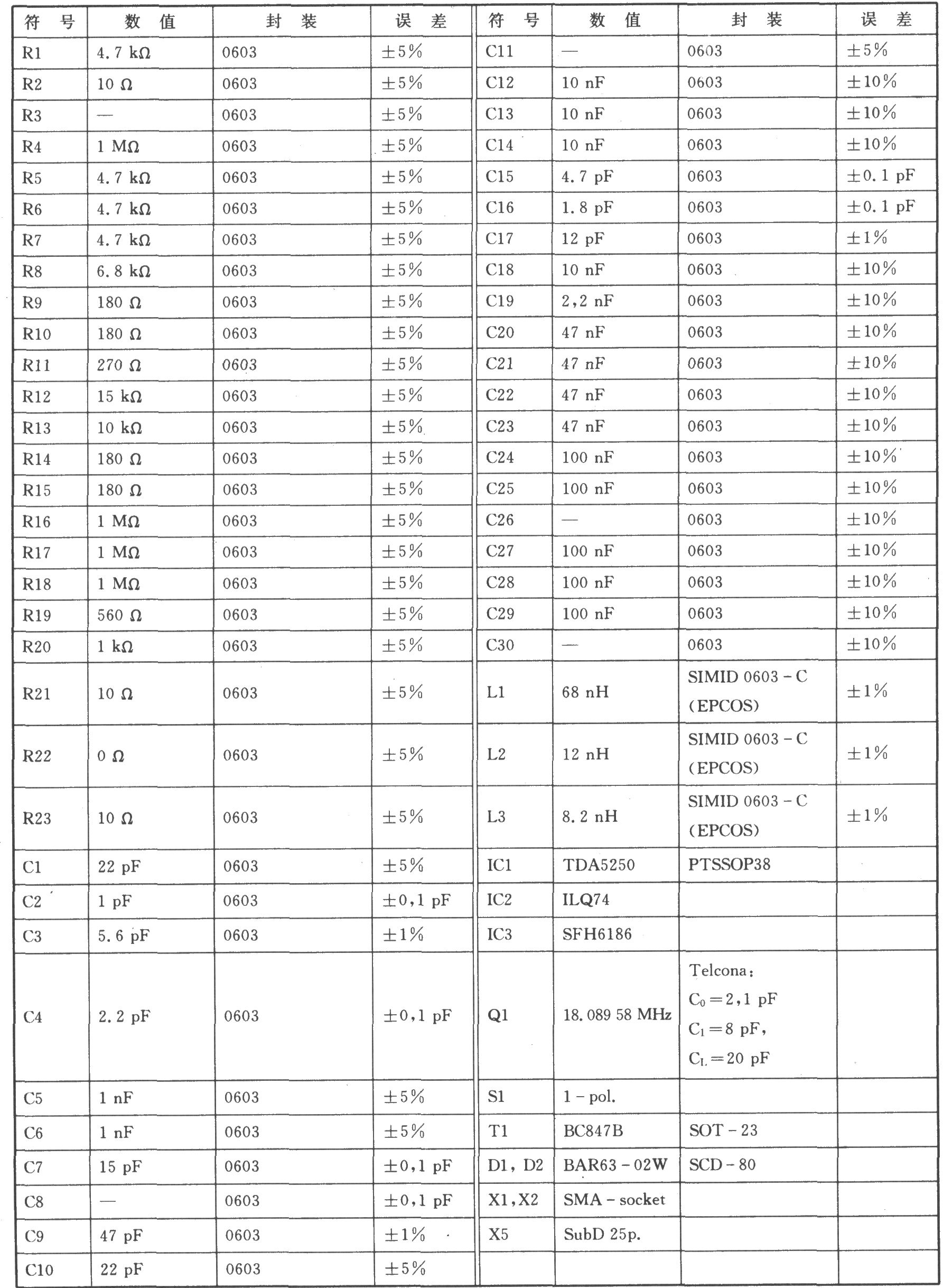

TDA5250应用电路TDA5250应用电路元器件参数
