本电路图所用到的元器件：

nRF0433

nRF0433是一款单片RF收发芯片，可方便地嵌入各种测量和控制系统中。它适合在仪器仪表数据采集系统、无线抄表系统、无线数据通信系统和计算机遥测/遥控系统中应用。主要技术特点如下：·工作频率在433 MHz ISM频段；·FSK调制/解调方式；·数据传输速率为9.6 Kb/s；·采用PLL频率合成技术；·灵敏度为-l05 dBm·最大发射功率为l0 mW·工作电压为2.7～5.25 V；·接收时电源电流为23μA，发射时电源电流为33 mA；·可直接与微控制器接口。

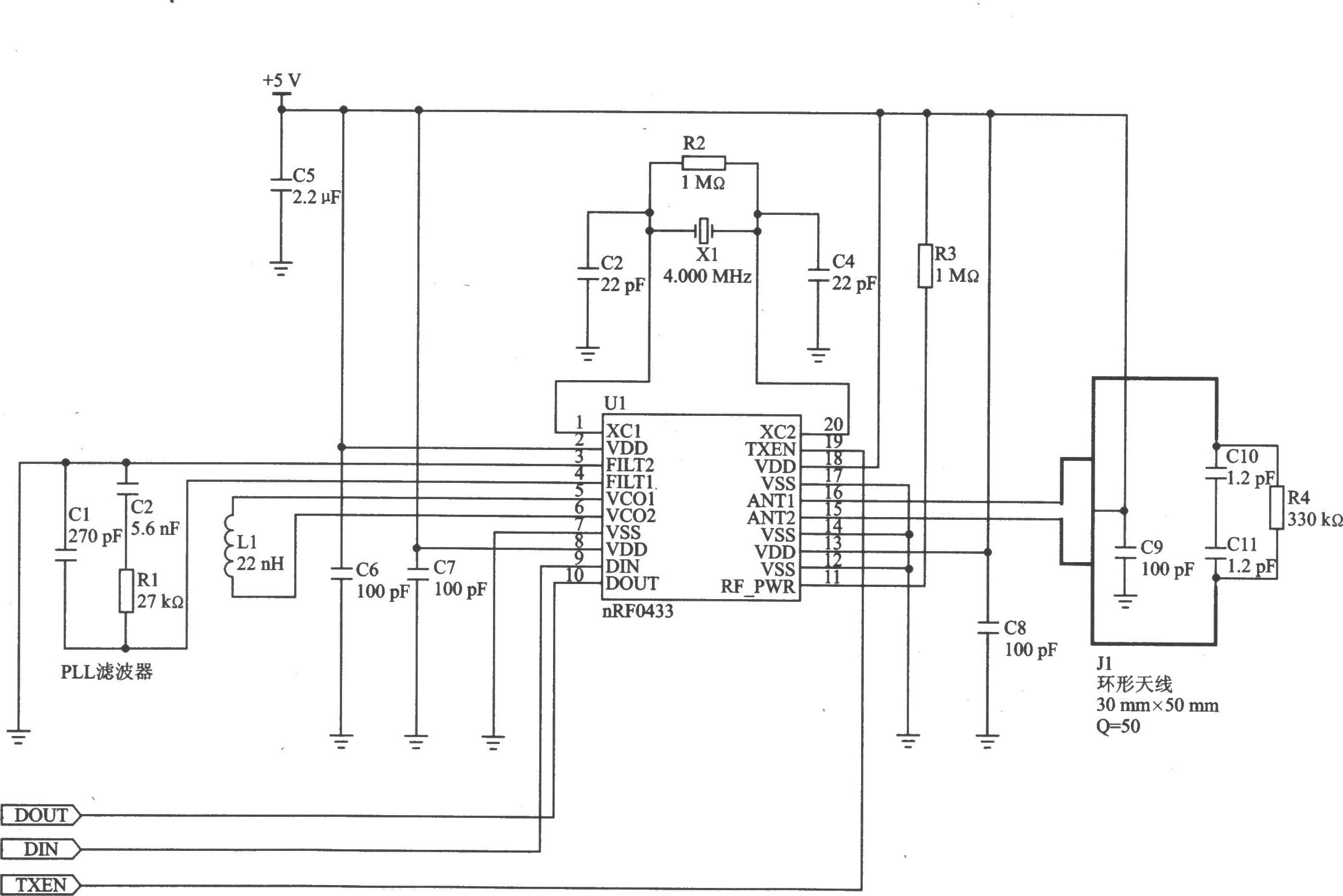

nRF0433 的应用电路
