本电路图所用到的元器件：

TTR3000 TR3002

TR3000/TR3002是采用RFM公司独特的ASH(Amplifier-Sequenced Hybrid)体系结构设计的RF窄带数据通信收发器。TR3000／TR3002符合FCC l5.249和类似标准，适合高稳定、小尺寸、低功耗、低成本的短距离无线控制和数据传输应用。 主要技术特点如下： ·TR3000工作频率为433.72～434.12 MHz，TR3002工作频率为418.00 MHz； ·OOK/ASK调制/解调方式； ·RF数据传输速率可达ll5.2 Kb/s； ·接收灵敏度为-l01 dBm(115.2 Kb/s，脉冲测试法)； ·输出功率为0 dBm； ·电源电压为2.2～3.7V。

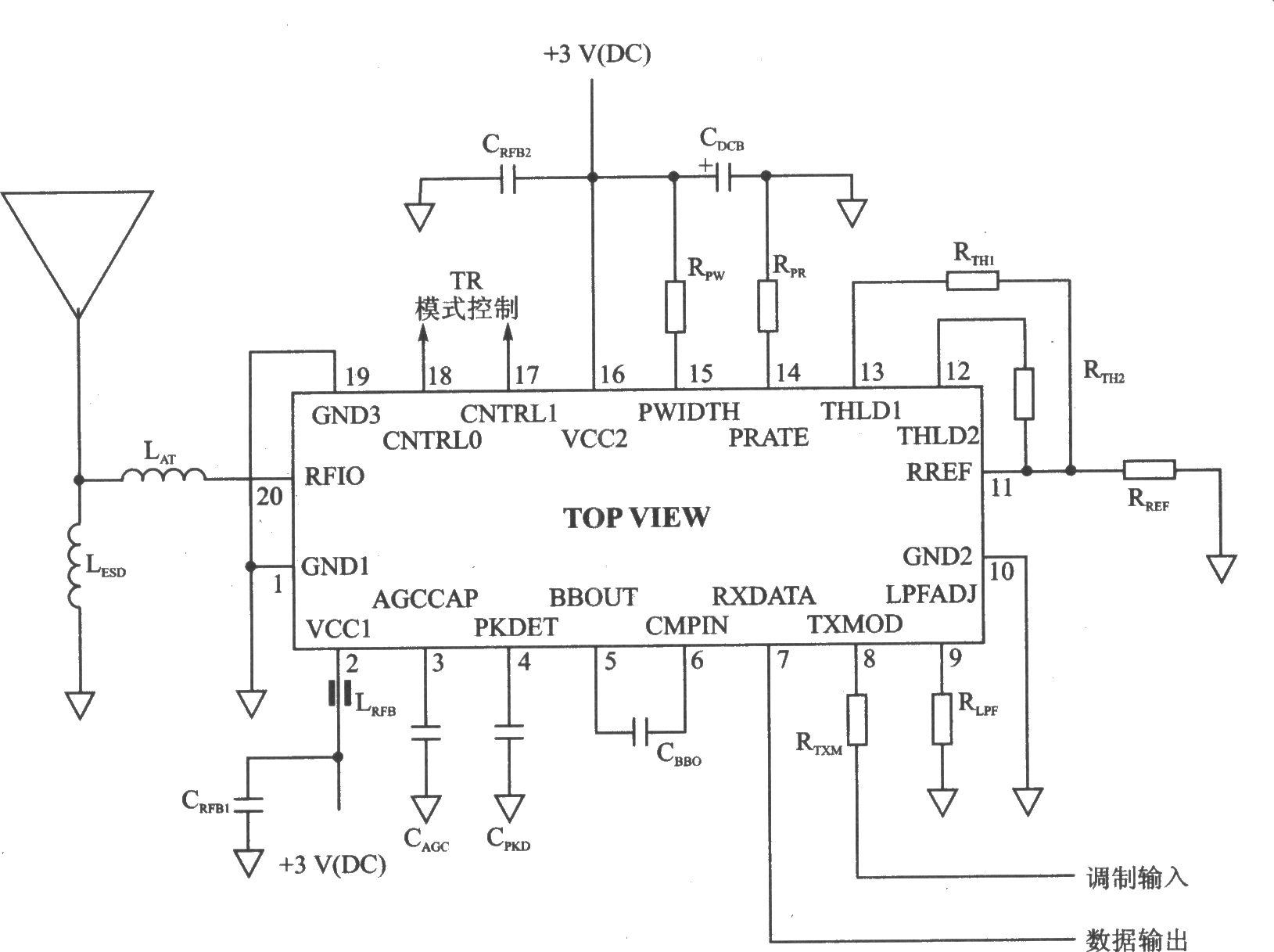

TR3000／TR3002 00K收发电路

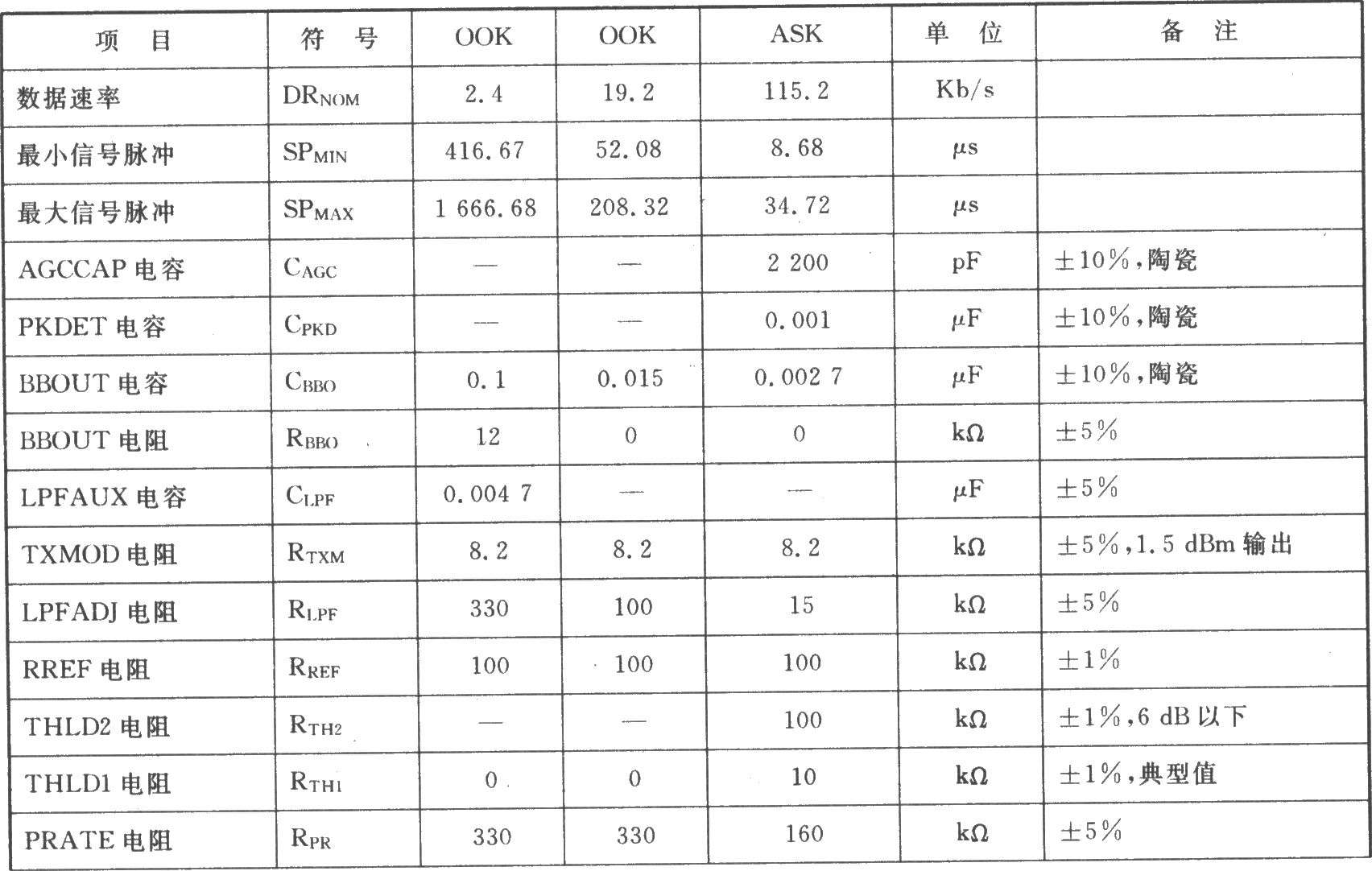

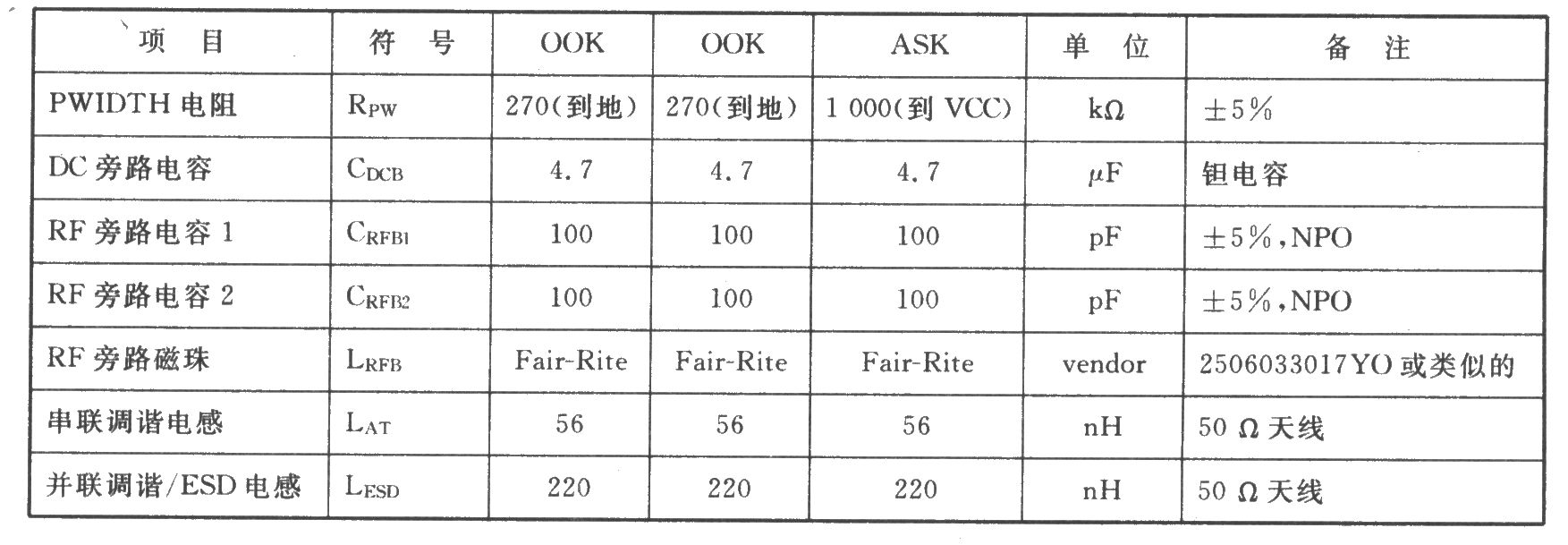

TR3000／TR3002 ASK收发电路TR3000／TR3002应用电路元器件参数值
