本电路图所用到的元器件：

MMICRF002 MMICRF022 HHT-12D

MICRF002/MICRF022是MICRF001/MICRF011的增强型接收器，在MICRF001/MICRF011的基础上增加了待机和唤醒功能。MICRF002有2种操作方式：固定模式(FIX)和扫描方式(SWP)。固定方式即常规的超外差式接收方式，这种方式提供了较好的选择性和灵敏度；扫描方式使用了扫描一个宽RF频谱专利技术，能够接收低成本、不精确的发射信号。MICRF002/MICRF011适合在无键进入系统、安全监控系统、遥控风扇、灯具控制和车库门开启等产品中应用。 主要技术特点如下： ·工作频率为300～440 MHz； ·ASK/OOK解调方式； ·接收灵敏度为-95 dBm(433.92 MHz)； ·数据传输速率为l0 Kb/s(固定方式)； ·工作电压为4.75～5.5 V； ·工作电流为2.2 mA(315 MHz)，待机电流为0．9μA； ·在天线上的RF辐射非常小； ·唤醒输出信号使能解码器和微处理器； ·使用外围元件成本低。

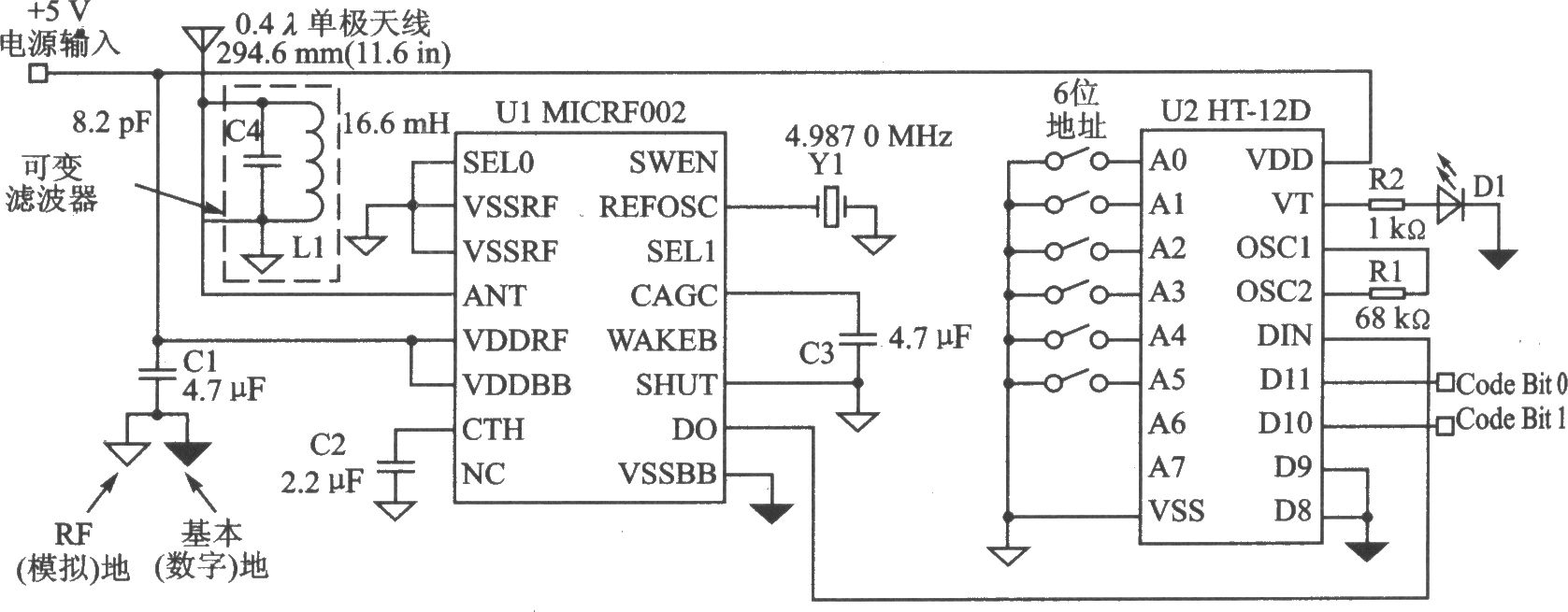

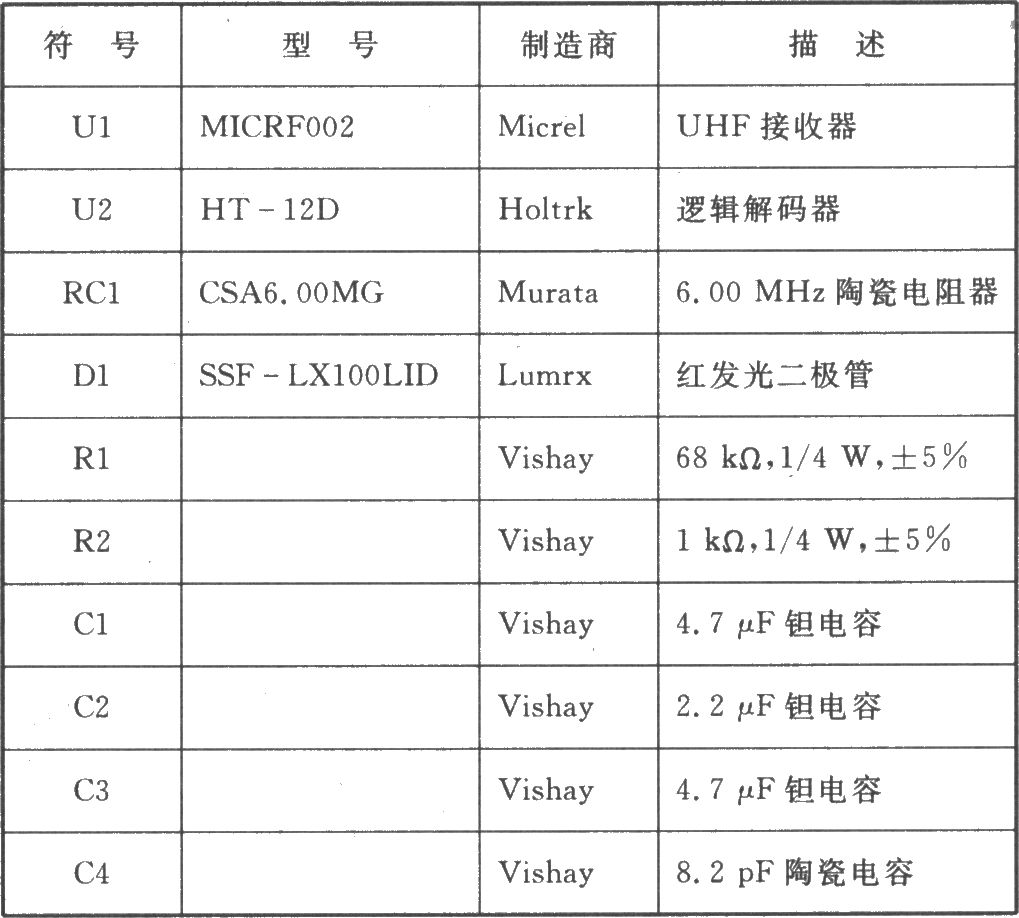

MICRF002的应用电路MICRF002的应用电路元器件
