本电路图所用到的元器件：

rfRXD0920

rfRXD0920是一个超外差式无线电接收器，仅需要几个外部元件即可组成一个完整的接收系统。rfRXD0920与rfPICTM和rfHCS系列射频发射器匹配，适用于无线远距离遥控、无线安全系统、遥控无键进入系统、低功率遥感/遥测、低功能调频接收、家庭自动操作和无线传感器等领域。 主要技术特点如下： ·接收频率为930～800 MHz； ·最大数据传输速率：ASK为80 Kb／s NRZ，FSK为40 Kb／s NRZ； ·灵敏度窄带：-l09 dBm(FSK)，-l08 dBm(ASK)；·灵敏度宽带：-l02 dBm(FSK)，-l04 dBm(ASK)；·中频为455 kHz～21.4 MHz；·接收信号强度指示器指示范围为70 dB；·分频为士5～土l20 kHz，最大调频调制频率为l5 kHz；·电源电压为2.7～5.5 V；·电源电流为9.2 mA(典型值)，待机电流小于或等于l00 nA；·可以与微处理器(MCU)和滚动码解调器接口。

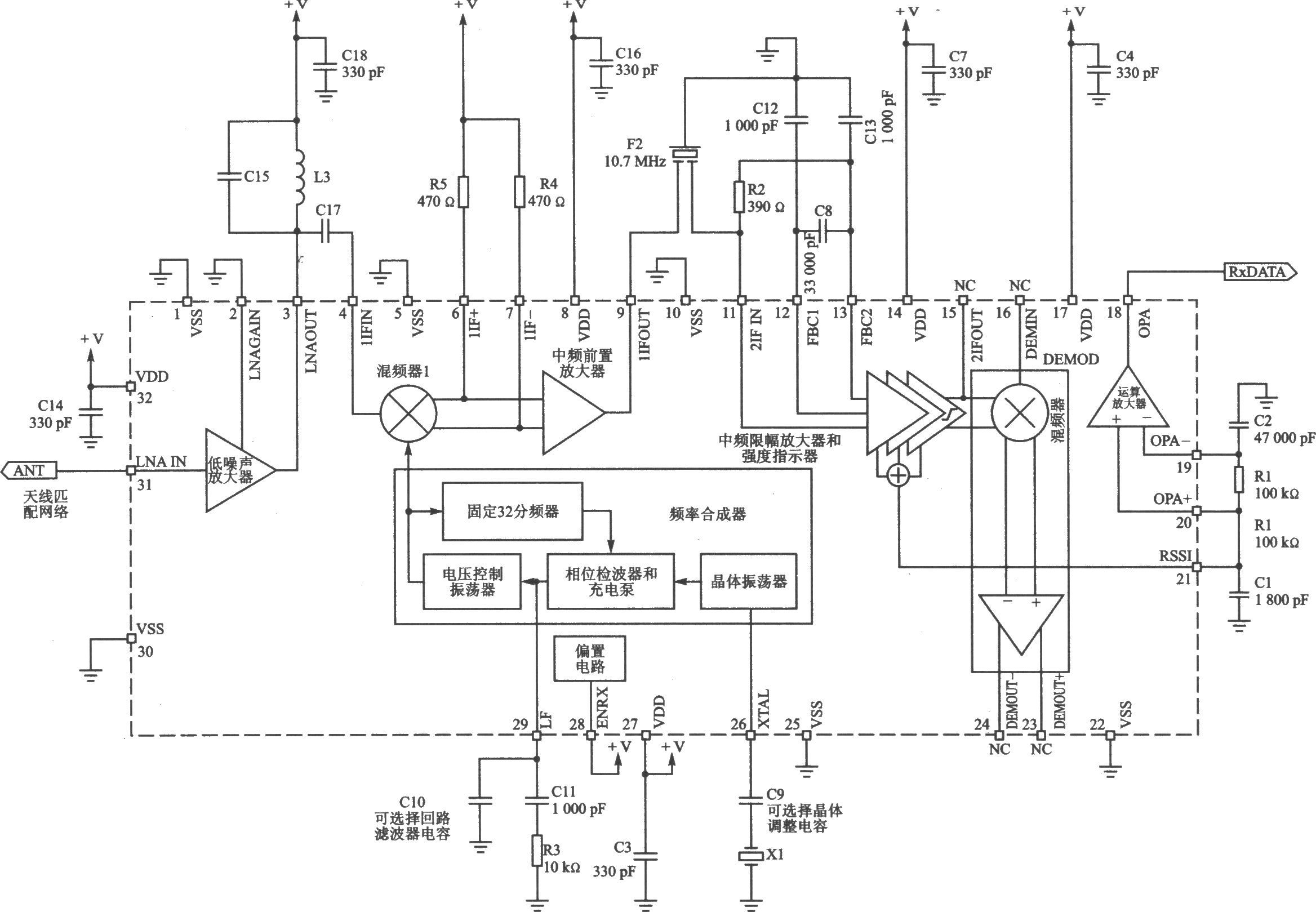

rfRXD0920 ASK应用电路

rfRXD0920 FSK 应用电路

rfRXD0920 FM 应用电路
