本电路图所用到的元器件：

MMC13190

MCl3190/D是用于2．4 GHz ISM频带的低功耗收发器，适合电池供电的数据传输链接、遥控、无线音频和无线游戏控制等设备的应用。 主要技术特点如下： ·输入工作频率为2.411～2.473 GHz； ·发射功率为l.9～4.8 dBm； ·接收灵敏度为-71 dBm(2x10-4误码率(BER))； 、 ·电源电压为2.5～3.0 V； ·接收器电源电流(Pin=-50 dBm)为11 mA，发射器电源电流(50％占空比)为40．5 mA，待机模式电源电流为51μA； ·采用摩托罗拉的RF BICMOS工艺制造。

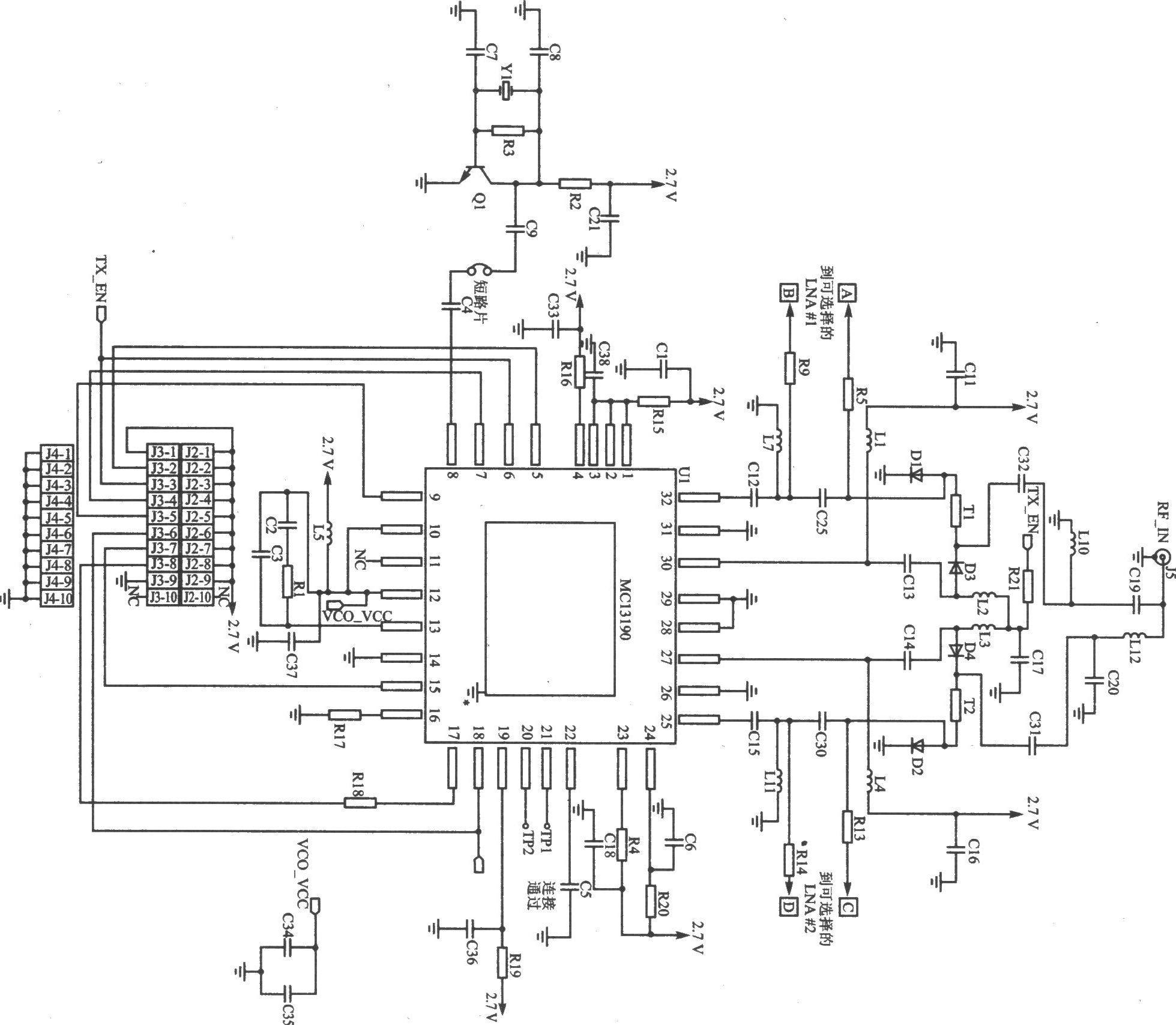

MCl3190／D应用电路的主电路

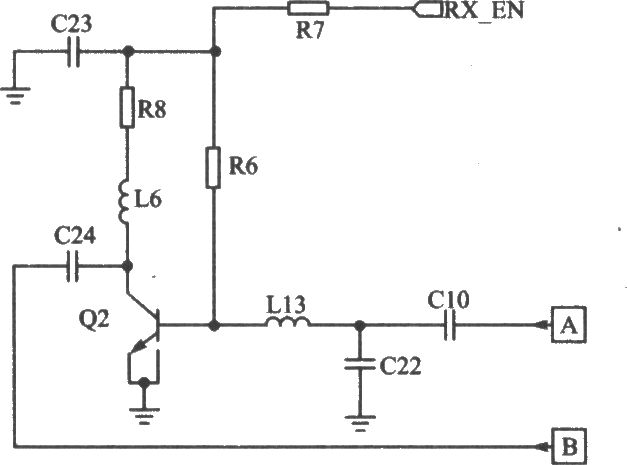

可选择的LNA电路#1

可选择的LNA电路#2

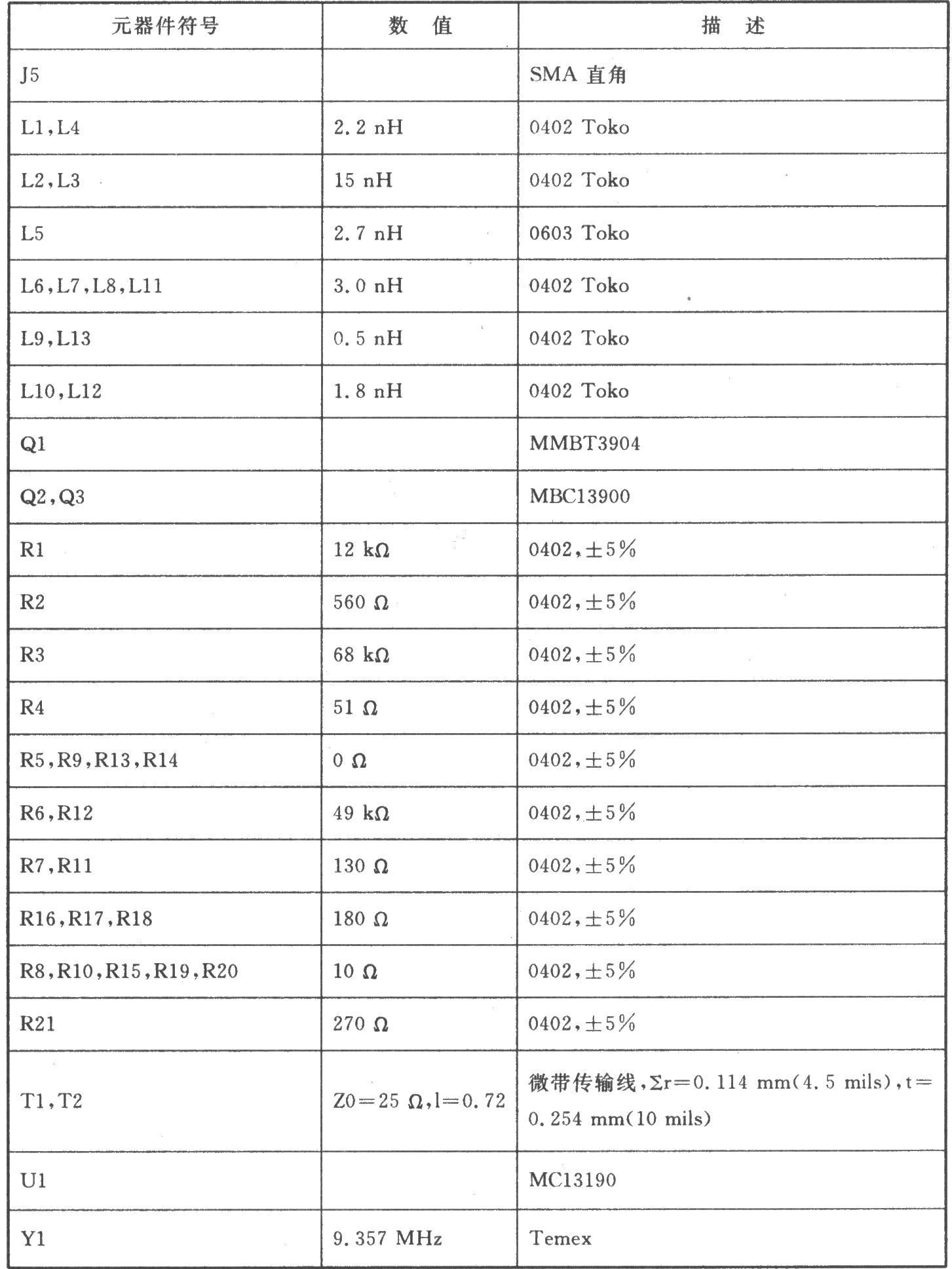

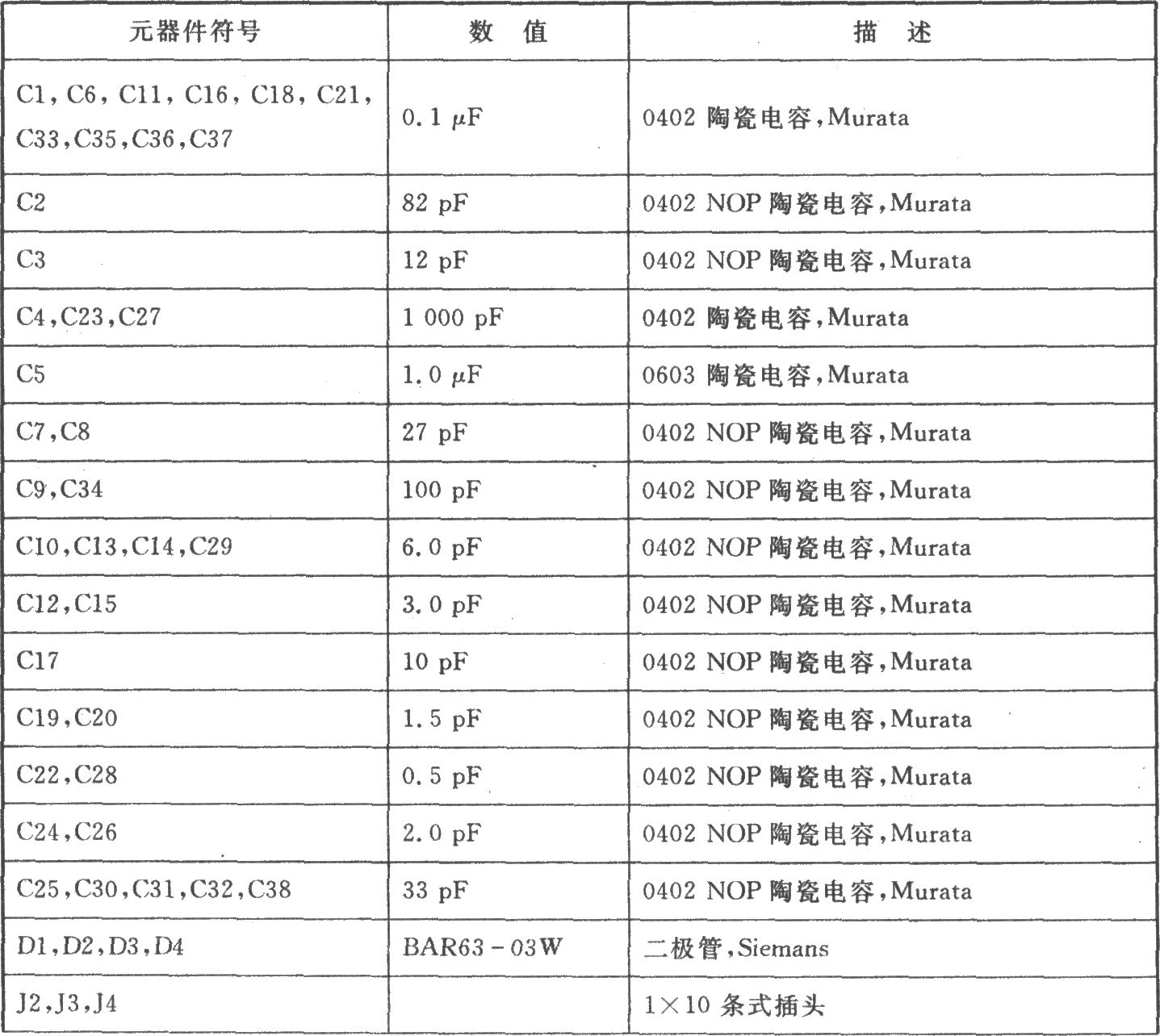

MCl3190的应用电路元器件参数
