本电路图所用到的元器件：

RFW302 RFW488C

RFW302是一种半双工、采用直接序列扩频技术(DSSS)无线收发器模块，符合美国联邦通信委员会(FCC)Part l5.247和欧洲电信标准协会(ETSI)300 328的技术规范。RFW302适合无线游戏键盘和鼠标、无线手机和数字音乐(MP3)耳机、家庭自动化和安防产品、工业自动化及遥控/遥测等领域中的应用。 主要技术特点如下： ·工作在2.4～2.4835 GHz ISM频段； ·数据传输速率最高可达3.2 Mb/s； ·输出功率达+0 dBm(峰值)； ·接收灵敏度为-77 dBm，室内有效距离约20 m； ·电源电压为2.7～3.6 V，功耗较低，适于电池驱动； ·电流消耗在3.2 Mb/s时为43 mA，在1 Kb/s时为28 pA，待机电流为6 μA； ·提供3线串行接口，连接8位微控制器。

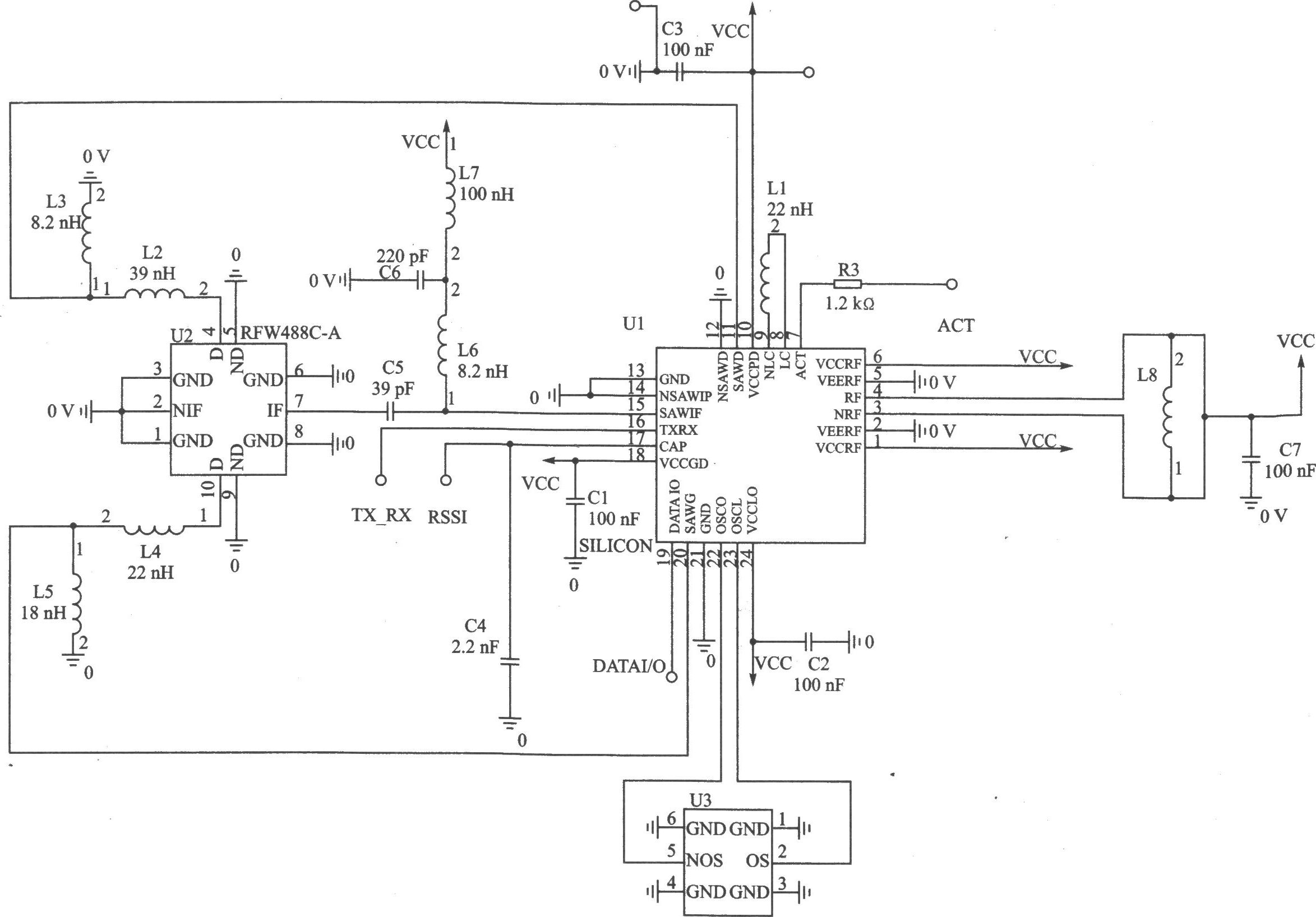

RFW302的应用电路
