本电路图所用到的元器件：

RF109

RFl09是将电路复杂程度和成本降到最低的数字扩频收发器，适合数字扩频无绳电话直接序列扩频系统、无线局域网和集货控制系统等领域的应用。 主要技术特点如下： ·工作在2.4～2.4835 GHz ISM频段； ·PLL提供2.3922～2.5056 GHz频率； ·64个可编程信道，每个信道间隔1.8 MHz； ·发射输出功率可选择高、中、低； ·工作电压为3.O～4.5 V； ·工作电流为89 mA(典型值)，睡眠模式电流为5μA(典型值)； ·发射、接收和频率合成器分别使能。

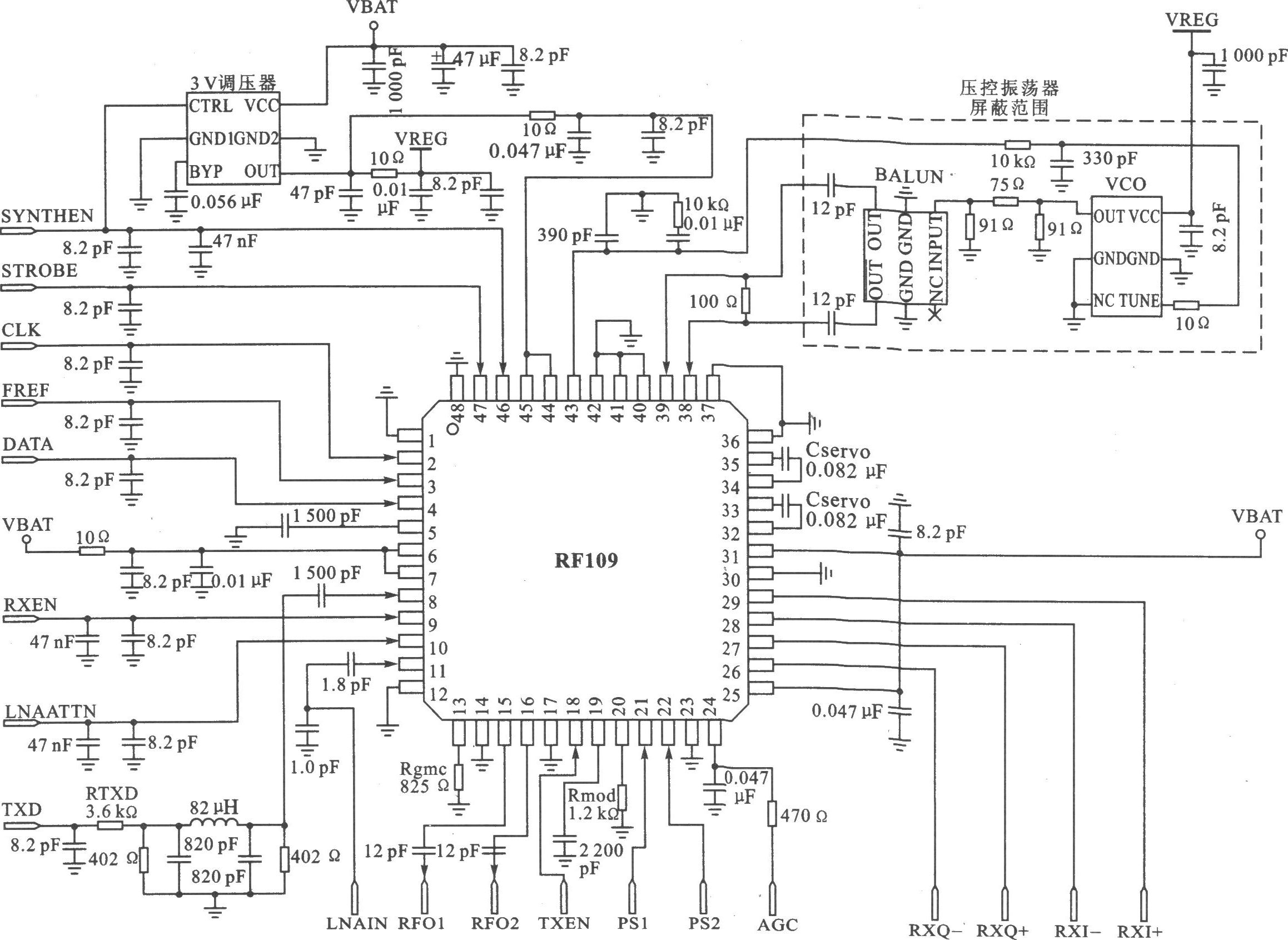

RFl09的应用电路
