本电路图所用到的元器件：
CC2420是直接扩频DSSS(Direct Sequence Spread Spectrum)收发器，符合IEEE 802.15.4以及EN 300440(欧洲)、CFR47 Part l5(美国)和ARIB STD—T一66 i日本)等标准。它适合在2.4 GHz IEEE 802.15.4系统、ZigBee系统、消费类电子产品、工业控制和PC外设等领域中应用。 主要技术特点如下： ·工作频率为2.4～2.4835 GHz： ·数据传输速率为250 Kb/s； ·O-QPSK调制方式； ·灵敏度为-94 dBm； ·工作电压为2.1～3.6 V： ·接收电流消耗为l9.7 mA，发射电流消耗为l7.4 mA； ·输出功率可编程，支持802.15.4 MAC硬件，4线SPl接口。

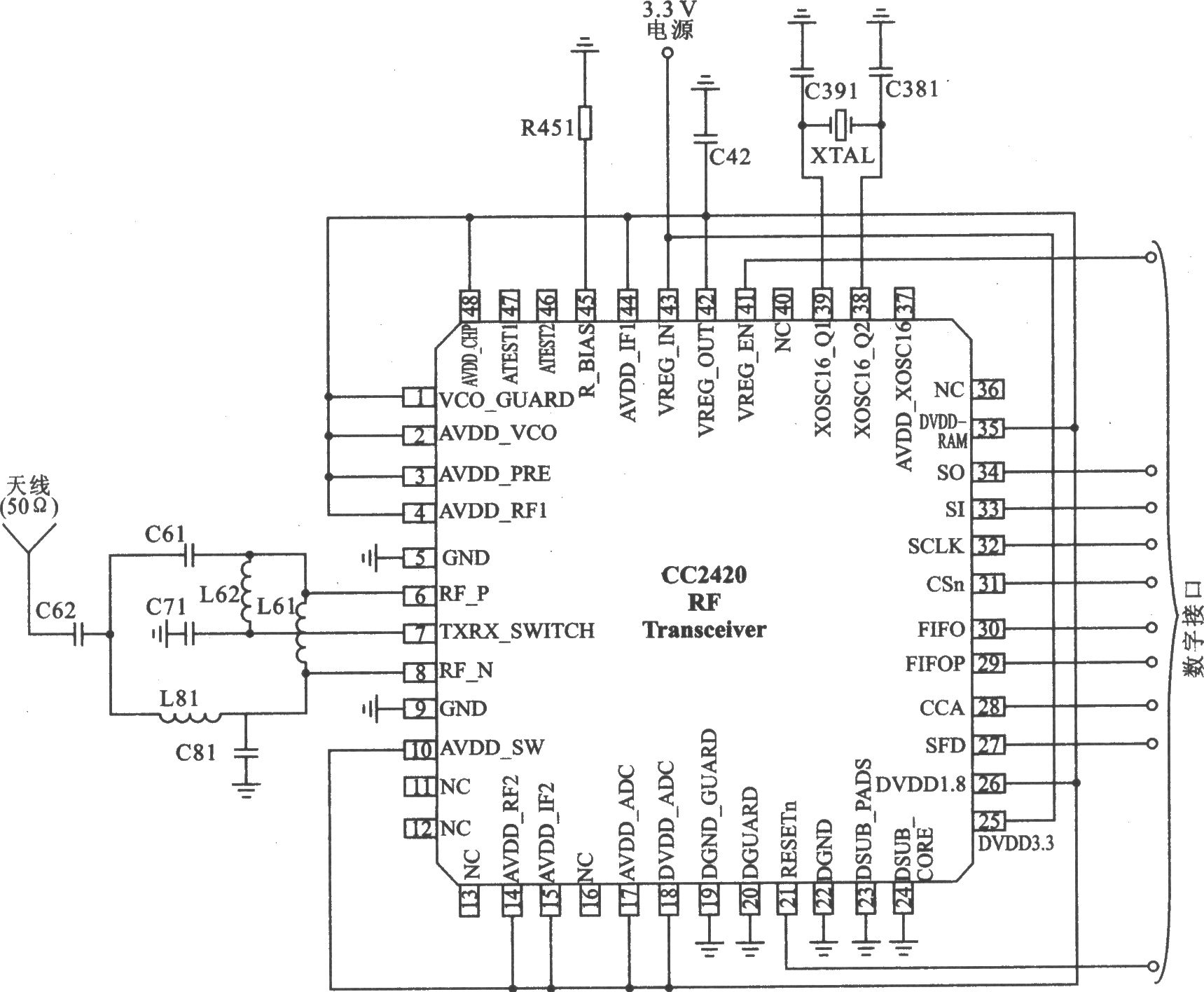

CC2420使用不平衡变压器单端输出典型应用电路

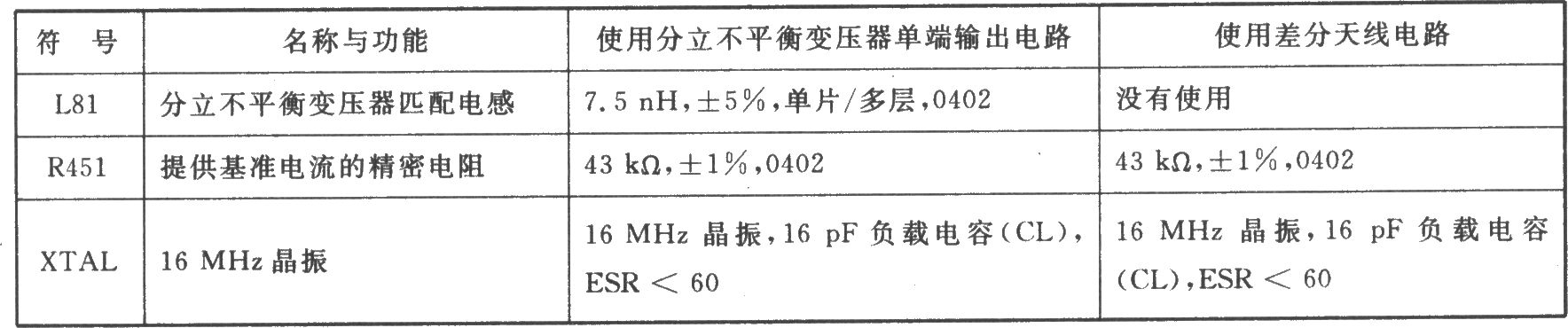

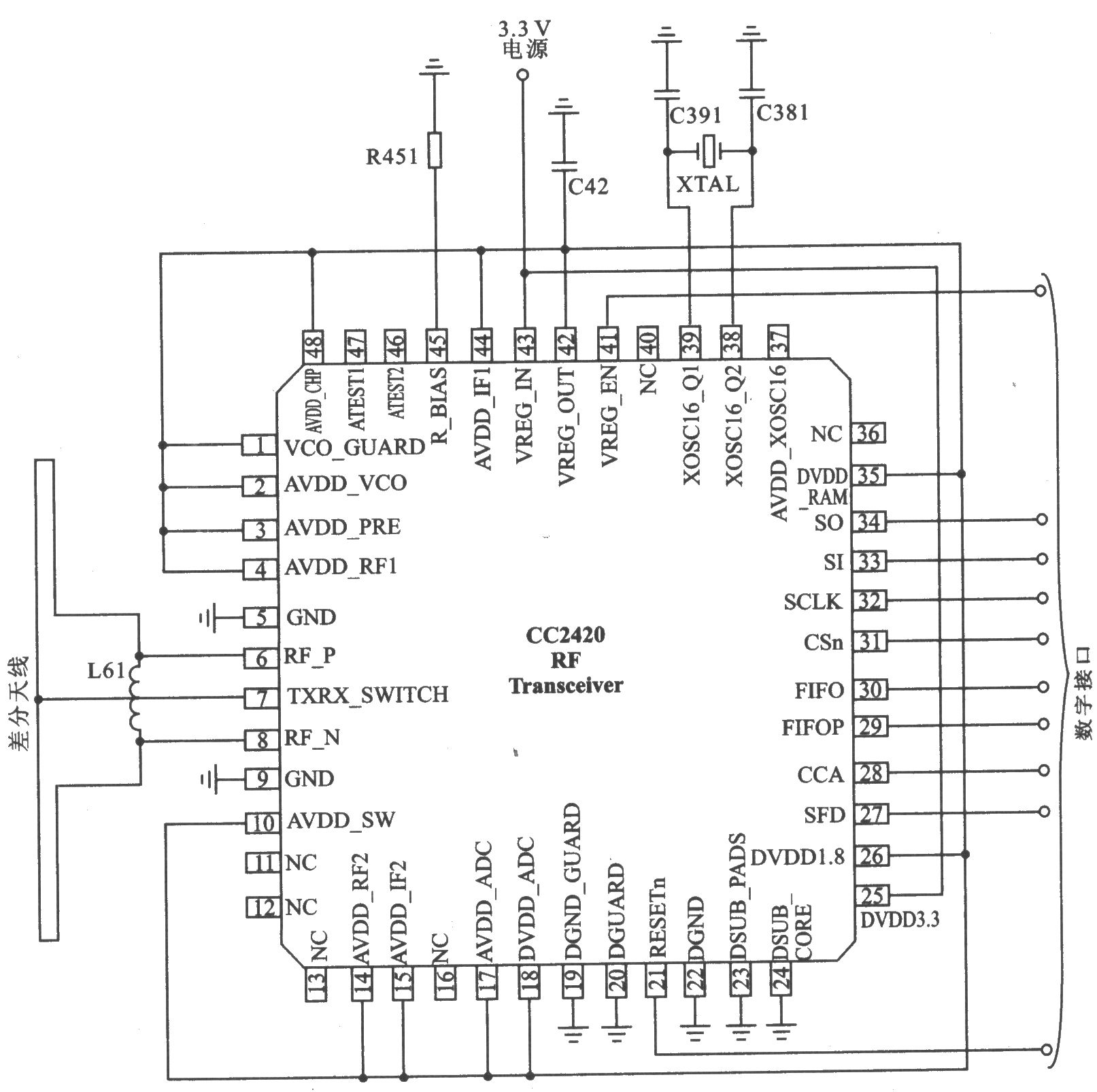

使用差分天线的典型应用电路CC2420两种应用电路中的元器件参数
