本电路图所用到的元器件：

MMAX2820 MMAX2821

MAX2820/MAX2821是专为以802.1lb(11 Mb/s)操作应用设计的收发器。MAX282l能提供停机模式和模拟基准电压输出。MAX2820/MAX2821适合802.1lb ll Mb/s WLAN、802.1lb+22 Mb/s PBCC高数据速率WLAN、802.1la+b双频道WLAN 和2.4GHz ISM频带无线电中应用。主要技术特点如下：·工作在2.4～2.5 GHz ISM频带；·CCK调制方式；·802.1lb(11 Mb／s CCK和22 Mb／s PBCC)PHY兼容；·发射功率控制范围大于25 dB；·接收AGC控制范围大于65 dB；·接收灵敏度为一97dBm(在11 Mb／s)；·发射功率为+2 dBm(11 Mb／s CCK)；·电源电压为+2.7～+3.6 V；·直接上变频和下变频完成RF到基带转换；·片内基带低通滤波发射和接收共用。

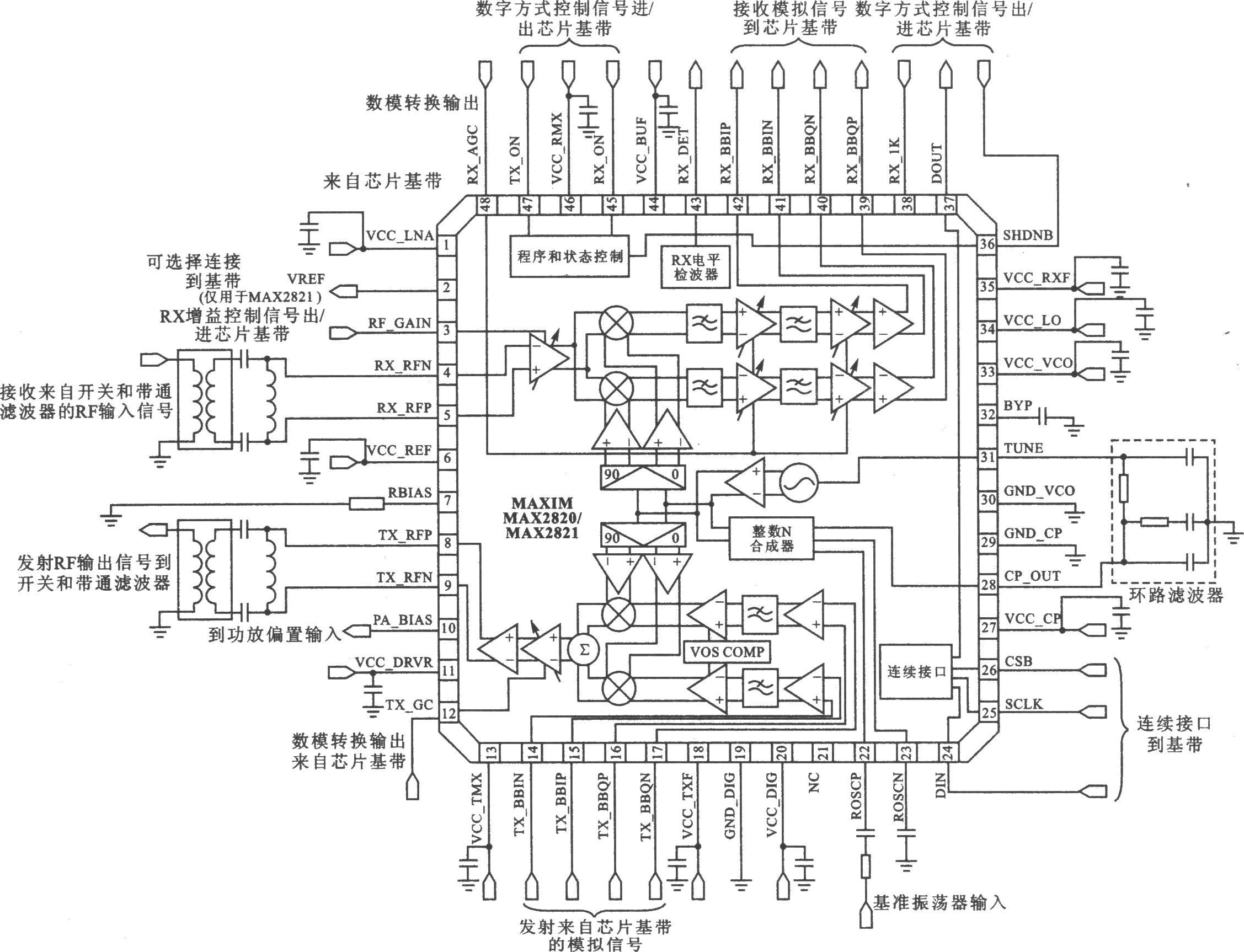

MAX2820／MAX2821的应用电路图
