本电路图所用到的元器件：
CC2400是低功辜、低成本收发器芯片，符合EN 300 440(欧洲)、CFR47 Part l5(美国)和ARIB STD-T66(日本)的标准，适合在2．4 GHz ISM/SRD频段系统、游戏操纵台、无线耳机、PC外设和遥控玩具中应用。 主要技术特点如下： ·工作频率为2.4～2.4835 GHz； ·GFSK和FSK调制方式； ·数据传输速率为l0 Kb／s、250 Kb／s和1 Mb／s, ·灵敏度为-85 dBm(在1 Mb／s，BER=10-3时)； ·电源电压为l.8 V(核心部分)； ·电流消耗为24 mA(接收)； ·主要运行参数通过SPl总线编程设置； ·与微处理器和少量元件组成应用系统。

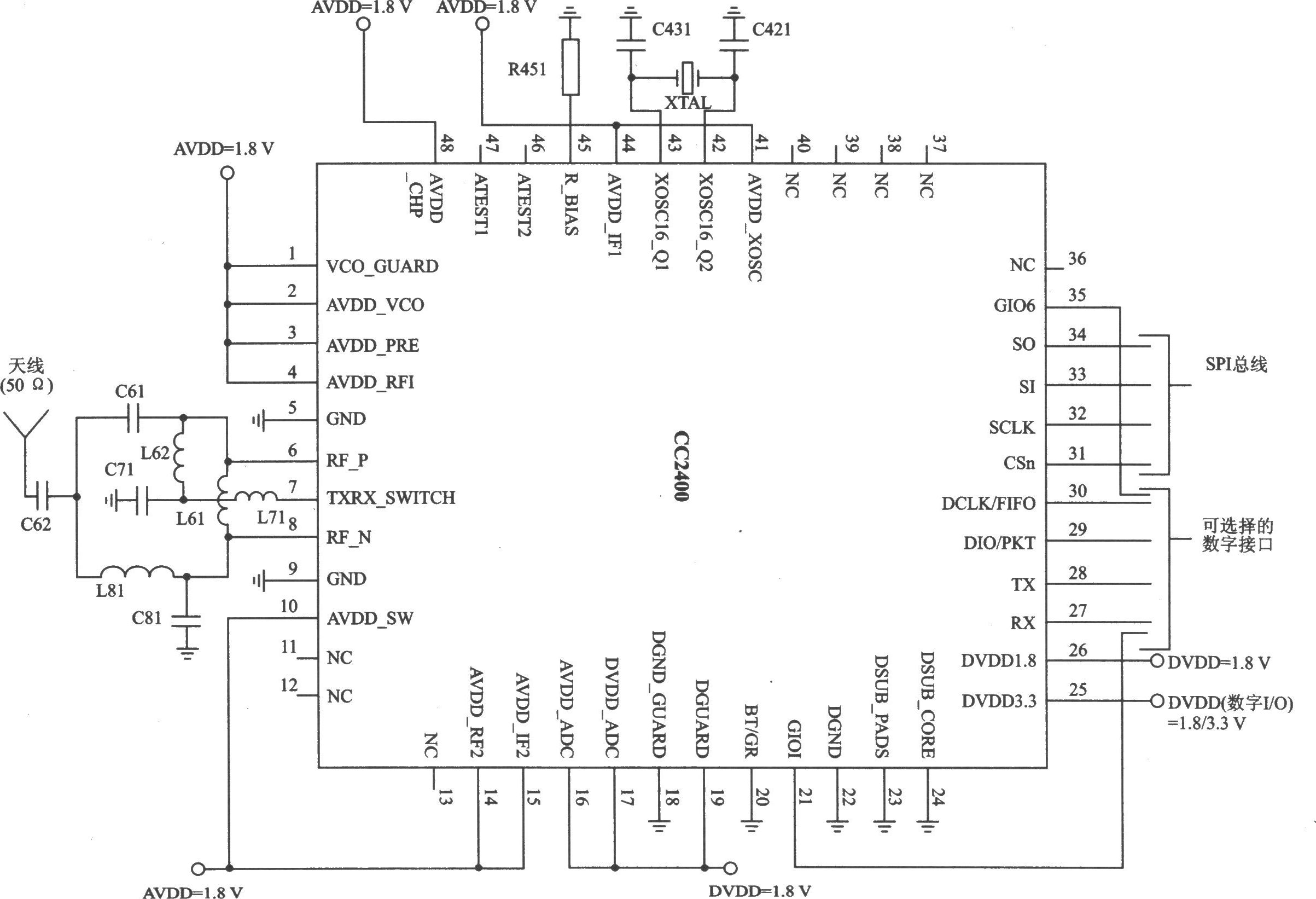

CC2400使用不平衡变压器单端输出应用电路

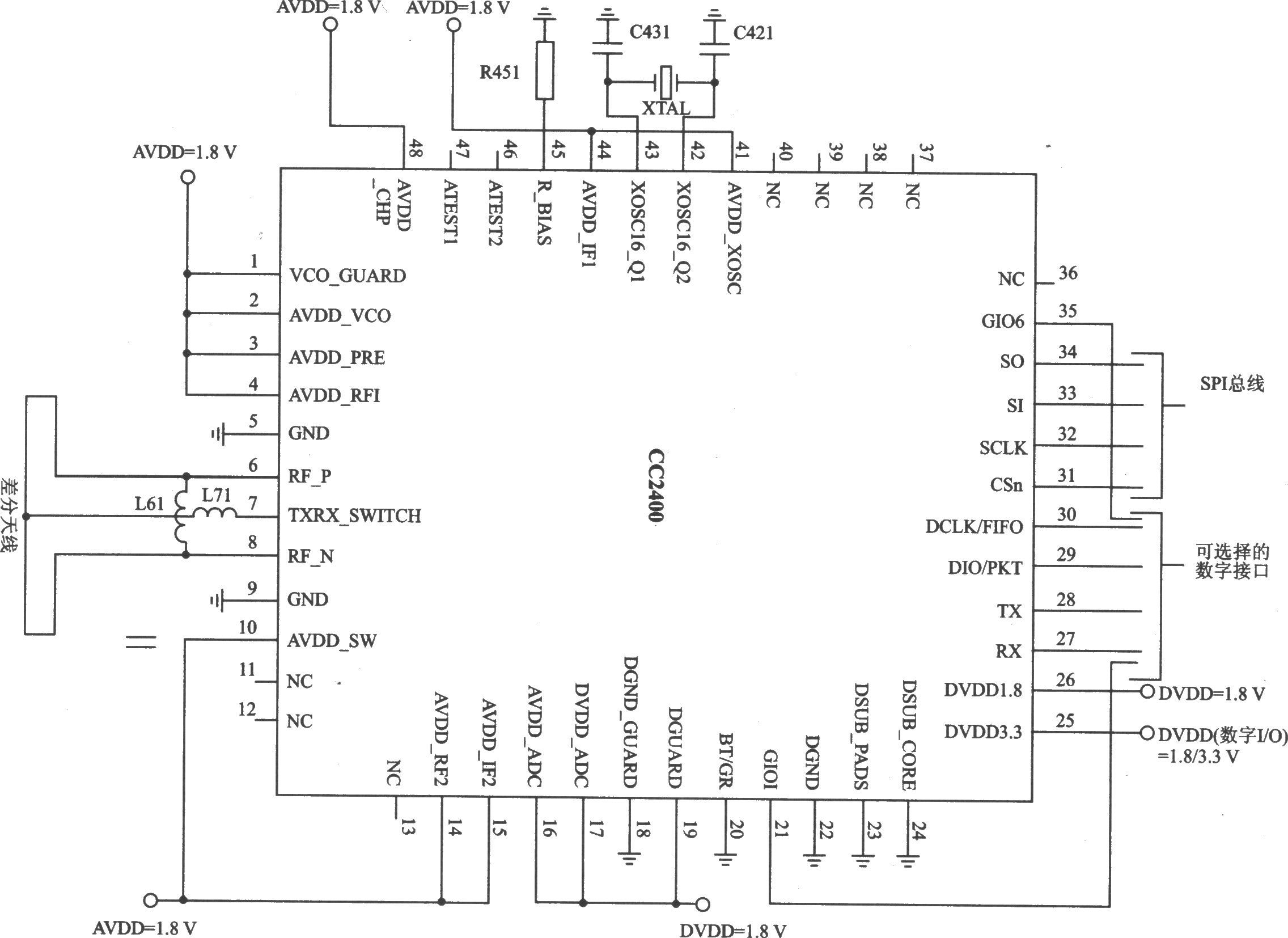

CC2400使用差分天线输出的应用电路CC2400两种应用电路中的元器件参数
