本电路图所用到的元器件：

RRF2915 RRF2945

RF2915/RF2945是可方便地嵌入到各种测量和控制系统中的收发器。它仅需外接少量的元器件，即可构成一个完整的射频收发器系统。RF2915／RF2945适合在仪器仪表数据采集系统、无线抄表系统、无线数据通信系统和计算机遥测／遥控系统中应用。 主要技术特点如下： ’ ·工作在433/868/915 MHz ISM频段； ·FSK/ASK/OOK调制和解调方式：·采用PLL频率合成技术；·灵敏度高达-99 dBm；·最大发射功率达+8.5 dBm；·工作电压为2.7～5.0 V；·发射模式电流消耗为4.8～27.4 mA，接收模式电流消耗为4. 4～6.8 mA，低功耗模电流消耗仅为lμA；·可直接与微控制器接口。

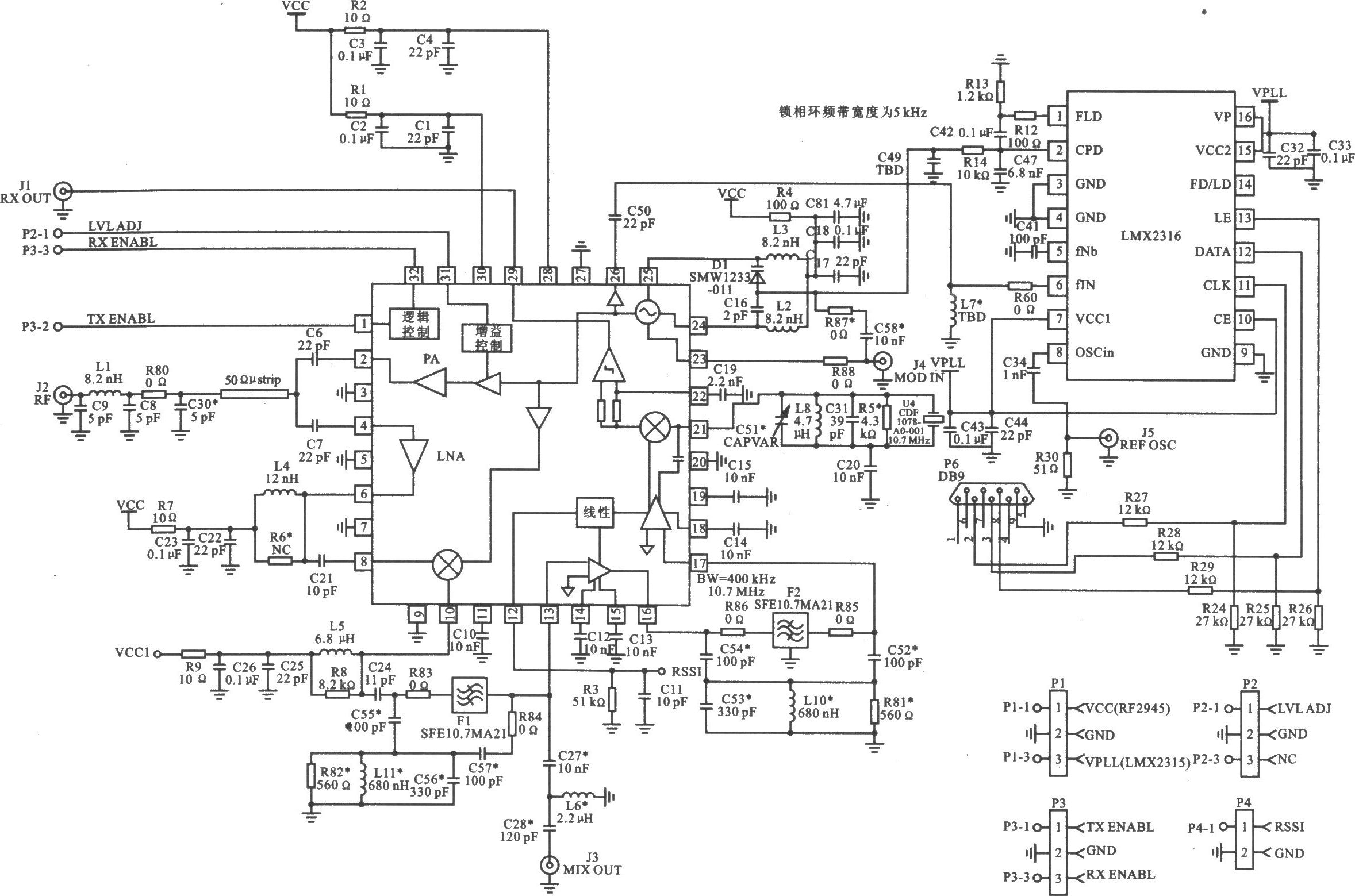

RF2915／RF2945工作在915 MHz的评估板电路原理示意图
