UUAA3515A是一款FM 900 MHz无绳电话芯片。 主要技术特点： ·工作频率为902～928 MHz； ·接收器灵敏度为ll5 dBm； ·输出功率为l dBm； ·电源电压为2.9～5.5 V； ·电流消耗：有效模式为76 mA，接收模式为58 mA。

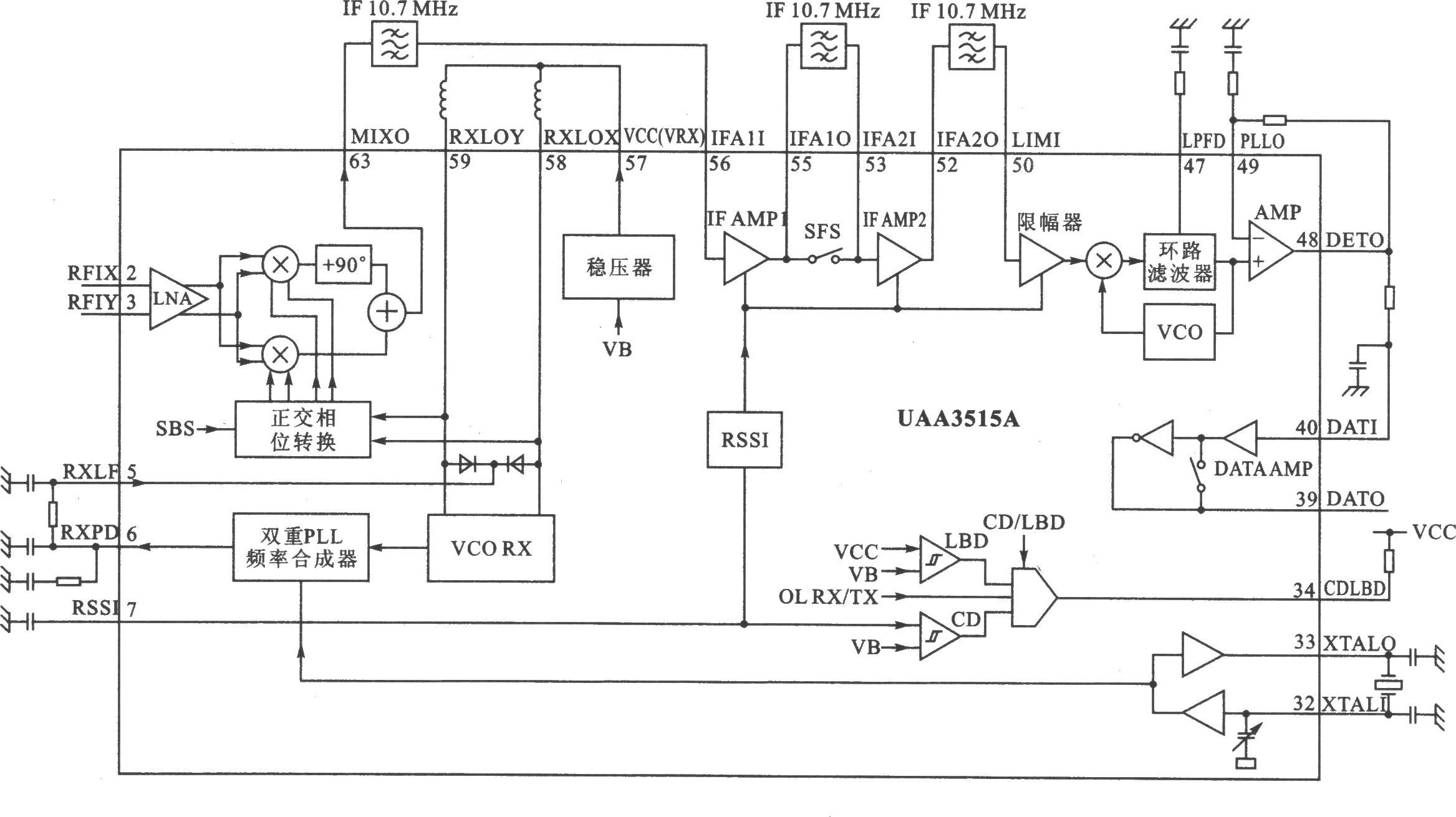

UAA3515A FM 接收器内部结构与外部电路

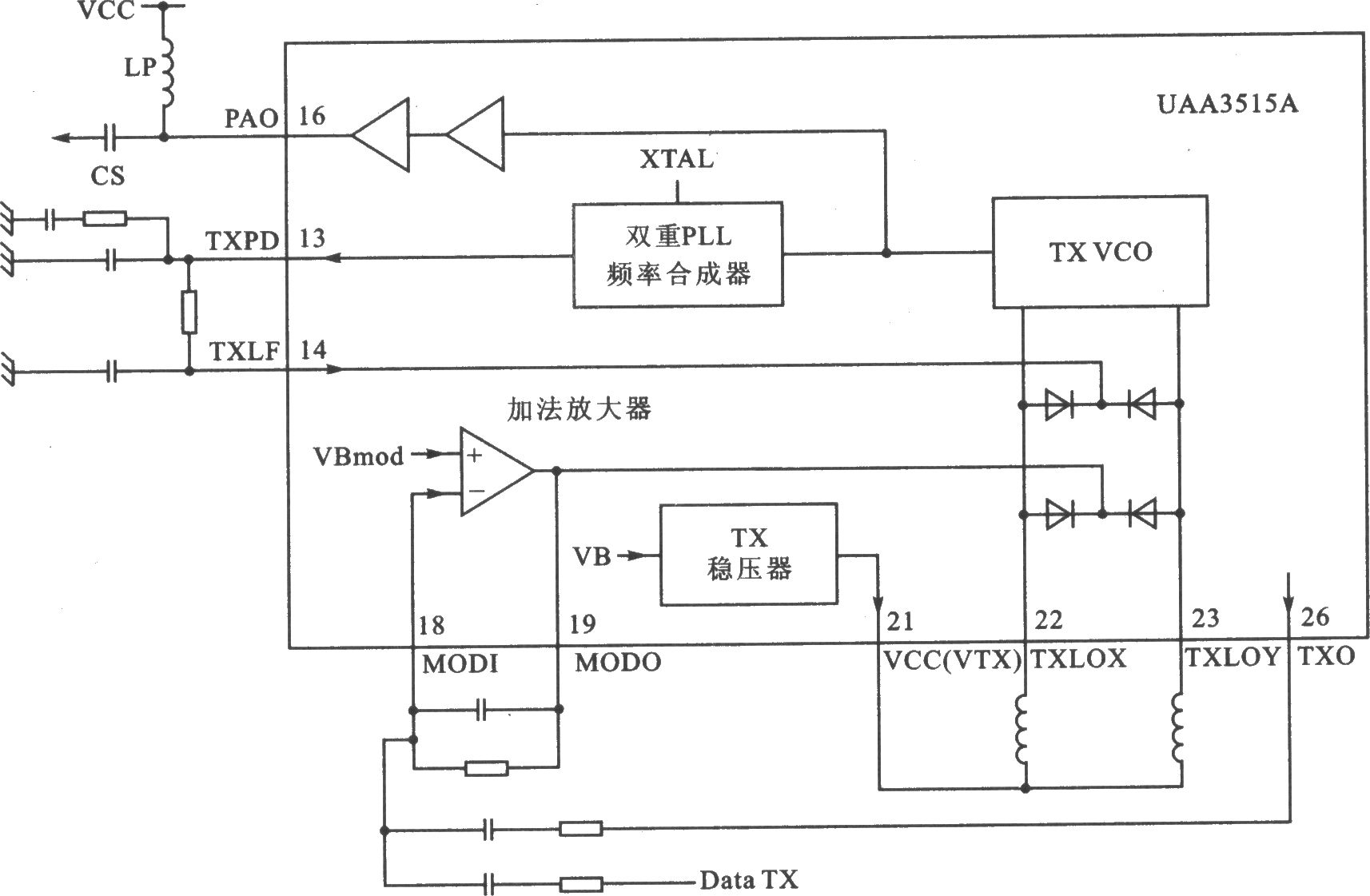

UAA3515A发射器内部结构与外部电路

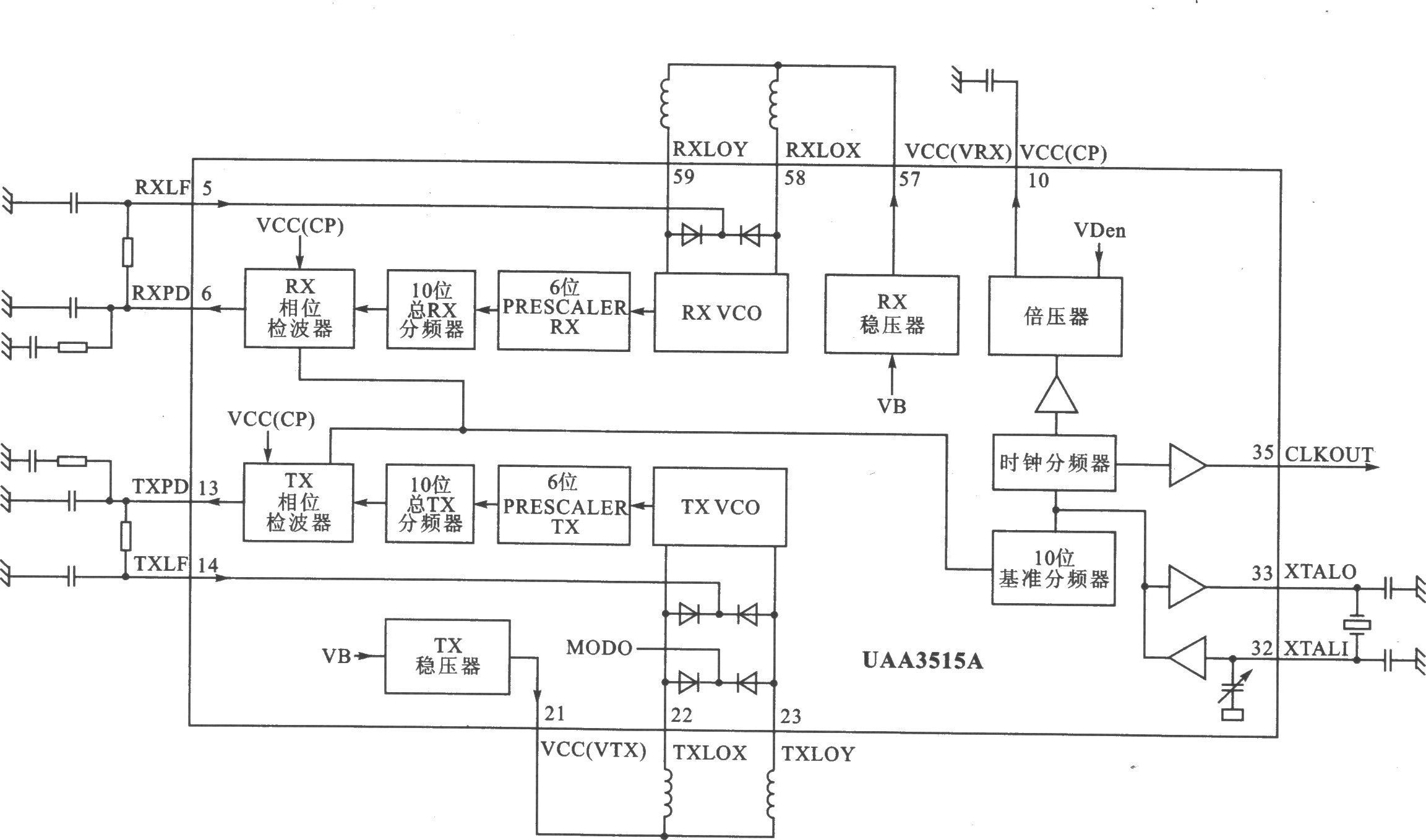

UAA3515A合成器内部结构与外部电路

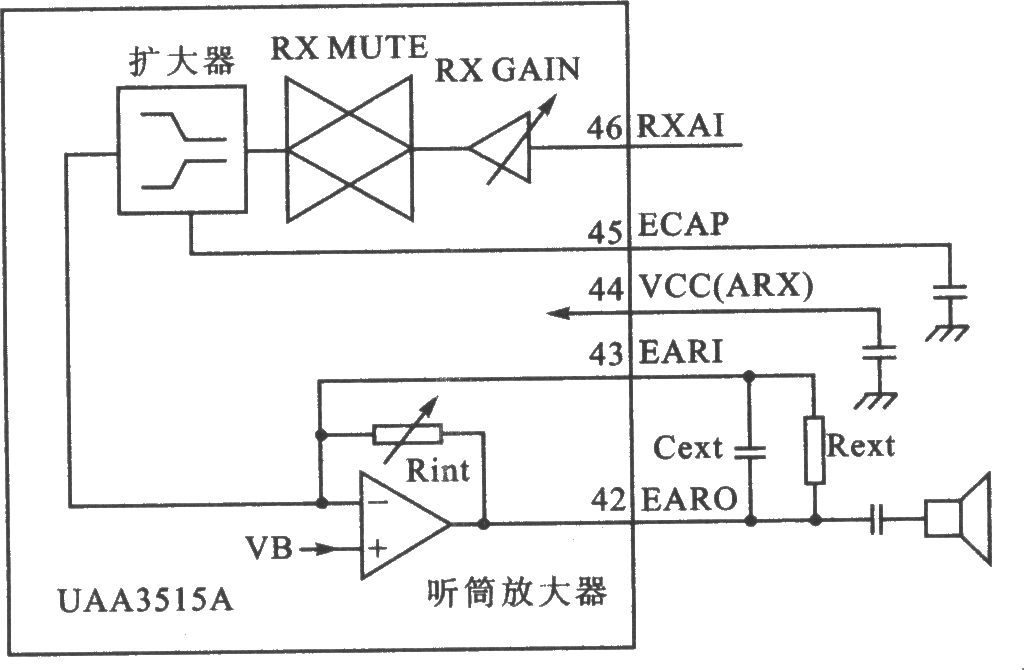

UAA3515A音频放大器内部结构与外部电路

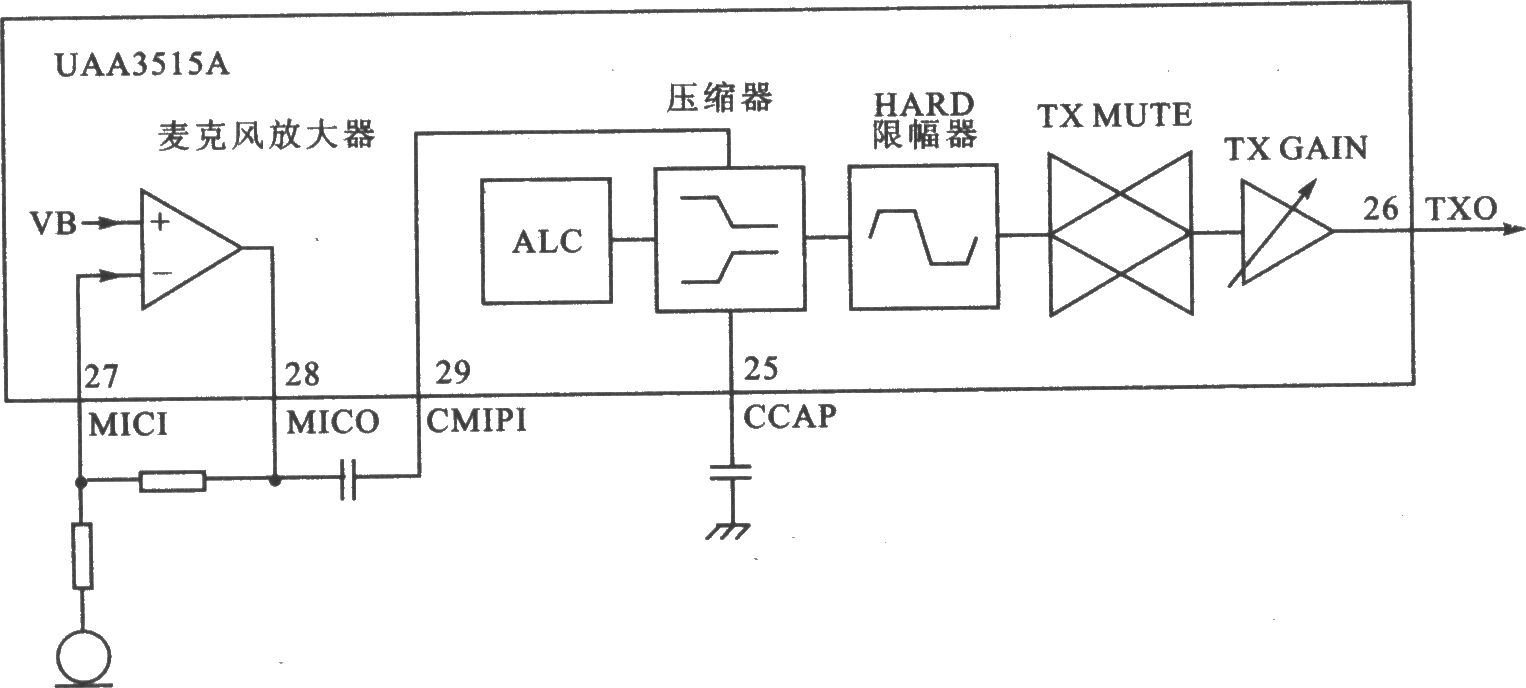

UAA3515A麦克风输入内部结构与外部电路
