本电路图所用到的元器件：

GGP2021 GGP2015

GP2021是一个12信道的C／A码基带相关器，在NAVSTAR GPS卫星导航接收机中应用。可以与GP2015和GGP2010 C／A码射频下变频器组合使用。GP2021可以与大多数的16 bit和32 bit微处理器组合使用，尤其适合Motorola和Intel的微处理器。另外，片上支持ARM60 32 bit RISC微处理器。当使用ARM60 32 bit RISC微处理器时，片上的存储器支持所有的GPS接收机功能。在不需要12个通道工作时，GP2021允许12个通道中的任一个不工作，以降低功耗和减少微处理器的负载。在备用电池模式，GP2021允许所有的功能不使能，仅32．768kHz振荡器和实时时钟(Real Time Clock，RTC)维持工作。GP2021具有12个独立的相关器信道，双UART和RTC，电源电压5V，功耗小于150mW，备用电池电压2．2V。采用80L MQFP封装，封装尺寸14mm×14mm×2．0mm，适合GPS导航接收机、GPS测量接收机、GPS时间传递接收机等应用。 典型GPS接收机电路如图所示，电路由GP2010或者GP2015射频前端、GP2021相关器和ARM60 32 bit RISC微处理器组成。因为所有的卫星使用相同的频率，即Ll(1575．42MHz)，因此可以使用一个射频前端。为了达到更好的天空覆盖效果，它可以使用不止一个的天线，因此需要使用各自的射频前端。在射频部分，GP2010或者GP2015射频前端为数字基带处理完成L1信号的下变频。获得的信号在GP2021中与内部产生的卫星代码相关。每一个通道有自己单独的代码，可以同时对12个不同卫星信号进行截获和跟踪。相关的结果形成累积数据传输到微处理器进行处理，得到导航信息。

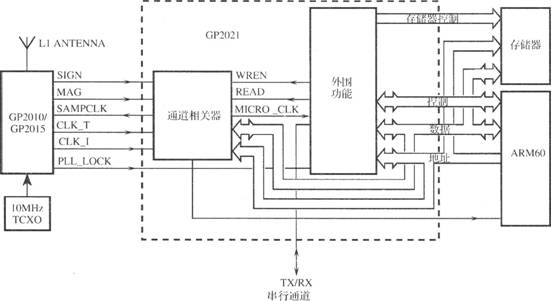

典型的GPs接收机电路
