本电路图所用到的元器件:
MICRF004是一款完整的UHF接收器,采用Micrel公司最先进的QwikRadioTM技术,是一款“无线输入一数据输出’’单片器件,RF和IF调谐都自动在芯片内完成,无须手工调谐,从而降低产品成本。MICRF004适合在无键进入系统、安全监控系统、遥控风扇/灯具控制和车库门开启等产品中应用。 主要技术特点如下: ·工作频率为l40~200 MHz·OOK解调方式; ·接收灵敏度为-95 dBm,典型接收距离为200 m(用单极天线);·两种工作方式:超外差式和扫描方式;·数据传输速率为2.5 Kb/s(扫描方式)或10 Kb/s(超外差式);·工作电压为4.75~5.5 V;·工作电流为2.4 mA;待机电流为0.35μA;·在天线上的RF辐射非常小;·CMOS逻辑电路接口直接与解码器和微处理器连接;·无须滤波器和电感,使用外围元件成本低。

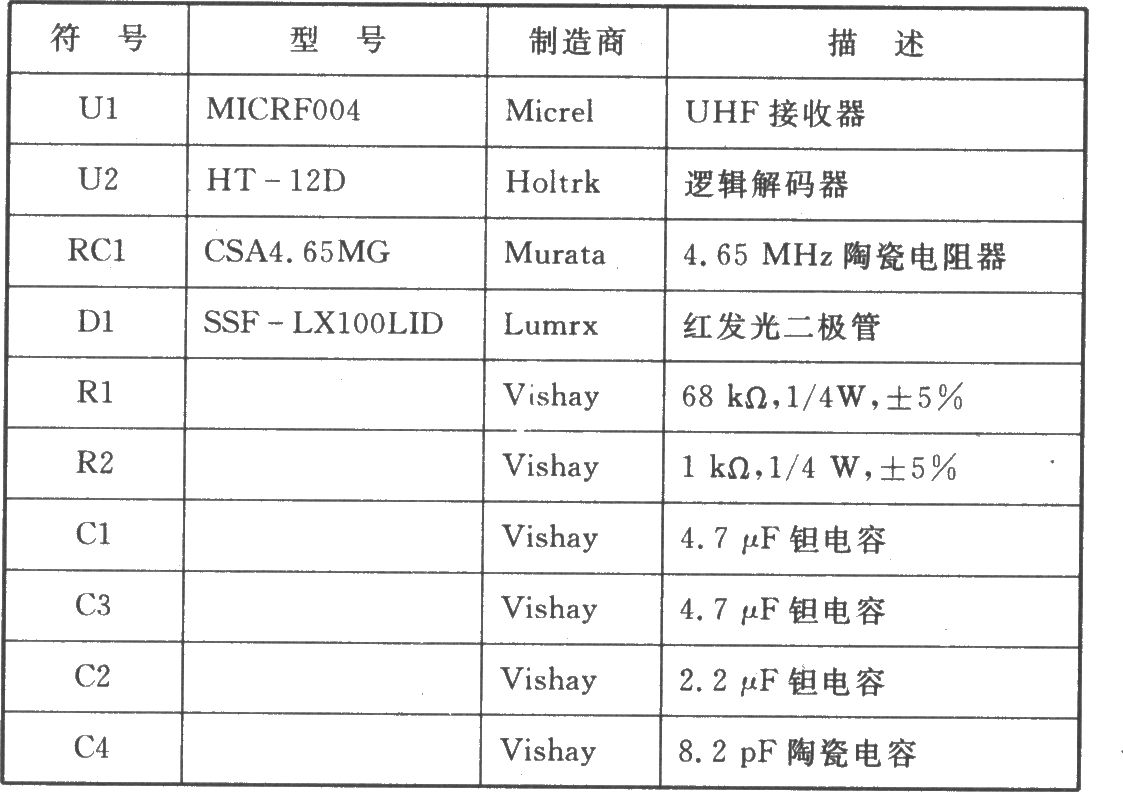

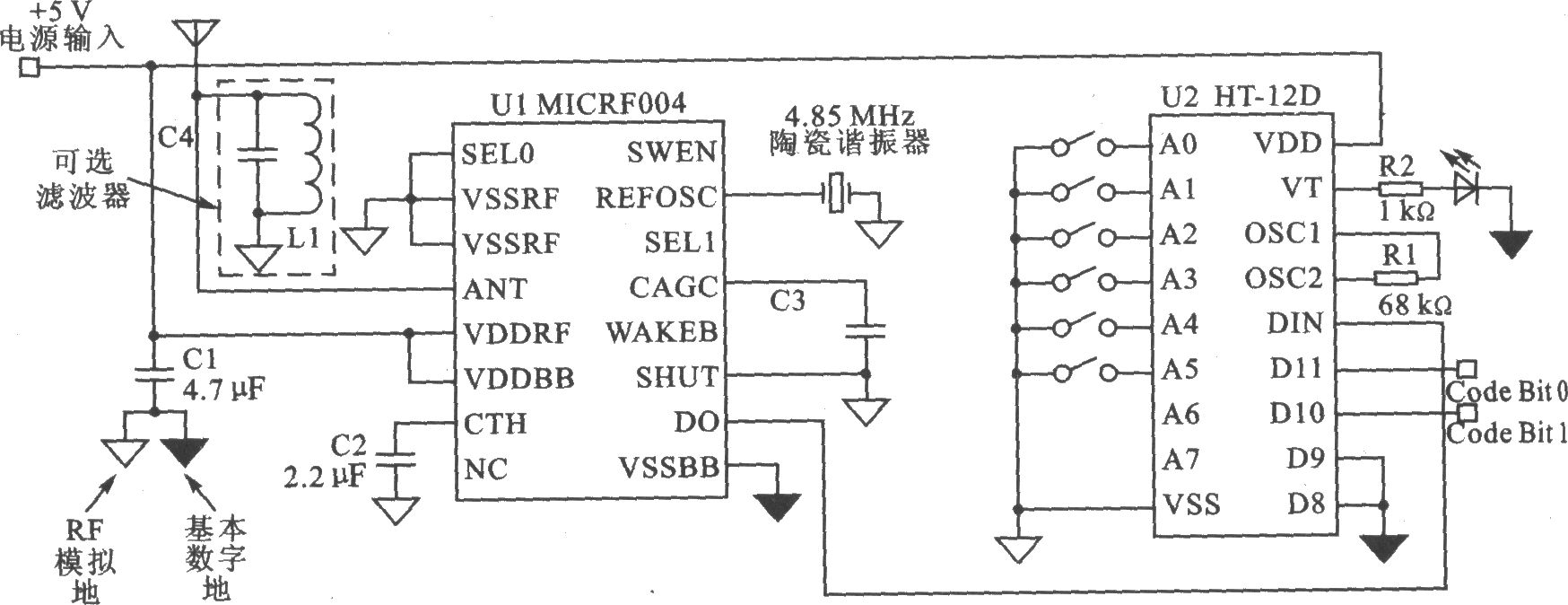

MICRF004的应用电路MICRF004的应用电路元器件参数
