本电路图所用到的元器件：

RRX5001 RRX5003

RX5001/RX5003是使用RFM’s ASH(Amplifier-Sequenced Hybrid)体系获得独特的调谐拓性的单片接收器芯片。它符合FCC Part l5及相类似标准，适合高稳定、小尺寸、低功耗、低成本的短距离无线控制和数据传输应用。 主要技术特点如下： ·RX5001工作频率为314.80～315.20 MHz，RX5003工作频率为303．625～304．025 MHz； ·OOK/ASK解调方式； ·数据传输速率可达115.2 Kb/s； ·接收灵敏度：高灵敏度模式为-101 dBm(工作电流=3.8 mA，115.2 Kb/s)；低电流模 式为-98 dBm(_T_作电流-l．8 mA，2．4 Kb/s)； ·电源电压为2.2～3.7 V； ·接收电流(115.2 Kb/s)为3.8 mA，睡眠模式电流为0.7μA； ·没有RF辐射。

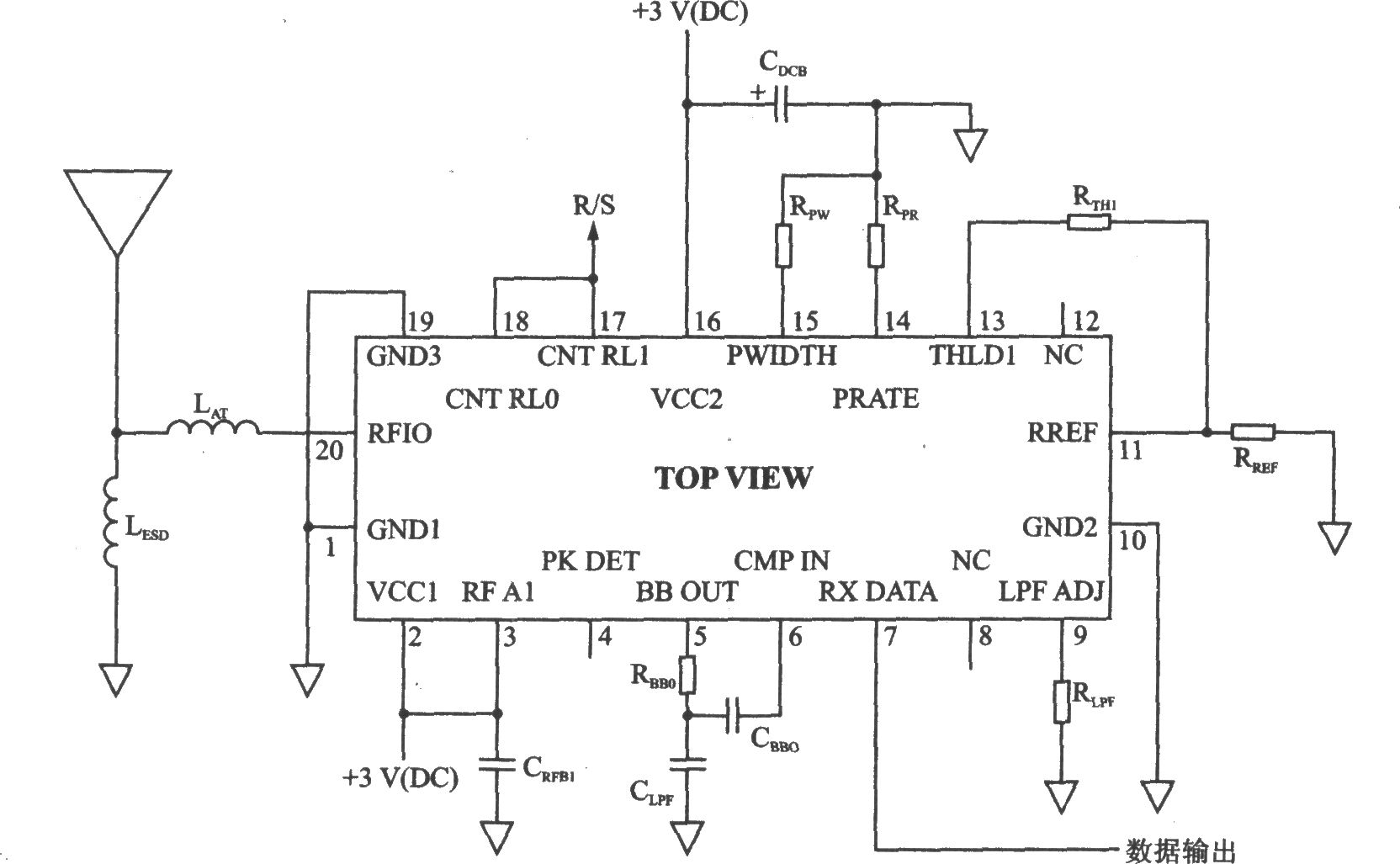

RX5001／RX5003 00K应用电路

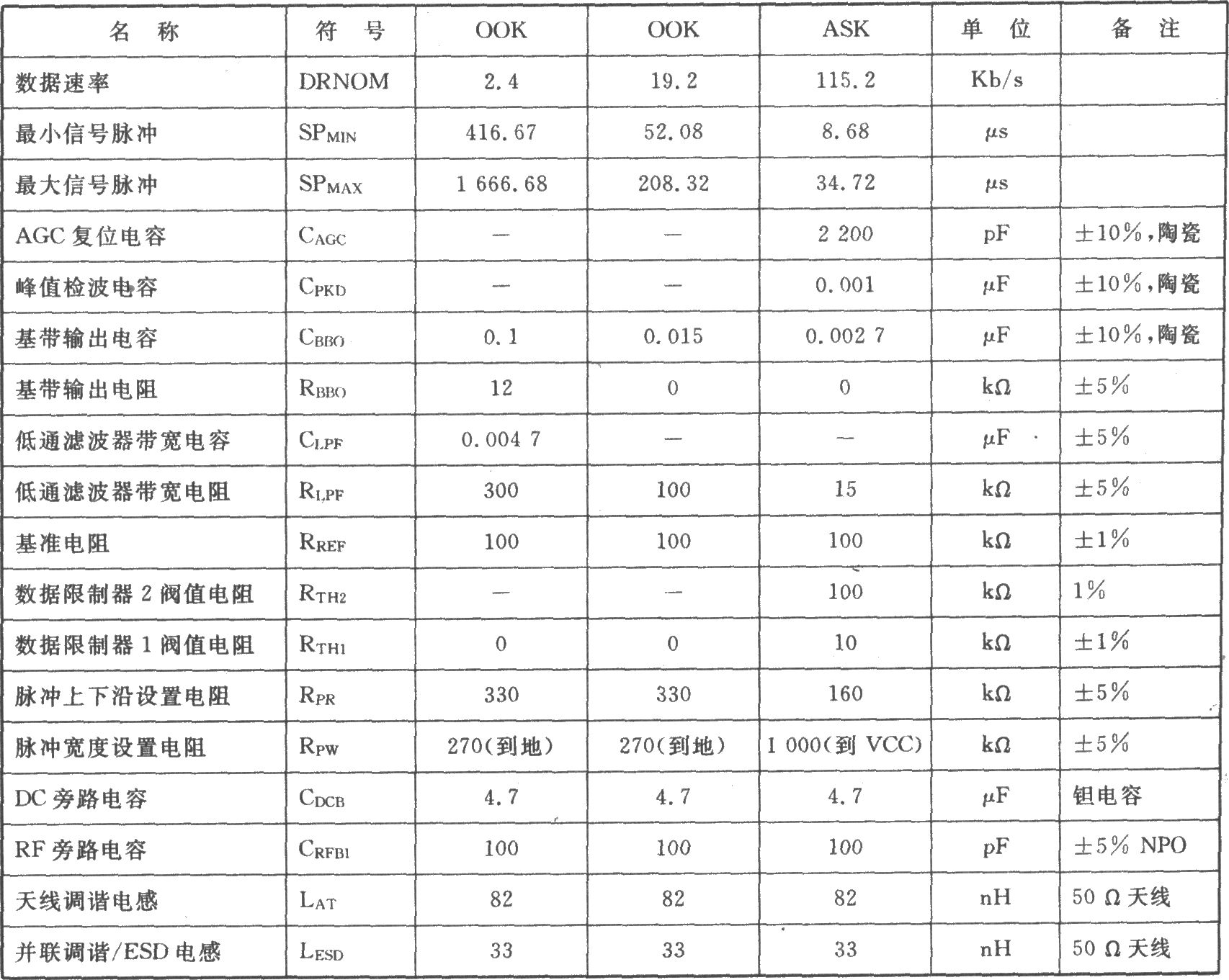

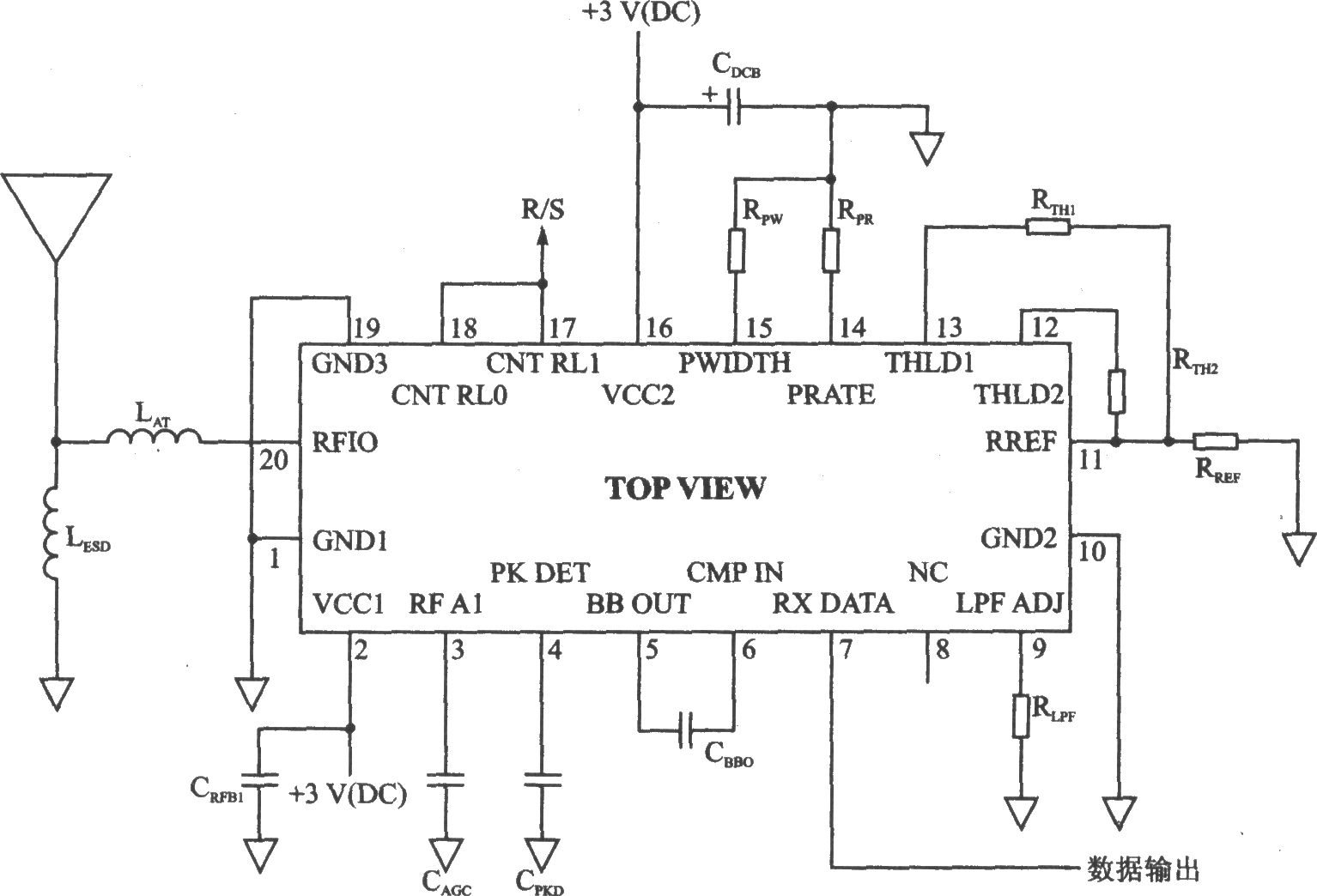

RX5001／RX5003 ASK的应用电路RX5001／RX5003 00K和ASK的应用电路的元器件参数
