本电路图所用到的元器件：

FM-RRFQ1 93C76 RRF600D

FM-RRFQl接收器采用PLL。晶体振荡器结构，工作频率为315/433/868 MHz。它与无线发射器FM-RTFQl-xxx配套使用，传送距离可达250 m，适合无线安防系统、汽车报警和遥控/遥测等应用。 主要技术特点如下： ·电源电压为4.5～5.5 V； ·数据传输速率达9.267 Kb/s； ·具有CMOS/TTL输出电平和RSSl输出； ·工作电源电流为6.8 mA，待机模式最大消耗电流为l00 nA； ·RF灵敏度(100％AM，868 MHz)为-l00 dBm； ·工作温度为-25～+80℃。

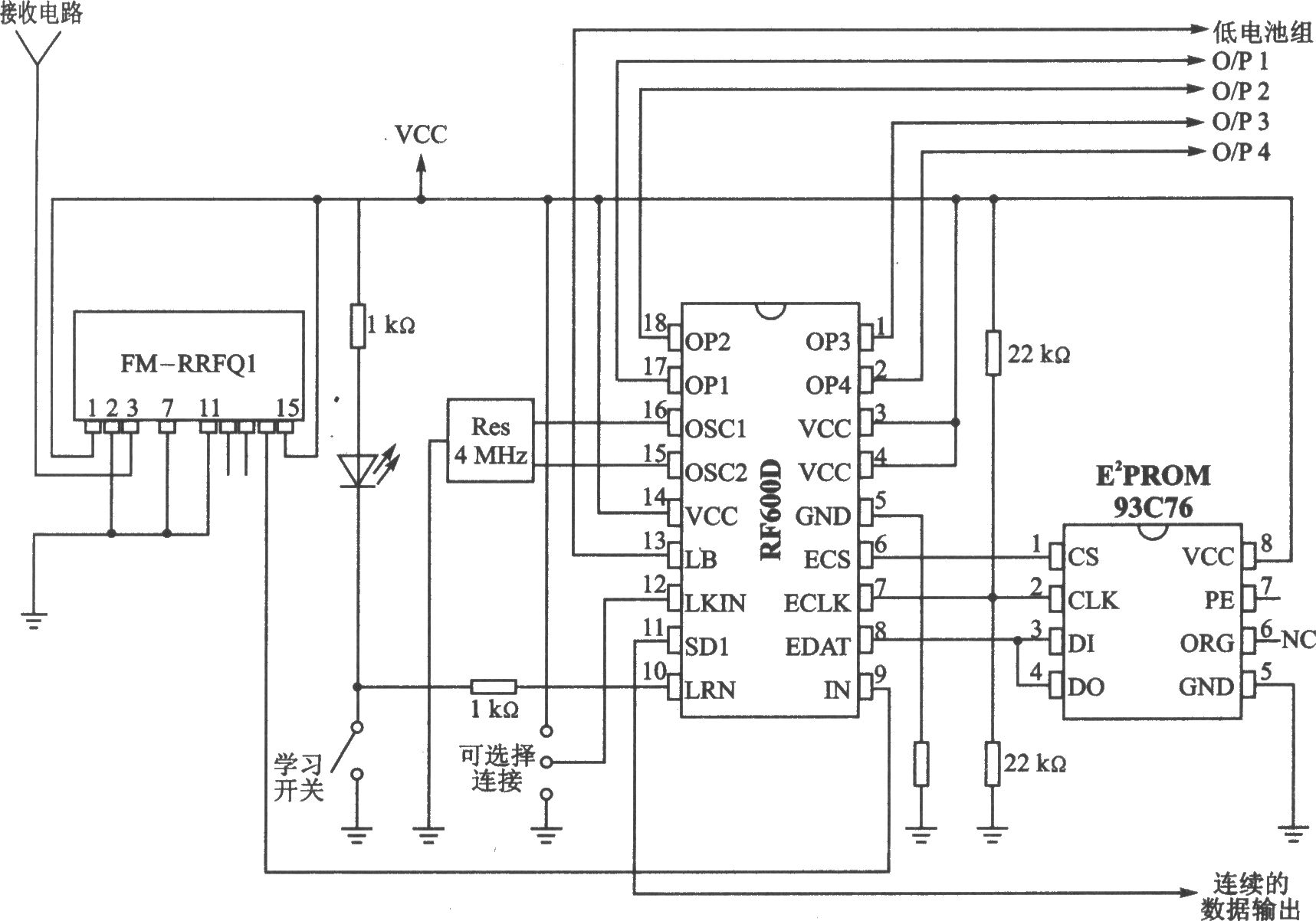

FM-RRFQl的典型应用电路
