本电路图所用到的元器件：

RF105

RFl05是完全集成的收发器。它能够提供发射、接收和频率合成等功能，用于902～928 MHz ISM频段的数字扩频系统(DSS)，可实现发射和接收信号直接转换及时间分割转接(TDD)，使电路的复杂性减到最小。RFl05适合在DSS无绳电话、数字扩频系统、无线局域网、跳频扩频系统、无线调制/解调器、无线安全系统和仓储控制系统等领域应用。主要技术特点如下：·I/Q调制/解调方式；·41个可编程信道，信道间的频率间隔为600 kHz；·完全集成的合成器，VC0内包含谐振器；·接收电压增益为l05 dB；·工作电压为2.7～4.5 V；·工作电流为65 mA，睡眠模式电流为l00 μA；·与RFl06功率放大器组合成900 MHz DSS无线电，完全符合ISM频段FCC Part l5 规则。

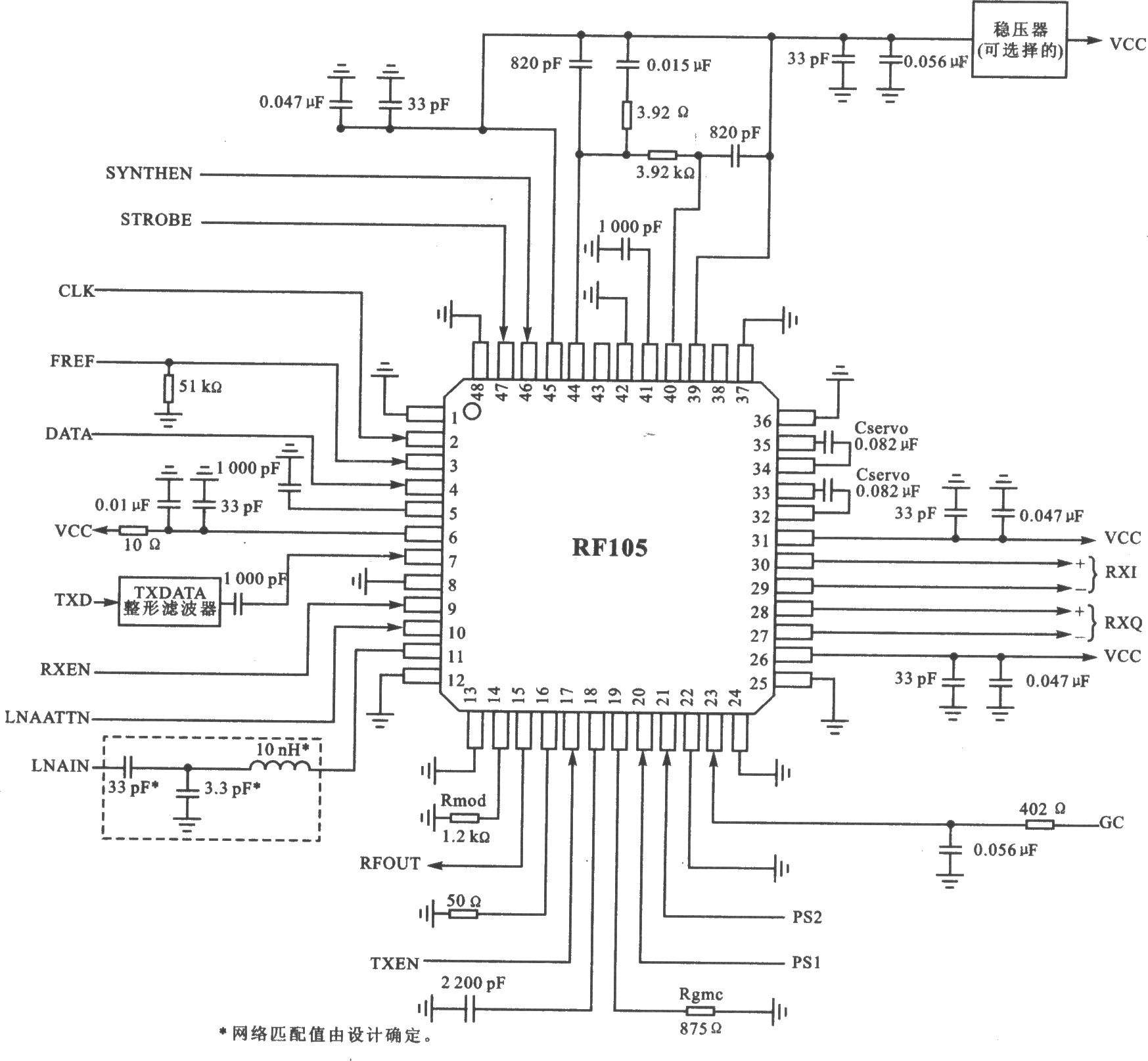

RFl05的应用电路
