本电路图所用到的元器件:
U2745B是专门为满足低成本数据通信要求而开发的一款PLL发射机芯片,适合在无线温度测量、无线键盘、门锁、灯、风扇、空调、百叶窗控制和其他消费类产品中应用。主要技术特点如下:·发射频率为310~440 MHz;·ASK调制方式;·电源电压为2.2~4 V;·最大输出功率为5 dBm(Vs=3 V,f=433.92 MHz,RPWRSET=l.2 kΩ);·最大功耗为250 mW;·最大工作电流为l2.5 mA,低功耗模式最大电流为10μA;·最大数据传输速率为20 Kb/s;·射频输出端采用“单端集电极开路”输出,能与磁性环状天线适配;·提供微处理器时钟信号,可与MM44C090或MM44C890等微控制器配套使用;·依照MIL-STD.883(4KV HBM)规定有ESD保护功能(除XT02和XT01引脚外);·工作温度为-20~+70℃。

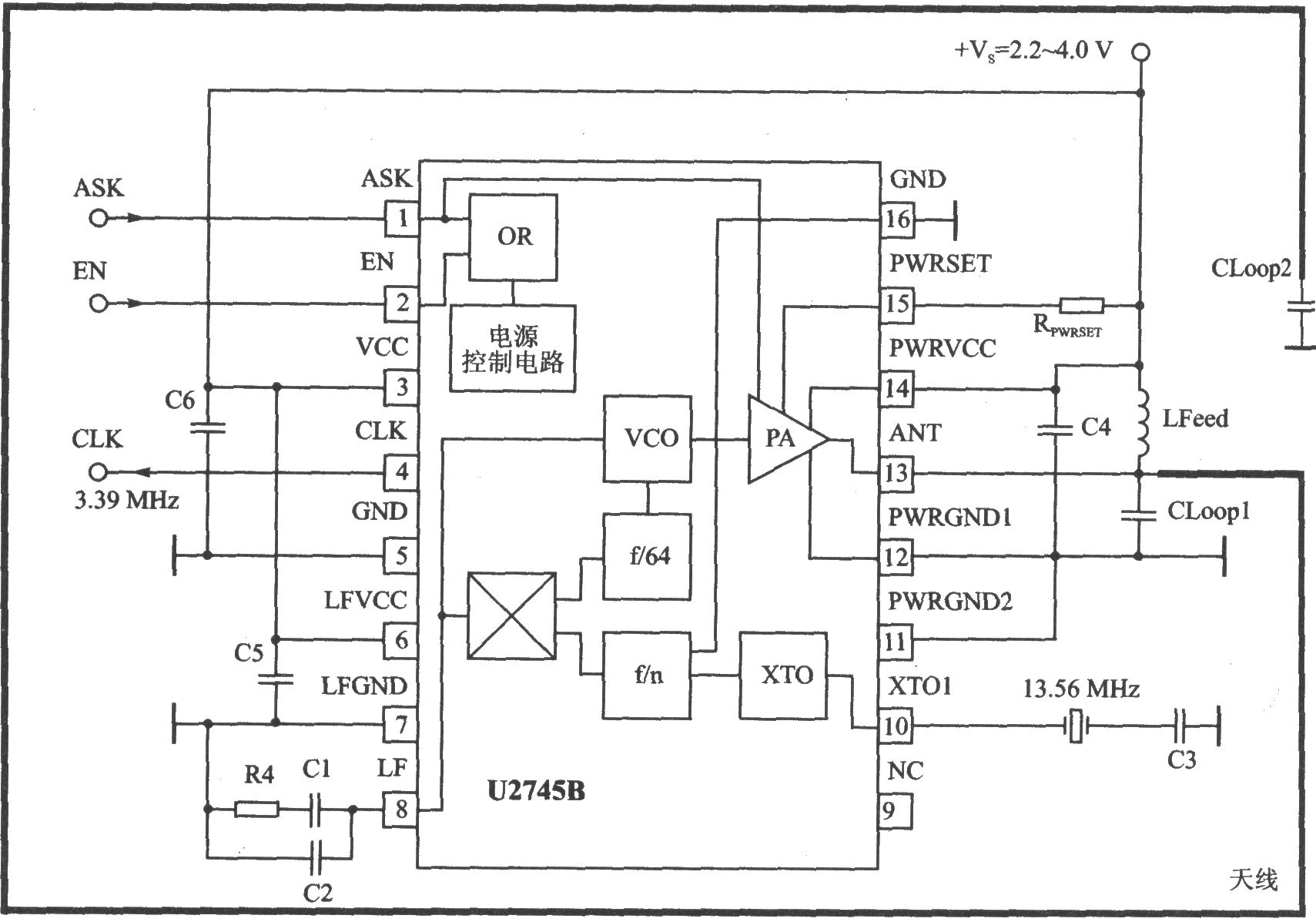

U27458的应用电路
