本电路图所用到的元器件：

TH72011 TH72001

TH72001是一款符合EN 300220及类似标准的单片发射器芯片，可应用于无钥匙进入系统、遥控遥测系统、数据通信系统和安防等系统中。 主要技术特点如下： ·工作频率为290～350 MHz； ·单端RF输出； ·FSK调制方式； ·FSK通过晶振牵引进行调制，FSK调制速率为DC～40 Kb／s； ·电源电压为l.9～5.5 V； ·工作电流为3.5～10.7mA，待机电流为0.1μA； ·输出功率为-15～+6 dBm可调。

TH72001的应用电路

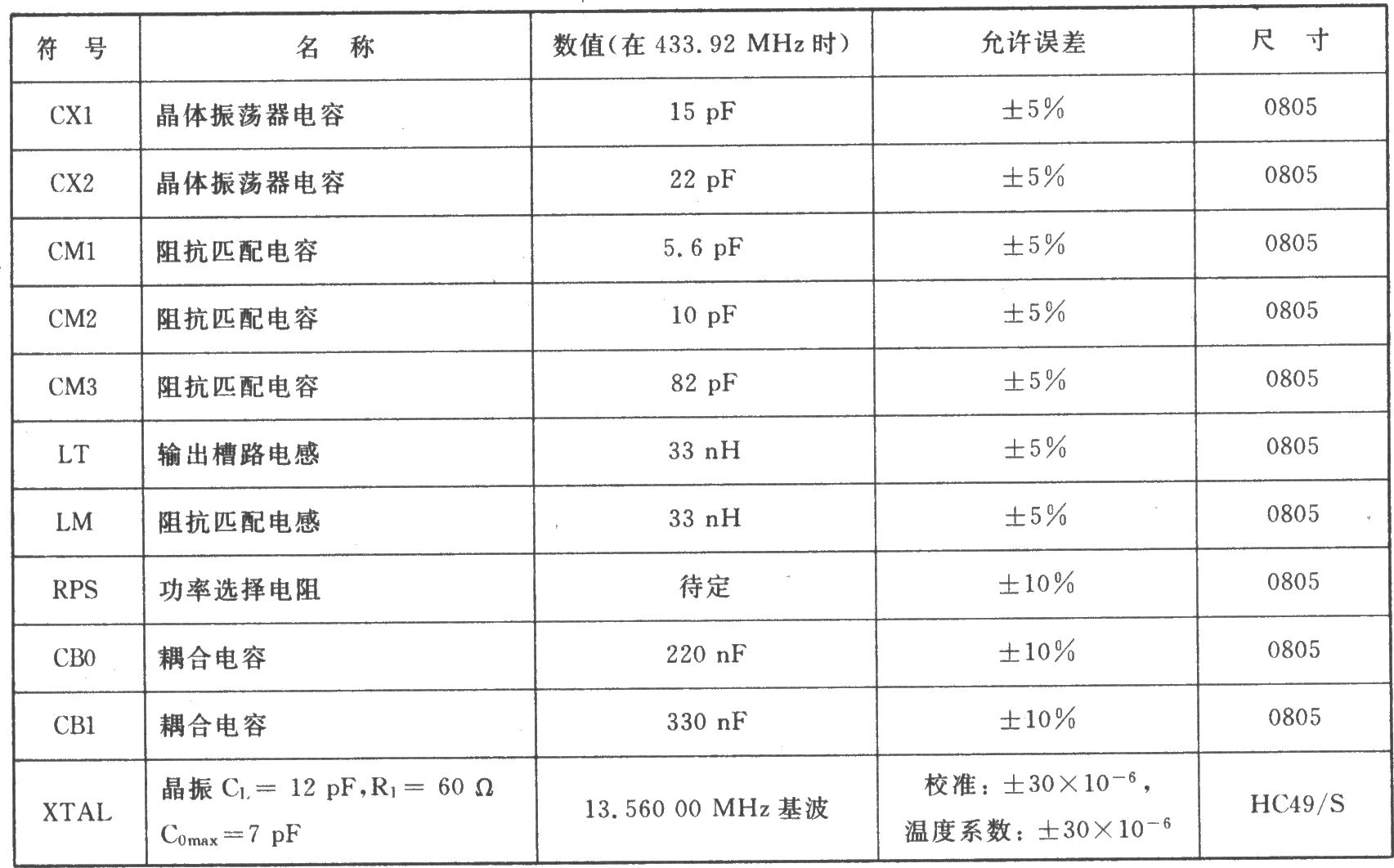

TH72001应用电路的元器件参数
