本电路图所用到的元器件：

TTA7673

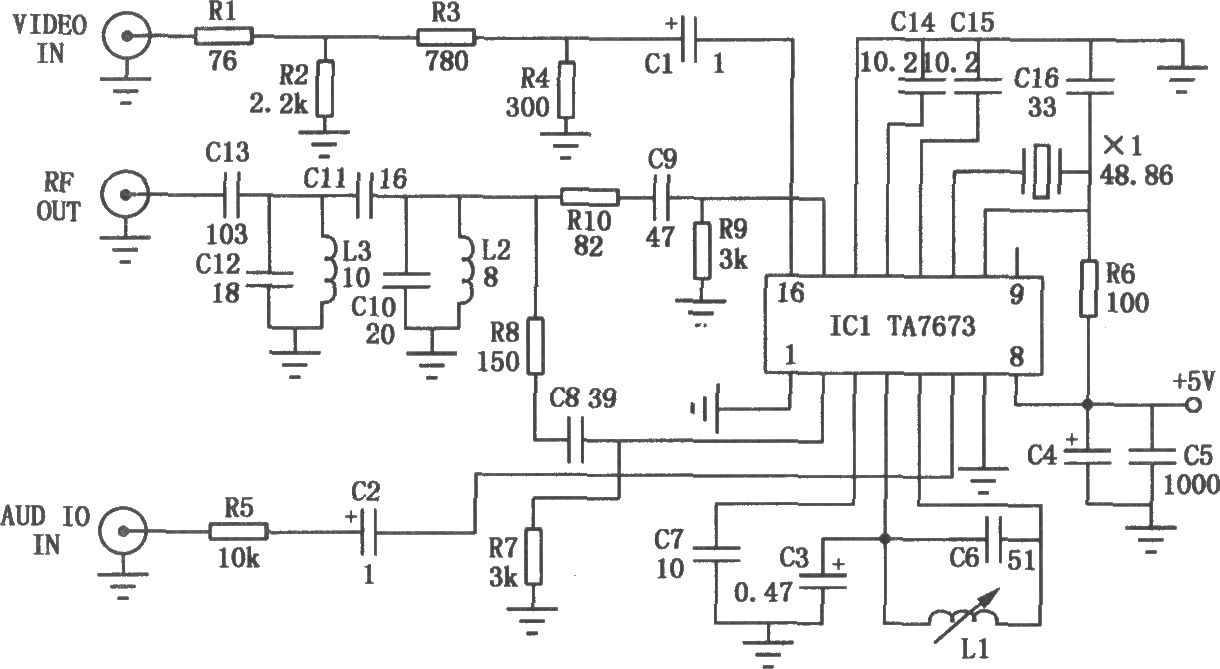

射频调制器是电视机、录像机、卫星接收机、制式转换器、家用计算机及游戏机必不可少的重要组件。本电路简单易制、性能稳定、工作可靠，可方便地配接在各种电路板上而应用于上述各种电子设备之中。如图是射频调制器的具体电路，ICl为调制器专用集成电路TA7673，其10脚和11脚通过外接晶体振荡器产生图像载频信号，4脚和5脚外接LC振荡电路产生6.5MHz第二伴音信号。音频信号从ICl的6脚输入，视频信号则从ICl的16脚输入，当在IC1的10脚与11脚之间接入不同工作频率的晶振时，本电路便可在ICl的2脚和15脚输出1～5频道的图像载频信号。电路装接完毕无需调试，但整个电路应采用小型金属盒屏蔽。
