本电路图所用到的元器件：

MAX2306 MMAX2308-p.htm" target="_blank" title="MMAX2308货源和PDF资料">MAX2308 MMAX2309-p.htm" target="_blank" title="MMAX2309货源和PDF资料">MAX2309

MAX2306/MAX2308-p.htm" target="_blank" title="MAX2308货源和PDF资料">MAX2308/MAX2309-p.htm" target="_blank" title="MAX2309货源和PDF资料">MAX2309是为双频道、双模式和单模式N-CDMA及W-CDMA蜂窝电话系统设计的中频接收器芯片，适合在单/双/三模式CDMA手机、全球双模式手机、无线数据链接、W-CDMA手机和无线局域网中应用。 主要技术特点如下： ·中频带宽为40～300 MHz； ·支持双频道、三模式工作； ·I/Q正交解调器； ·工作电压为+2.7 V； ·增益控制范围大于110 dB； ·具有高输入IP3截点(在增益=35 dB时，为-31 dB；在增益=-35 dB时，为34 dB)； ·可编程充电泵电流； ·频率合成器的基准和RF分频器是完全可编程的，通过3线串行总线控制使能双频道系统，使用公共基准和中频频率。

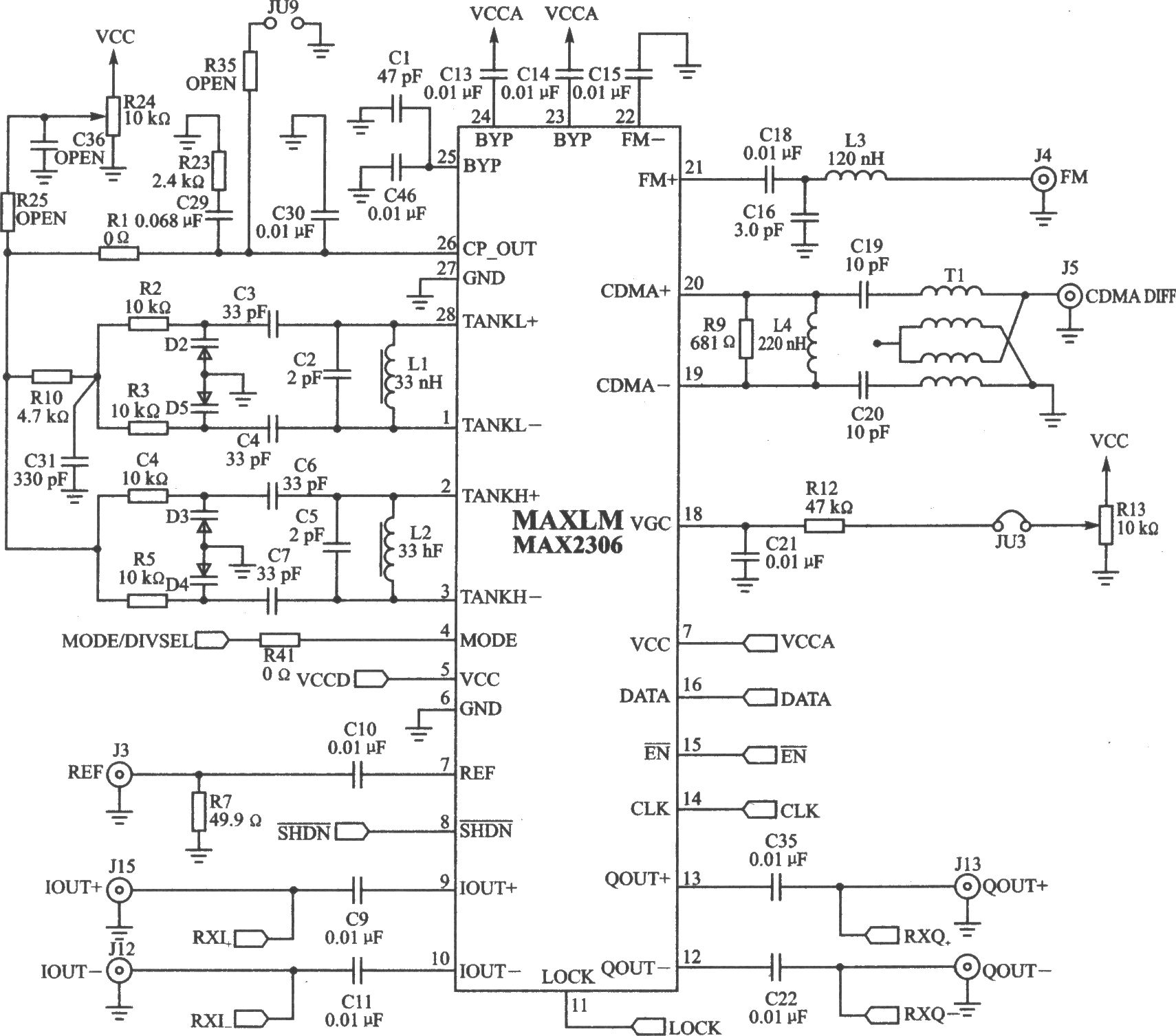

MAX2306／MAX2308-p.htm" target="_blank" title="MAX2308货源和PDF资料">MAX2308／MAX2309-p.htm" target="_blank" title="MAX2309货源和PDF资料">MAX2309的应用电路

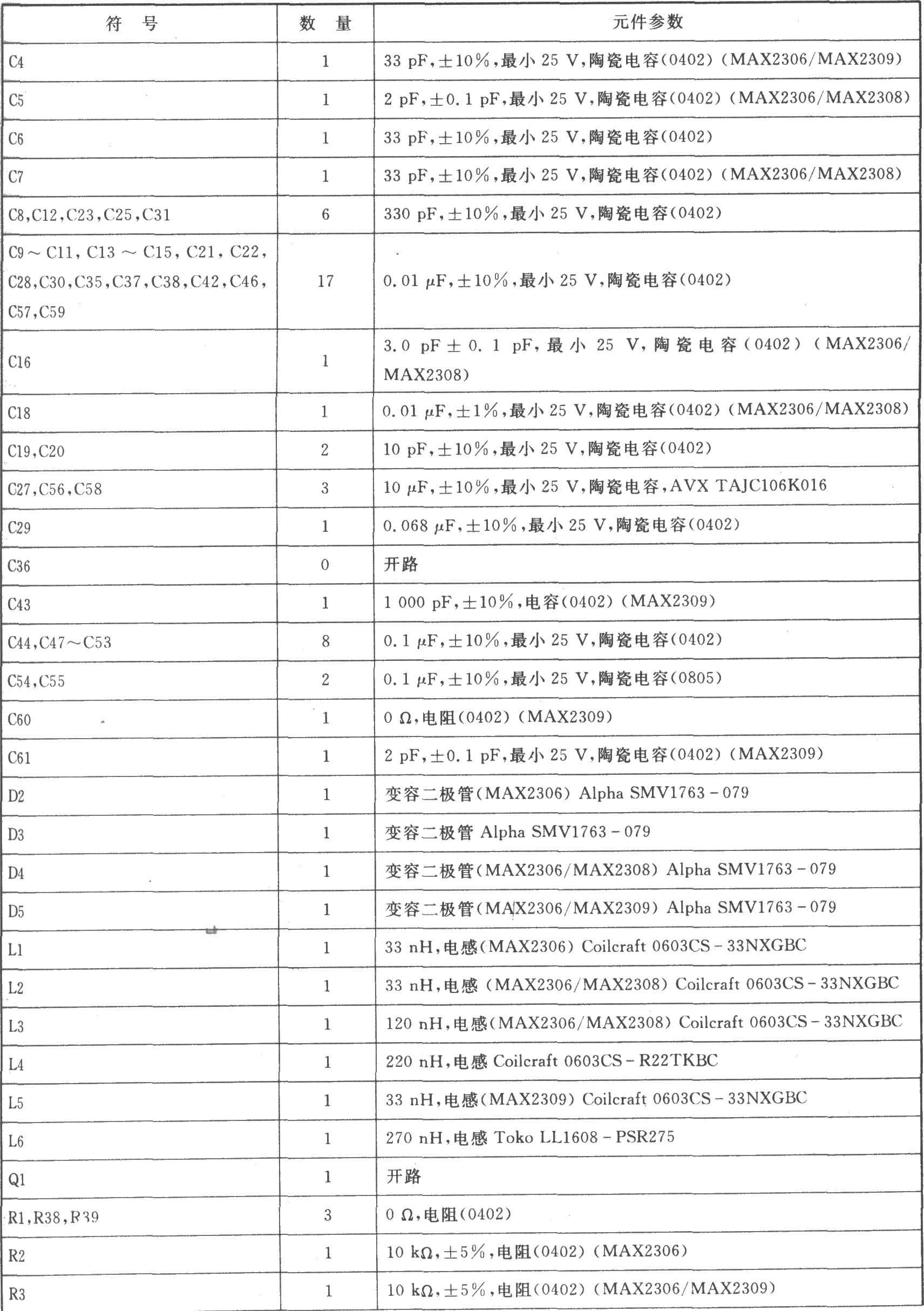

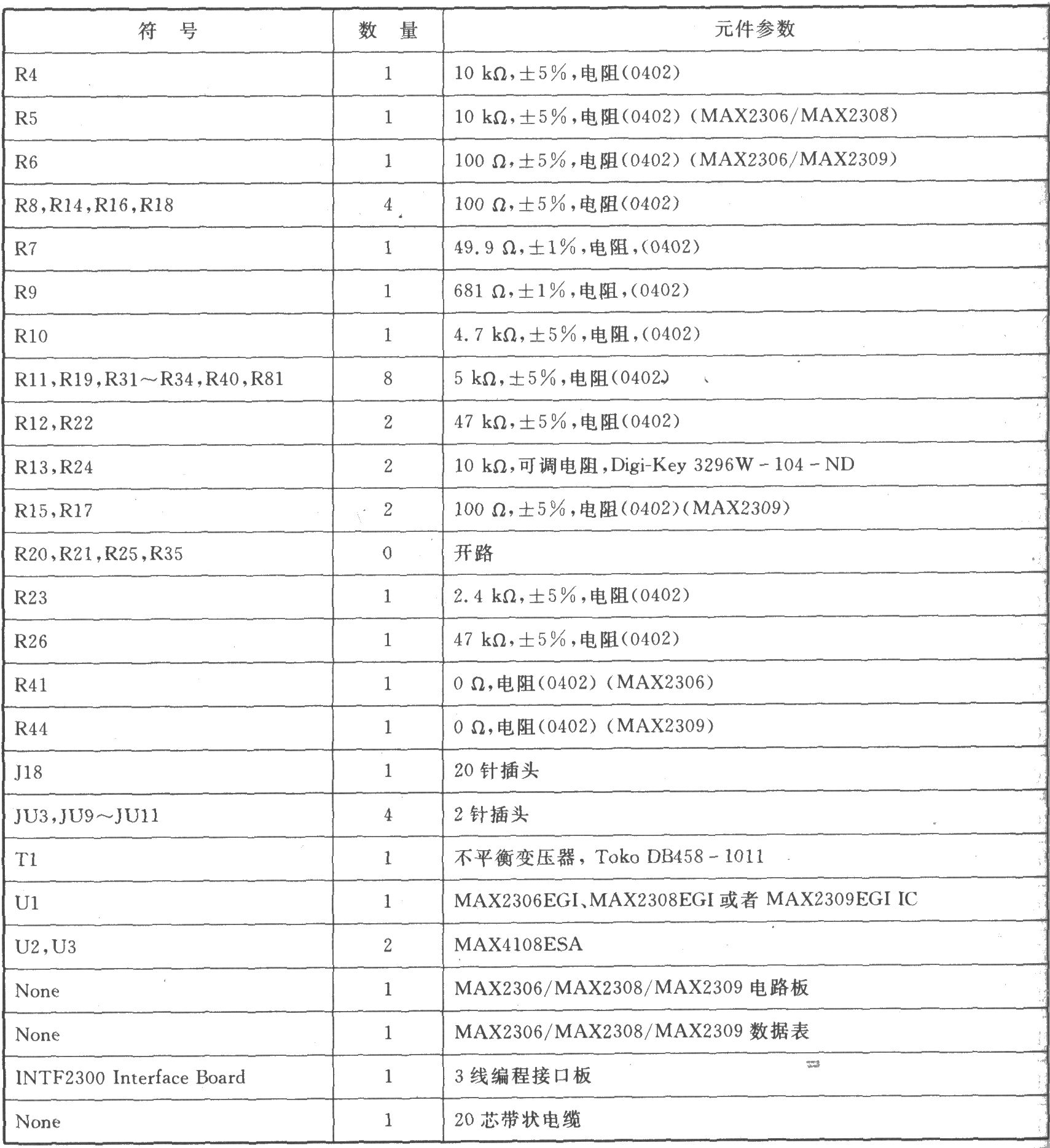

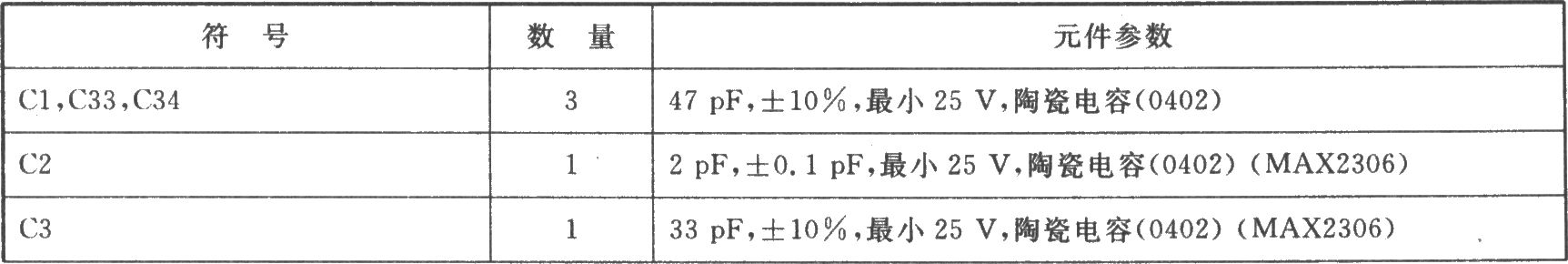

MAx2306／MAx2308／MAx2309应用电路元器件
