本电路图所用到的元器件：

MMICRF103

MICRFl03是使用Micrel’s QwikRadioTM技术的单片UHF发射器，是一个真正的“数据输入一无线输出”的单片器件。它可用于自动遥控无钥匙进入系统(RKE)、遥控系统、数据通信和安防系统中。 主要技术特点如下： ·工作频率为800 MHz～1 GHz； ·ASK／OOK调制方式； ·最大数据传输速率为ll5 Kb／s； ·提供低功耗模式； ·电源电压为4.5～5.5 V； ·最大输出功率为-3 dBm； ·工作电流为8 mA，待机电流为l.0 uA； ·天线自动调谐。

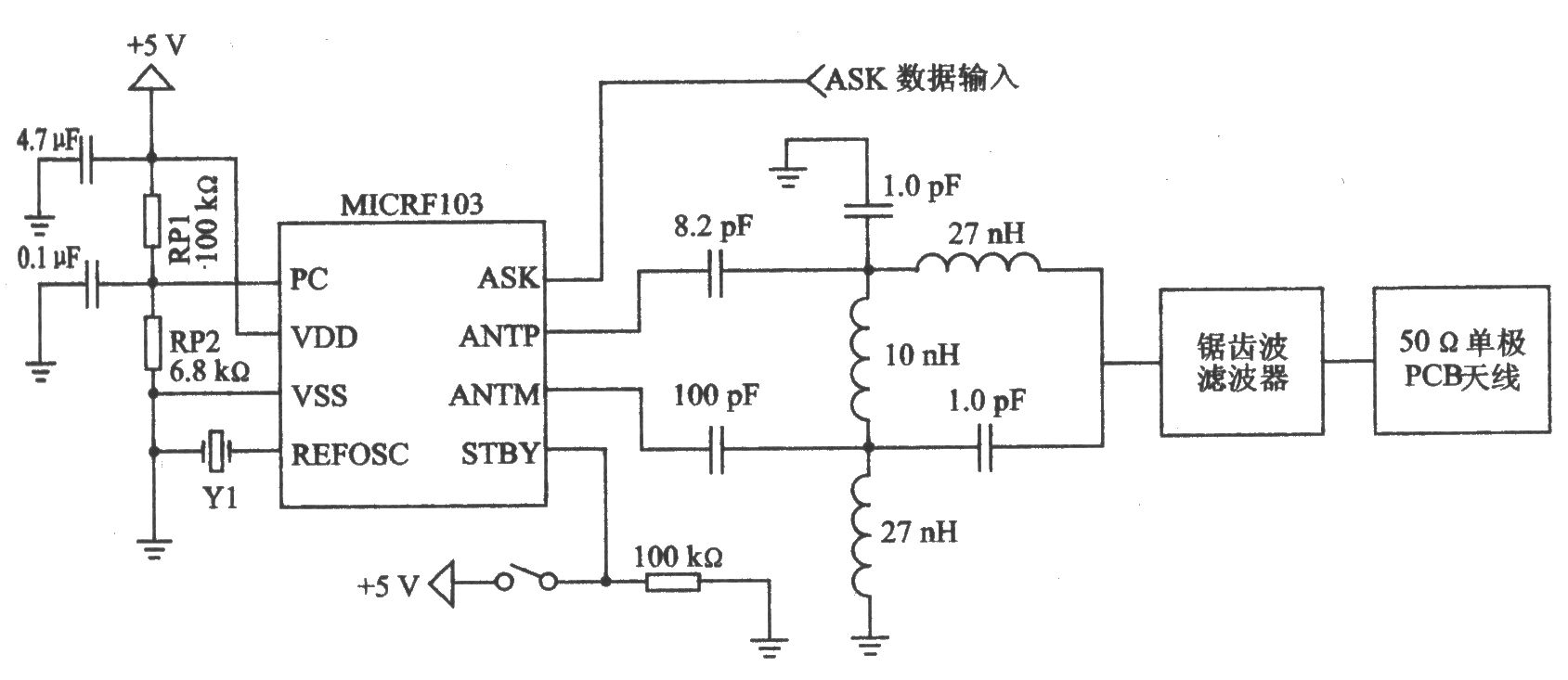

MICRFl03应用电路
