本电路图所用到的元器件：

TTH7108

TH7108是一个单片FSK/FM/ASK发射器芯片，可用于无钥匙进入系统、遥控/遥测统、数据通信系统和安防等系统中。主要技术特点如下：·工作在800～960 MHz频段；·FSK/FM/ASK调制方式；·FSK数据速率为20 Kb/s，ASK数据速率40 Kb/s；·输出功率为-15～1 dBm；·电源电压为2.1～5.5 V；·工作电流为6.2～12.5 mA，待机模式最大电流为100 nA；·提供分频时钟输出给微控制器；·工作温度为-40～+85℃。

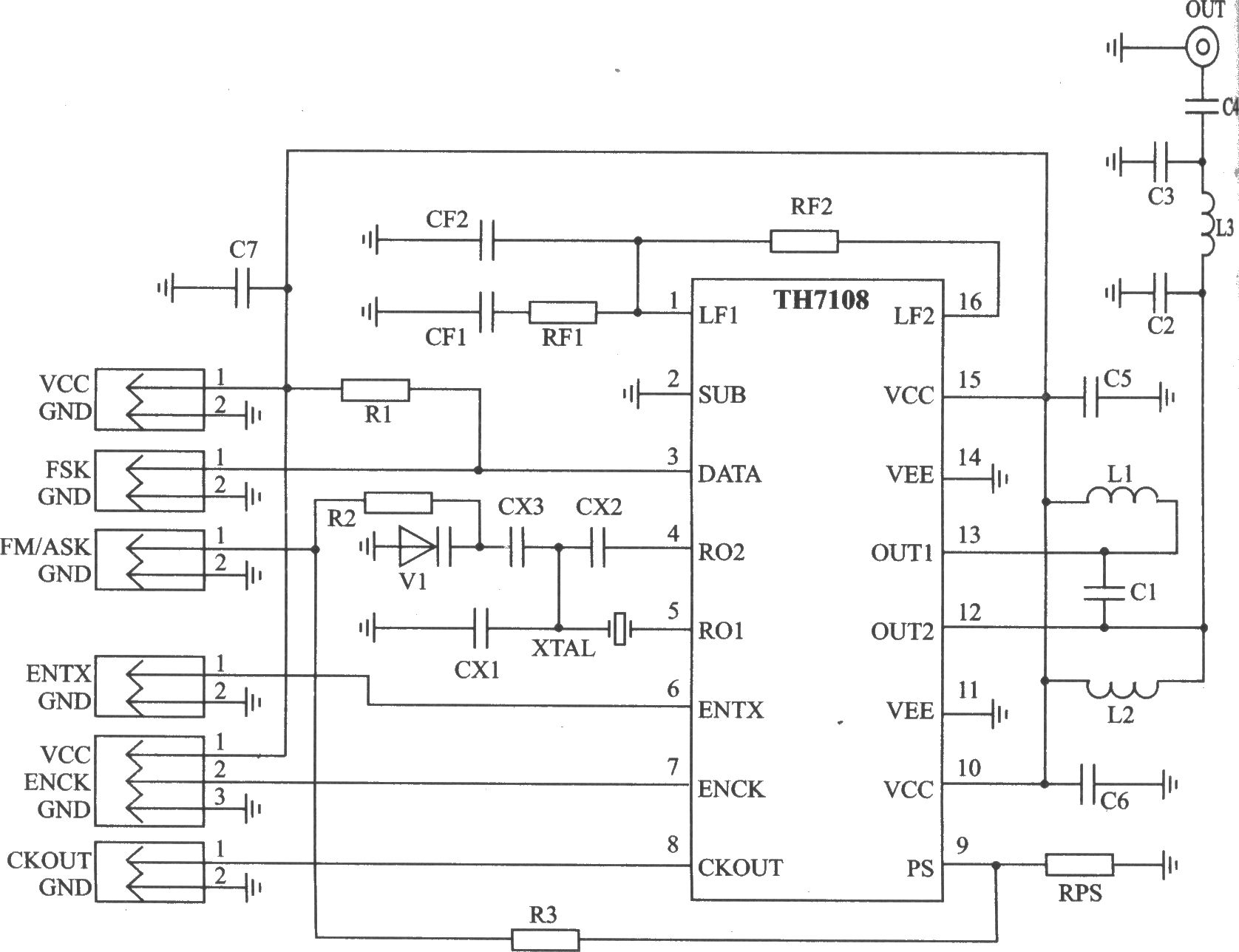

TH7108 FSK、ASK和FM电路

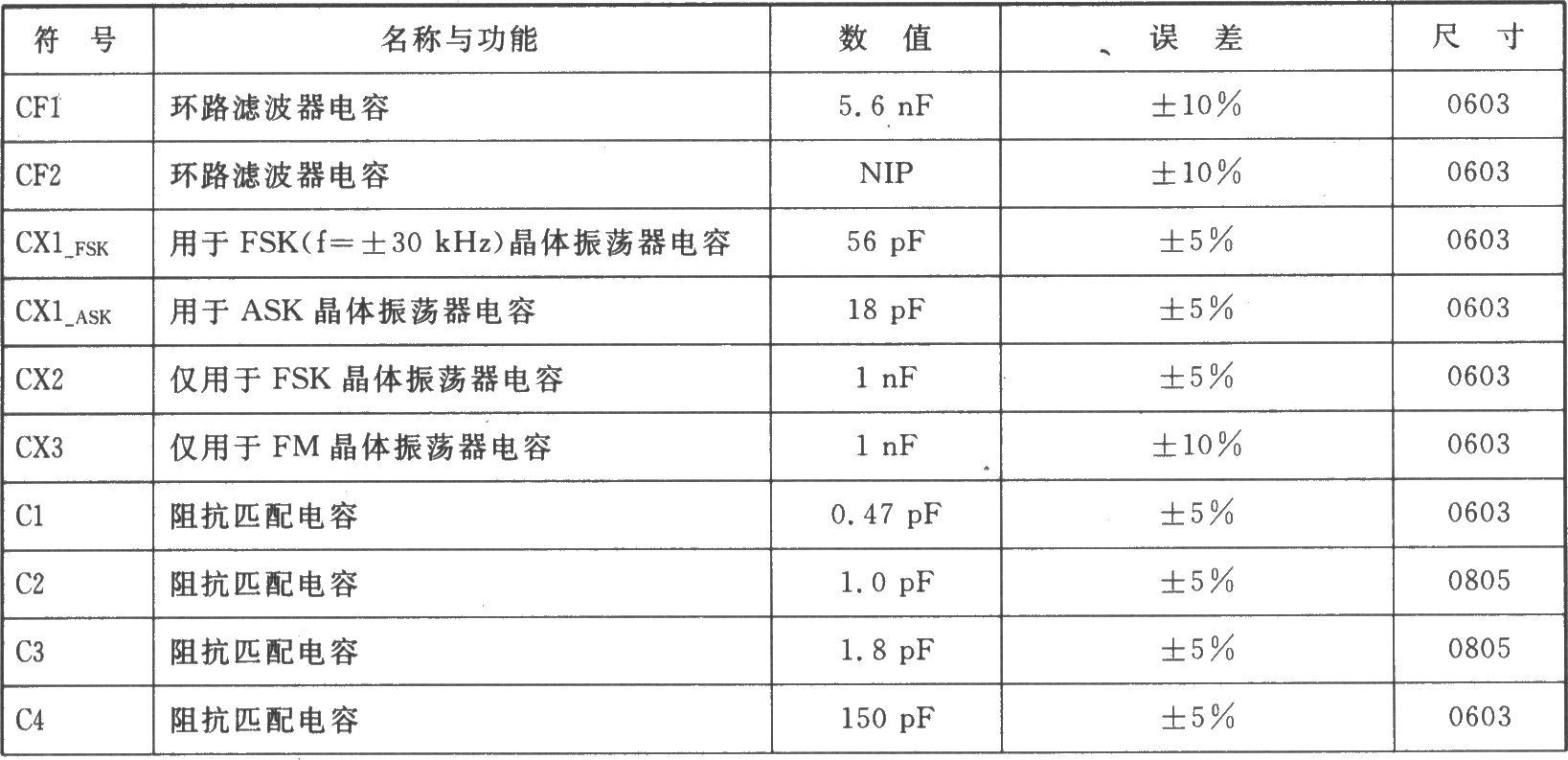

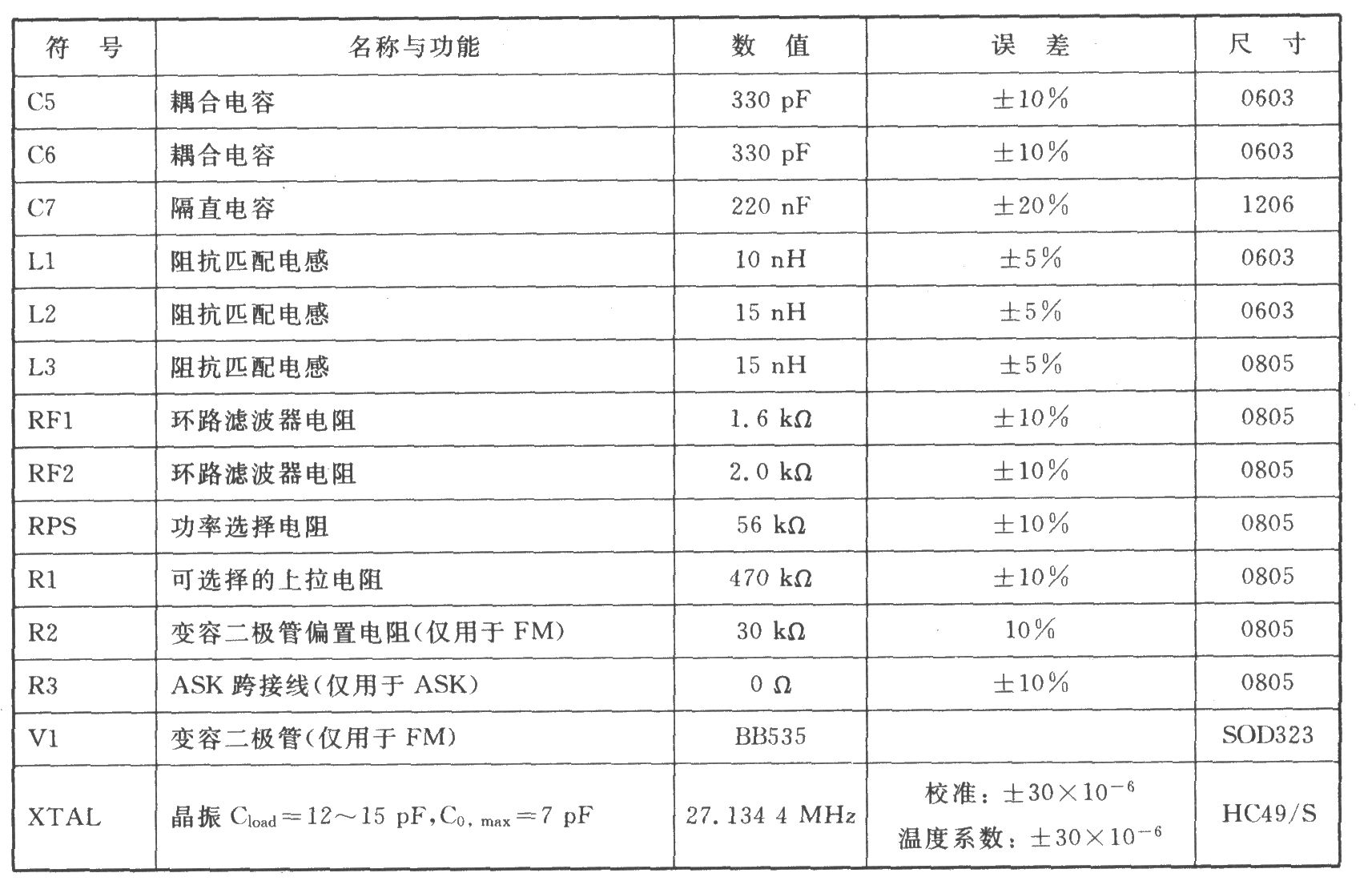

TH7108 FSK、ASK和FM电路元器件参数表
