本电路图所用到的元器件：

HHX1000 MMC145026D

HXl000是微型发射器模块，是专门为欧洲ETSI I—ETS 300 220和德国FTZ l7 TR 2100标准的遥控器和无线安全数据传输操作而设计的。 主要技术特点如下： ·由外部数字编码器产生OOK调制； ·载波频率是由晶体振荡器产生，声表面波(SAW)稳定，输出的噪声由SAW滤波器抑制； ·工作频率为433.720～434.120 MHz； ·电源电压为2.7～3.3 V； ·工作电流为7～10 mA，待机电流为l.0 μA； ·RF输出功率为-5～0 dBm。

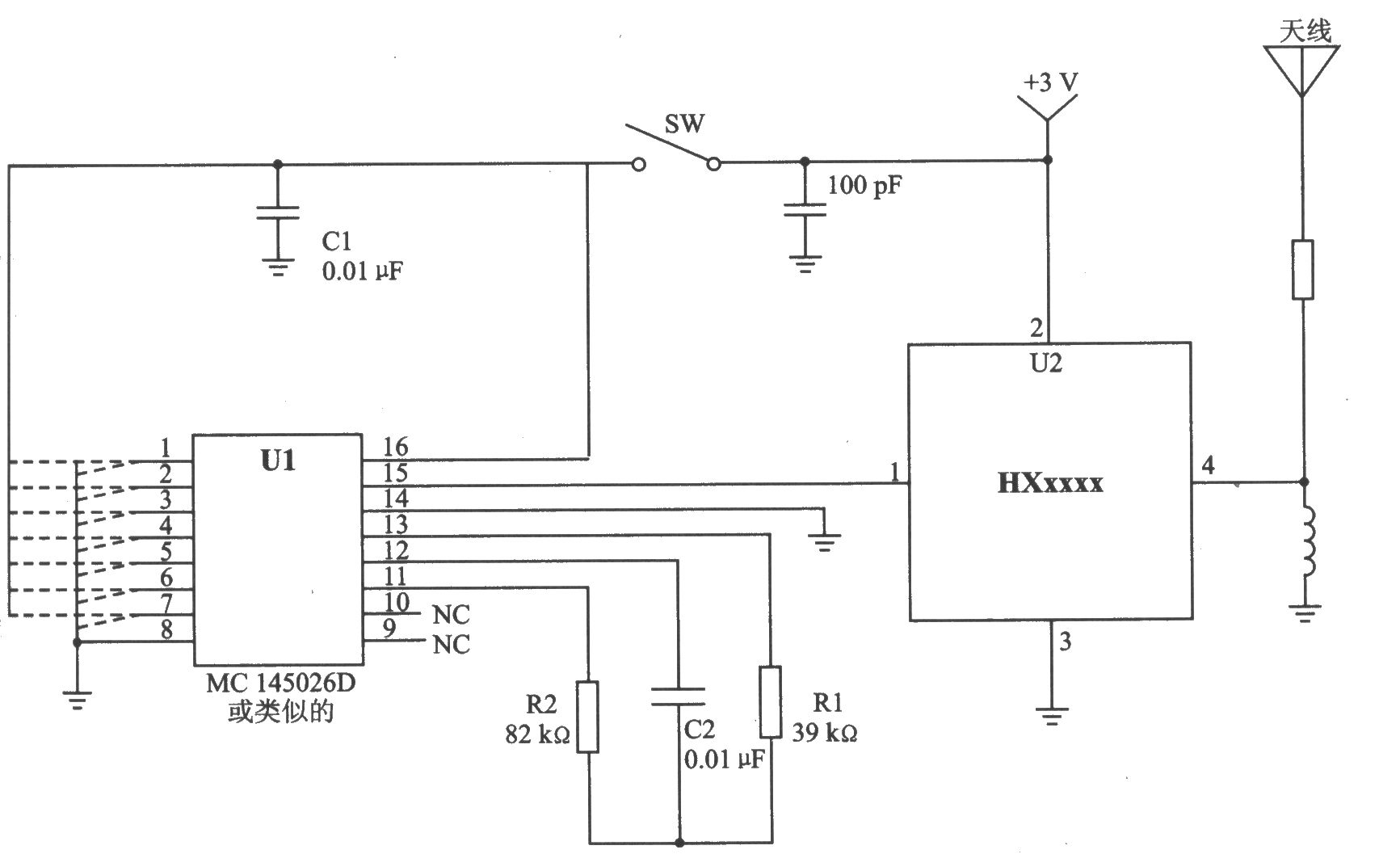

HXl000的应用电路
