本电路图所用到的元器件：

nRF402

nRF402是单片UHF发射器，符合ETSI规范EN 300 220一I Vl.2.1标准，适合报警器、自动读表、无键进入、家庭自动化、遥控和无线数字通信等应用。 主要技术特点如下： ·工作频率为433.92或434.33 MHz； ·数据传输速率为20 Kb／s； ·FSK调制方式； ·电源电压为2.7～3.6 mV； ·最大射频输出功率为l0 dBm； ·工作电流为8 mA，待机模式电流为8μA； ·天线接口是差动式结构，适合PCB天线，推荐天线通道差动负载阻抗为400 Ω。

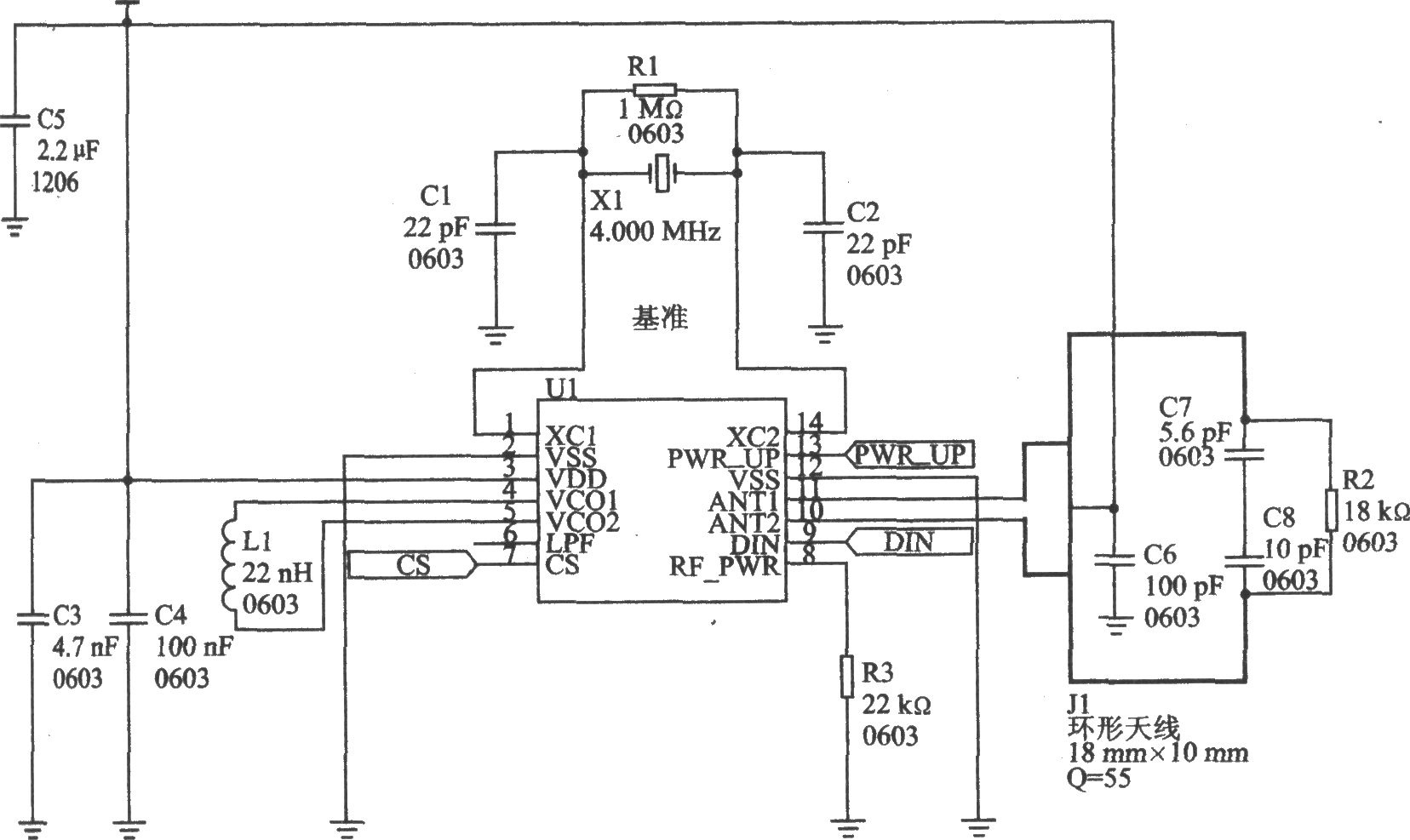

nRF402的应用电路
