本电路图所用到的元器件：

MMAX2700 MMAX2701

MAX2700/MAX2701是一个高线性的I／Q直接下变频(零IF)接收器，适合在无线局域网(WLL)、宽带扩频系统、双向MMDS、宽带2.4 GHz ISM无线电和数字微波无线电等系统中应用。 主要技术特点如下： ·工作频率：MAX2700为1.8～2.1 GHz，MAX2701为2.1～2.5 GHz； ·基带放大器可变增益控制范围大于60 dB，具有基带增益偏移校正回路； ·噪声系数为3.5 dB(在1960 MHz)； ·在最大增益时，输入IP3为一7.5 dBm； ·3 dB基带通道带宽为56 MHz； ·电源电压为+2.7～+3.3 V； ·电源电流为235 mA，低功耗模式电流为20μA； ·功率消耗为2 W(TA=+70℃，超过+70℃每上升l℃降额27 mW)。

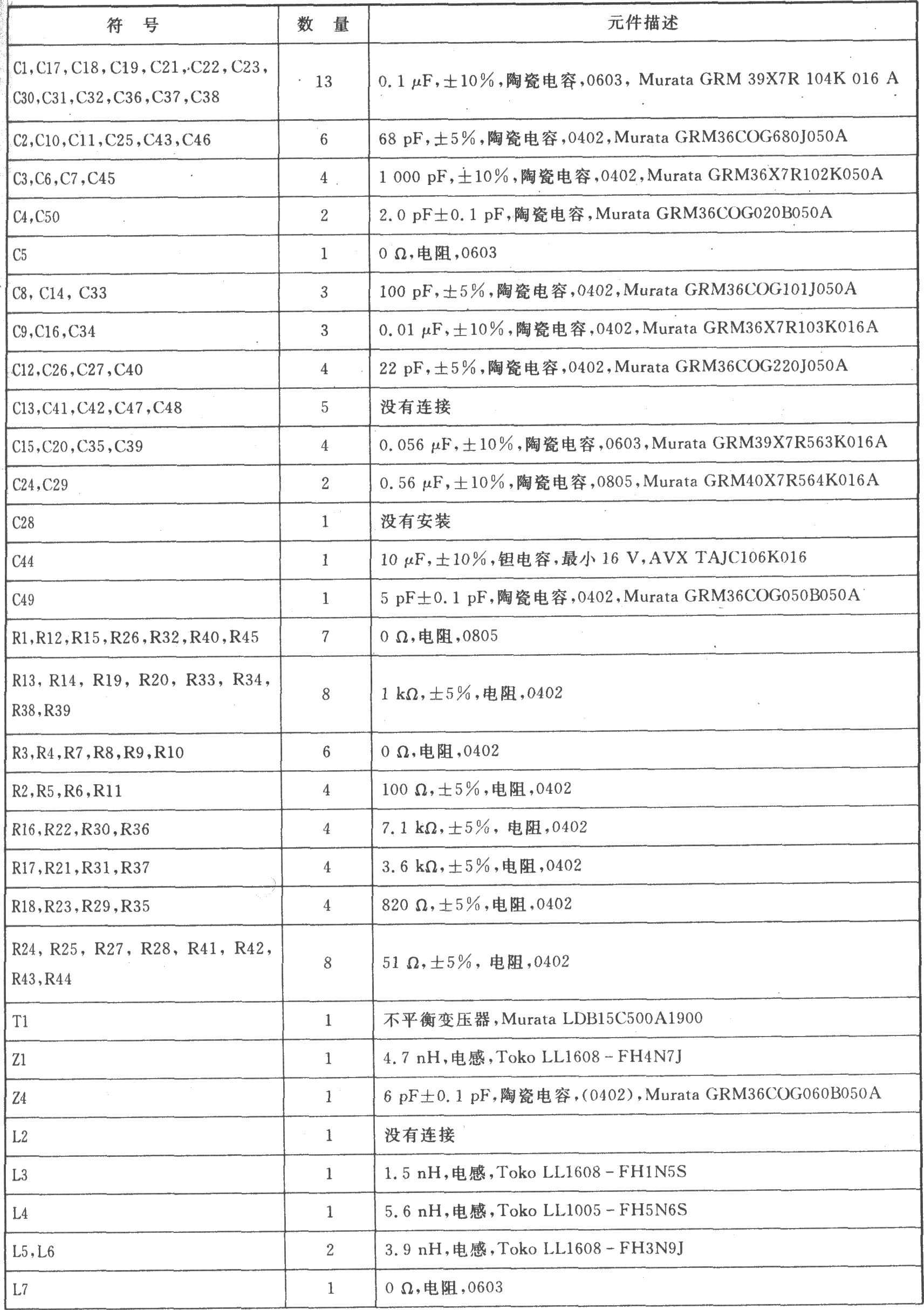

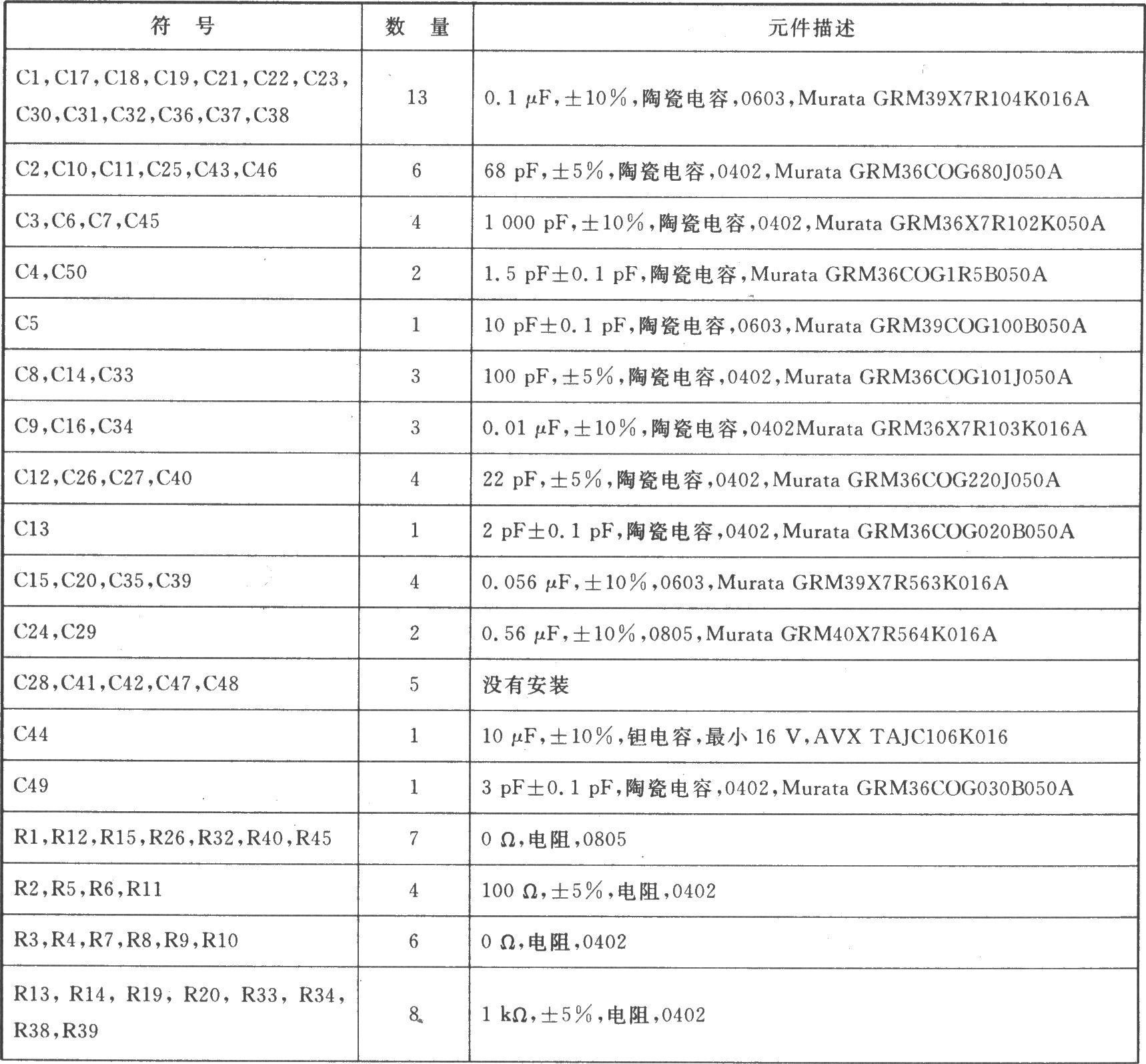

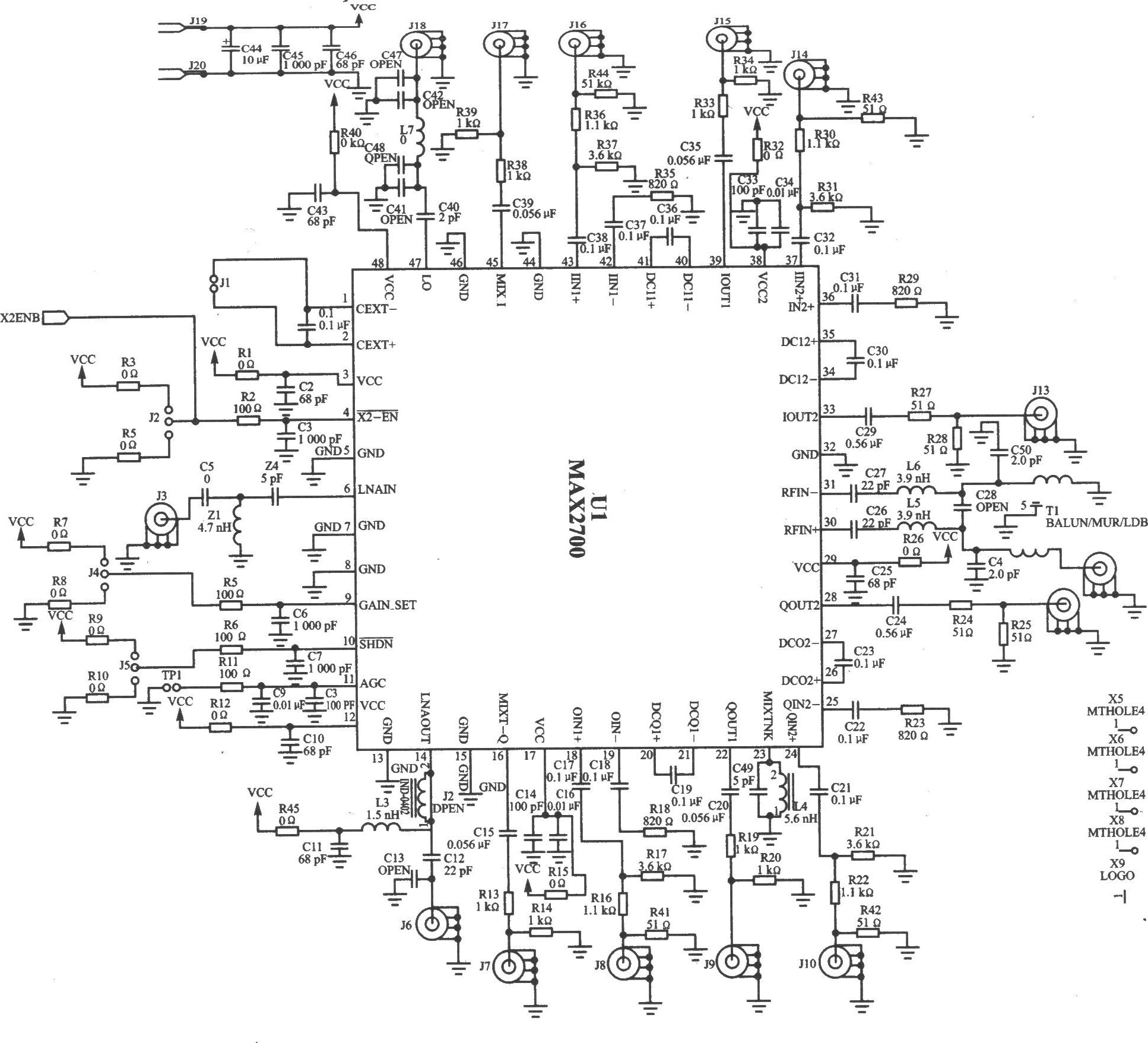

MAX2700 1 960 MHz应用电路MAX2700 1 960 MHz应用电路元器件

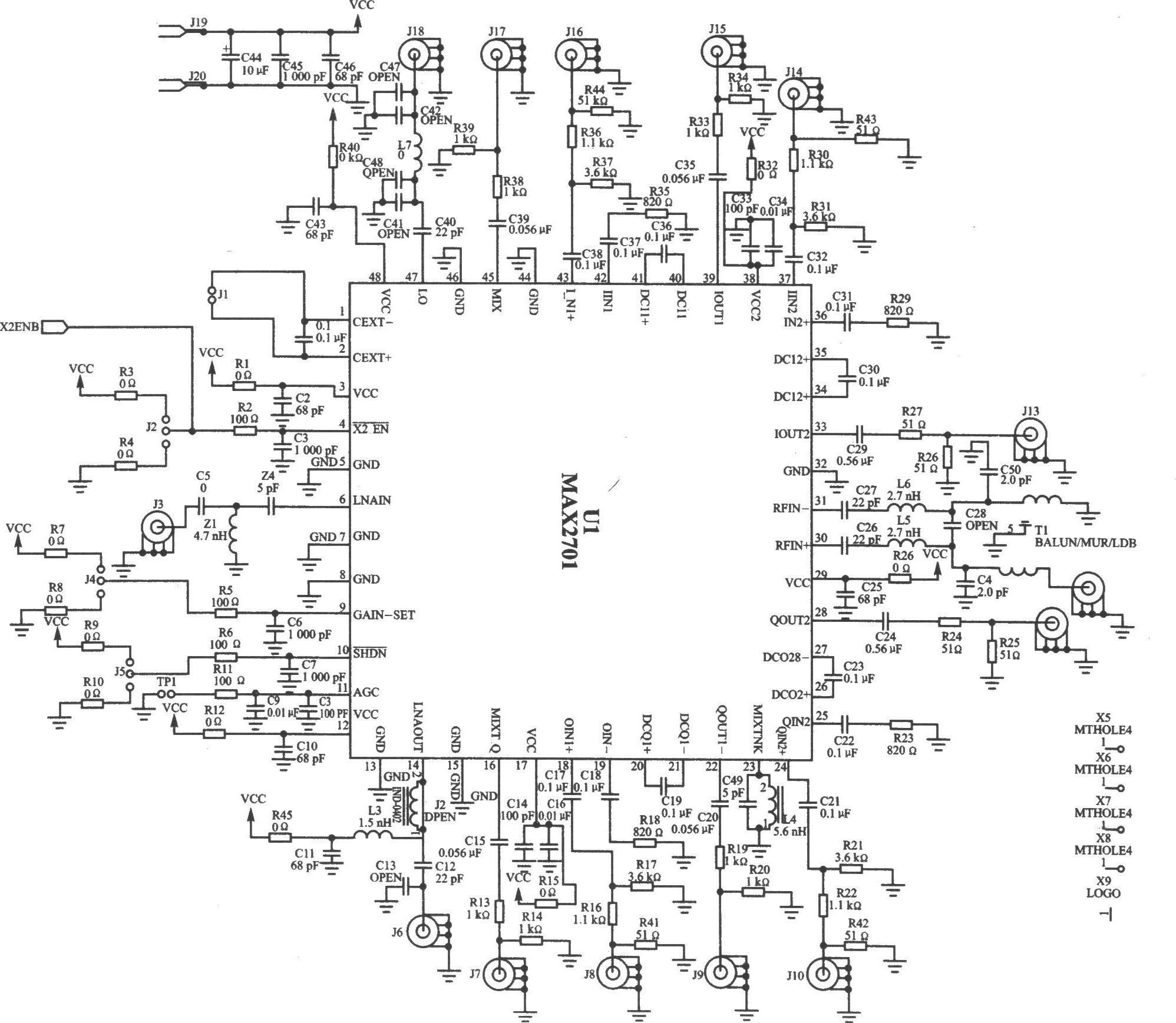

MAX2701 2 400 MHz应用电路

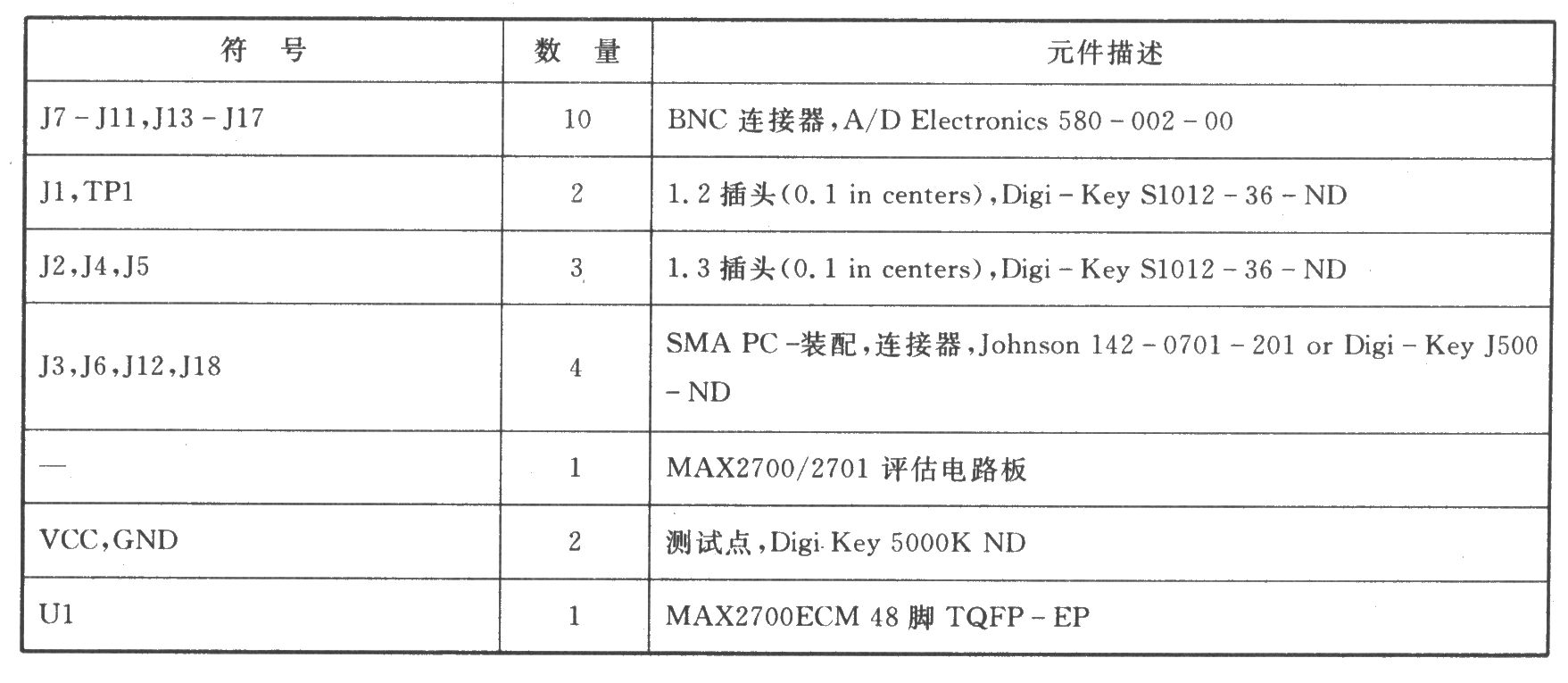

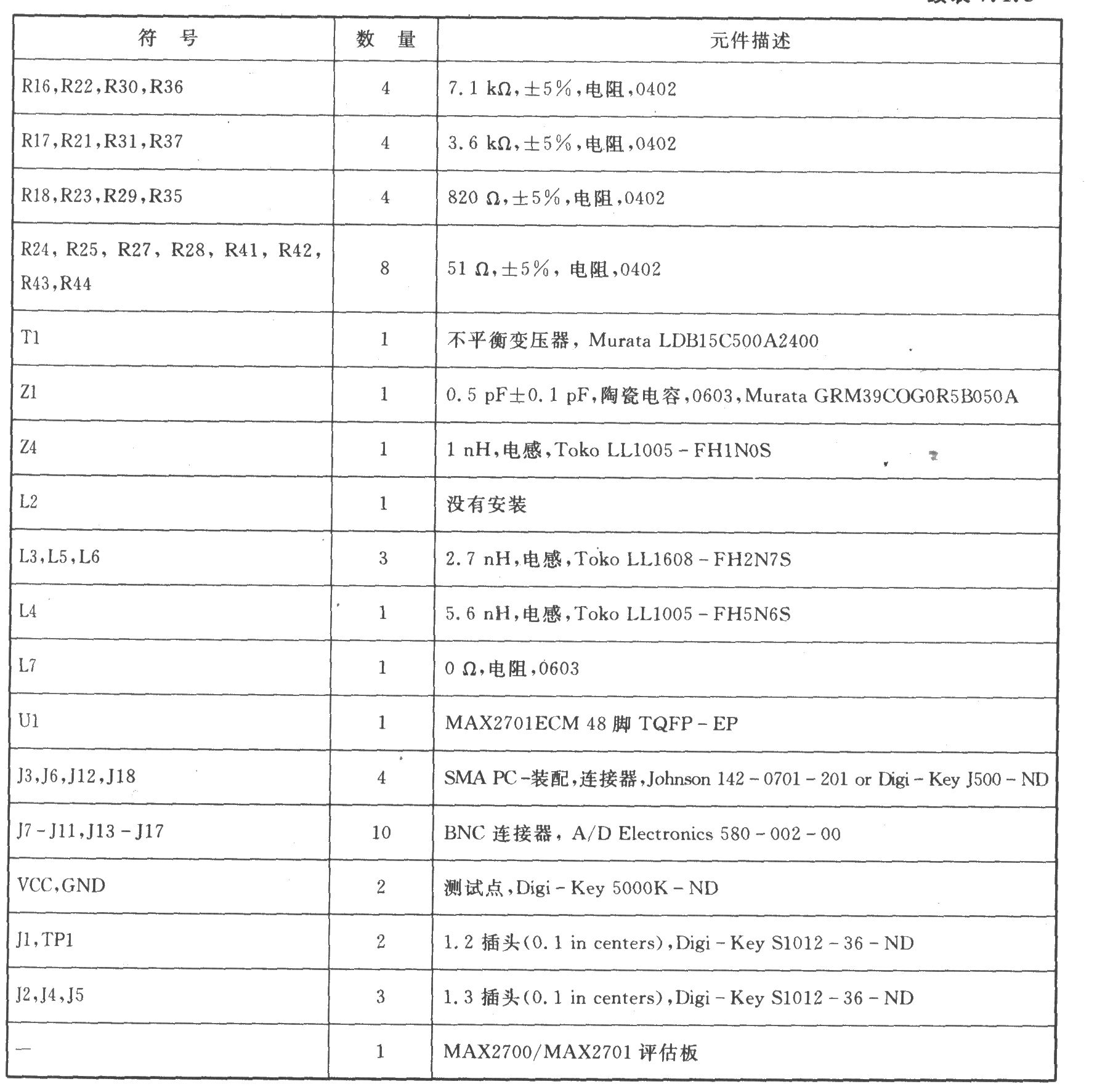

MAX2701 2 400 MHz应用电路元器件
