本电路图所用到的元器件：

MMICRF003 MICRF033

MICRF003/MICRF033是采用Micrel公司QwikRadioTM技术的一款“天线输入一数据输出”单片接收器。它适合在高可靠、低价格、大批量无线产品中应用，可用于无线遥控、安防系统、低数据速率调制/解调器和远距离仪表数据采集等领域。 主要技术特点如下： ·工作频率为800～1000 MHz； ·接收灵敏度为-95 dBm，用单极天线，其典型接收范围大于l70 m； ·数据传输速率为5 Kb/s(SWP)或20 Kb/s(FIXED)； ·工作电压为4.75～5.5 V； ·工作电流为4 mA，待机电流为lμA； ·自动调谐，无须手工调节，不需要滤波器或电感器； ·用标准的CMOS集成接口连接外部编码器和微处理器，并有使能和唤醒功能； ·天线电磁辐射低。

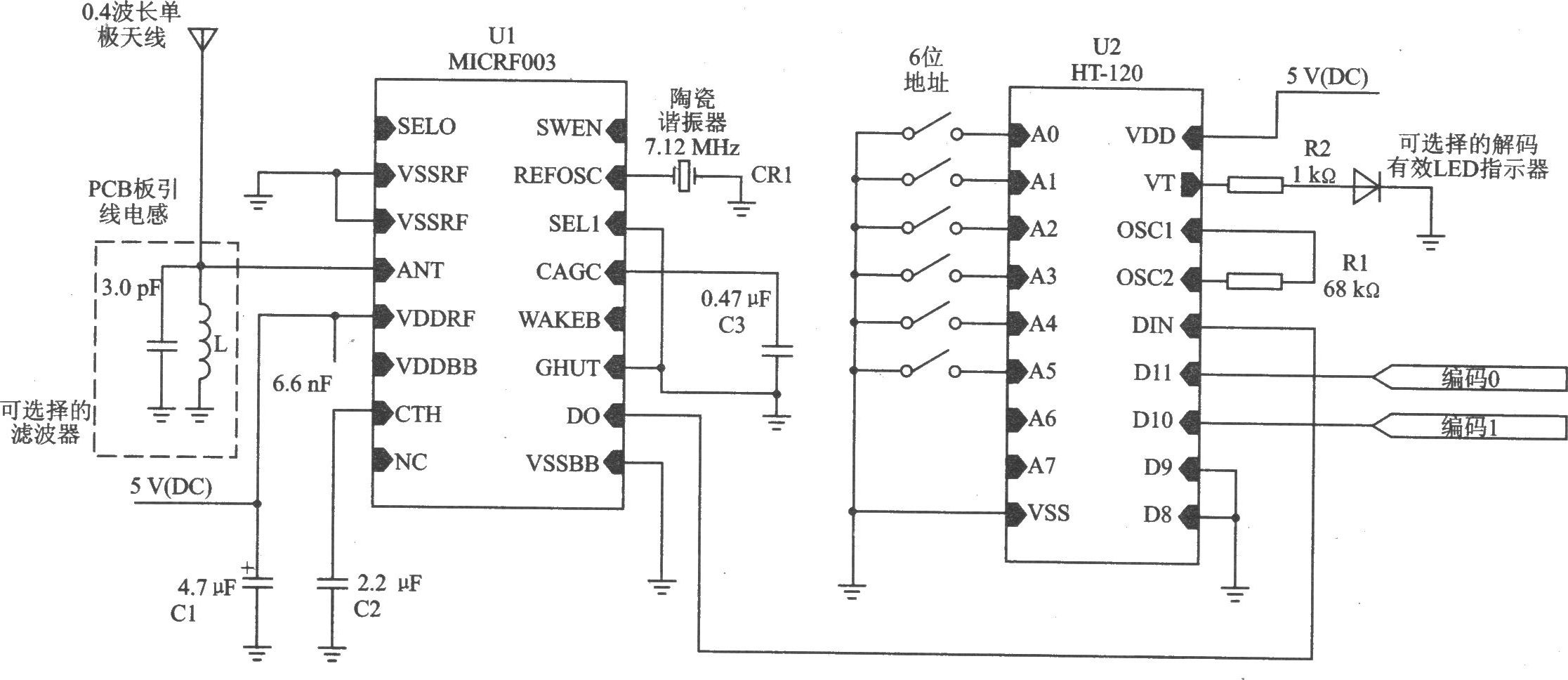

MICRF003应用电路

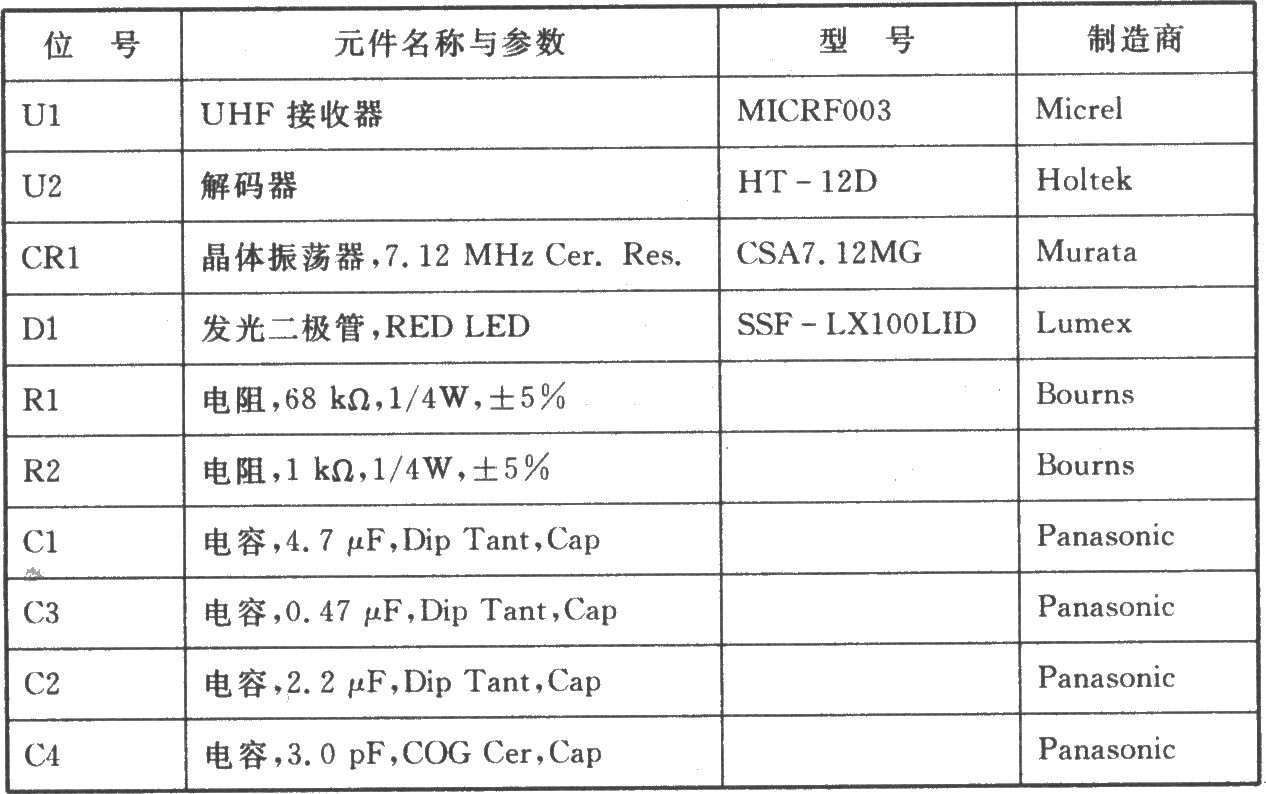

MICRF003应用电路元器件
