本电路图所用到的元器件：

748 741 22N2374

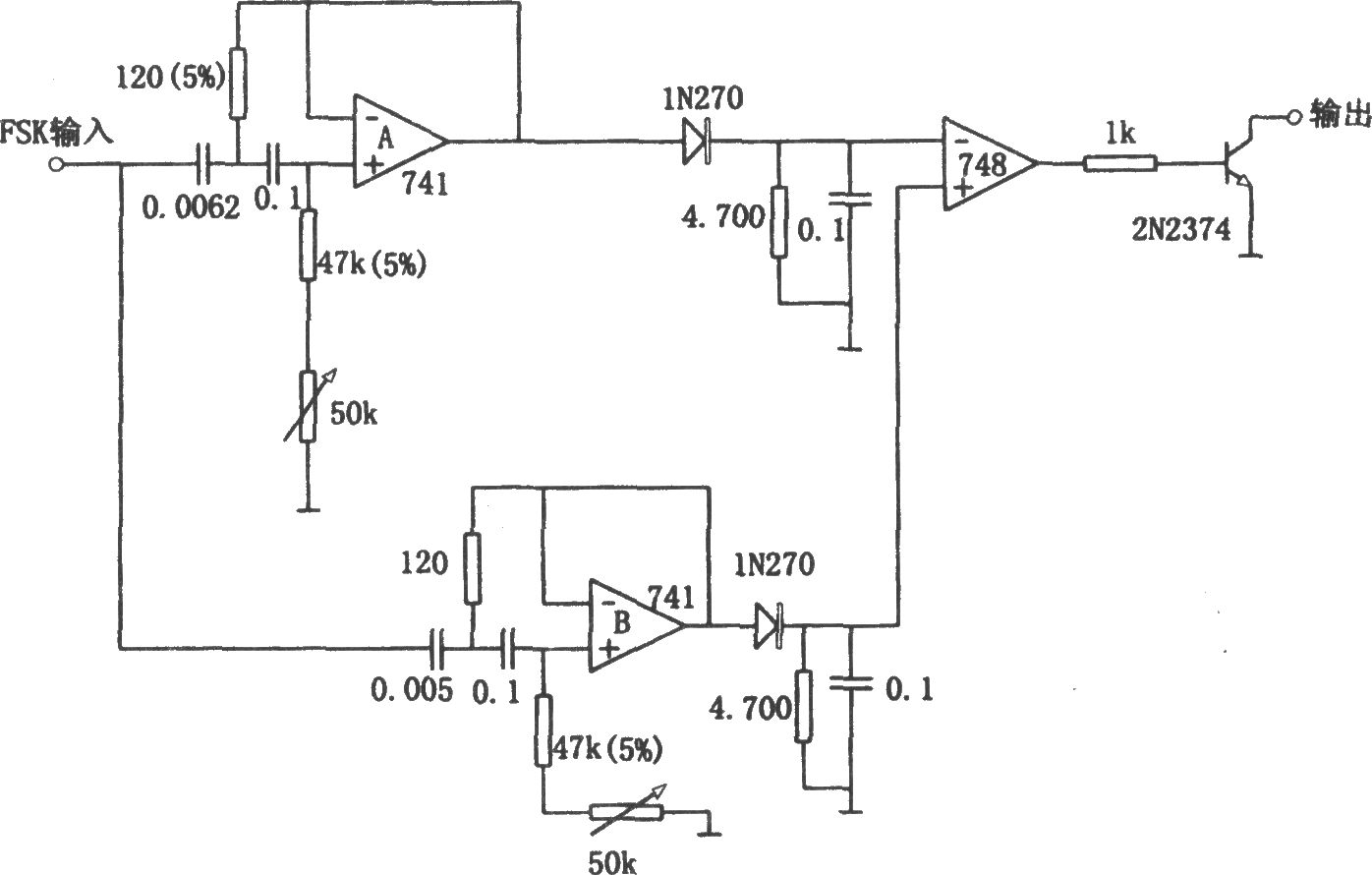

如图所示为用有源滤波器构成的频移解调电路。用有源滤波器代替LC调谐回路，可使频移键控解调器避免使用庞大和昂贵的电感线圈，不仅体积小，而且能改善解调器的性能。本电路用来解调110比特频移键控信号，它的符号位频率为2225Hz，空位频率为2025Hz。滤波器A允许通过空位频率2025Hz。而滤波器B允许通过符号位频率2225Hz，因此，符号位频率出现在输入端时，晶体管饱和，输出短路。当空位频率出现在输入端时，晶体管截止，输出开路。调节电路时，分别将符号位频率和空位频率输入电路，调节对应的50kΩ电位器，使两个滤波器输出分别为最大。
