本电路图所用到的元器件：
MGCT04是专为双频带、双模式蜂窝900 MHz/PCS l900 MHz移动电话设计的发射器，能用于TDMA/AMPS或CDMA/AMPS两种系统。MGTC04具有与Zarlink半导体公司和其他公司产品兼容的基带和混合信号接口电路。主要技术特点如下：·VHF振荡器频率经8分频后输出；·900 MHz和1900 MHz双射频通道；·具有温度补偿的AGC放大器，可变增益范围为90 dB；·具有片上有源滤波器，免去了外部IF SAW滤波器；·RF频率为750～2000 MHz；·I/Q正交调制器；·电源电压为4 V；·工作电流为ll8～160 mA，待机模式电流为8～10 mA，睡眠模式电流为75uA；·输出功率为+8～+19 dBm。

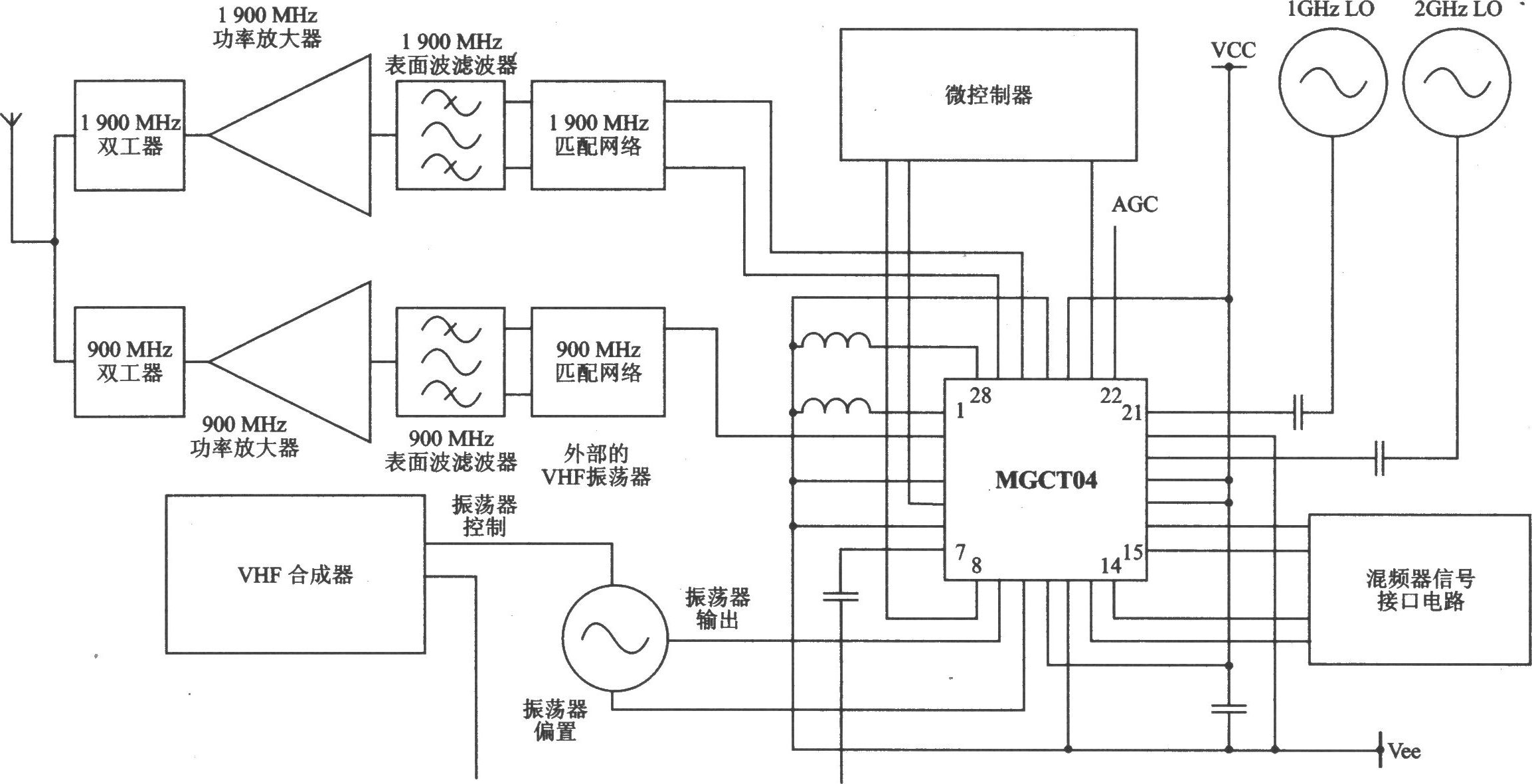

MGCT04 典型应用电路
