本电路图所用到的元器件：

MMICRF102

MICRFl02是一款真正的“数据输入一无线输出”的发射器芯片。它适合自动遥控无线钥匙进入系统(RKE)、遥控系统、数据通信和安防系统中应用。 主要技术特点如下： ·工作频率为300～470 MHz； ·ASK／00K调制； ·数据传输速率为20 Kb／s； ·天线自动调谐； ·电源电压为4．5～5．5 V； ·工作电流为8 mA，待机电流为l．0μA； ·RF输出功率为-2．5 dBm；·变容二极管调谐范围为5～8 pF。

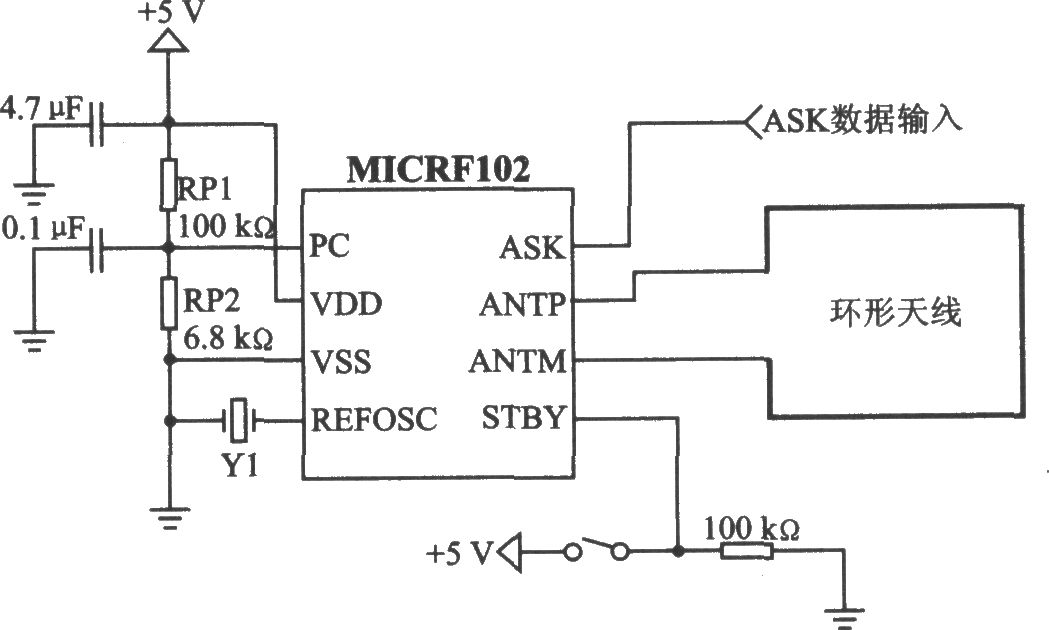

MICRFl02应用电路
