本电路图所用到的元器件：

UU3745BM

U3745BM是一款单片PLL接收器，是为满足低数据速率、低成本RF数据传输系统的要求而开发的。U3745BM与PLL RF发射机U27458配合使用，适合在遥测、保安技术和无键输入系统等领域中应用。主要技术特点如下： ·数据传输速率为l～10 Kbs；·编码方式为曼切斯特或双相位方式；·工作频率为300～450 MHz；·ASK调制解调方式；·灵敏度为-ll3．5 dBm；·电源电压为4.5～5.5 V；·工作电流为7.0～8.6 mA，睡眠模式电流为l90～350μA；·单端RF输入，容易与λ／4天线或PCB 板的印制天线相适配；·符合美军标MIL-STD883 ESD保护(4KV HBM)；·工作温度为-40～85℃。

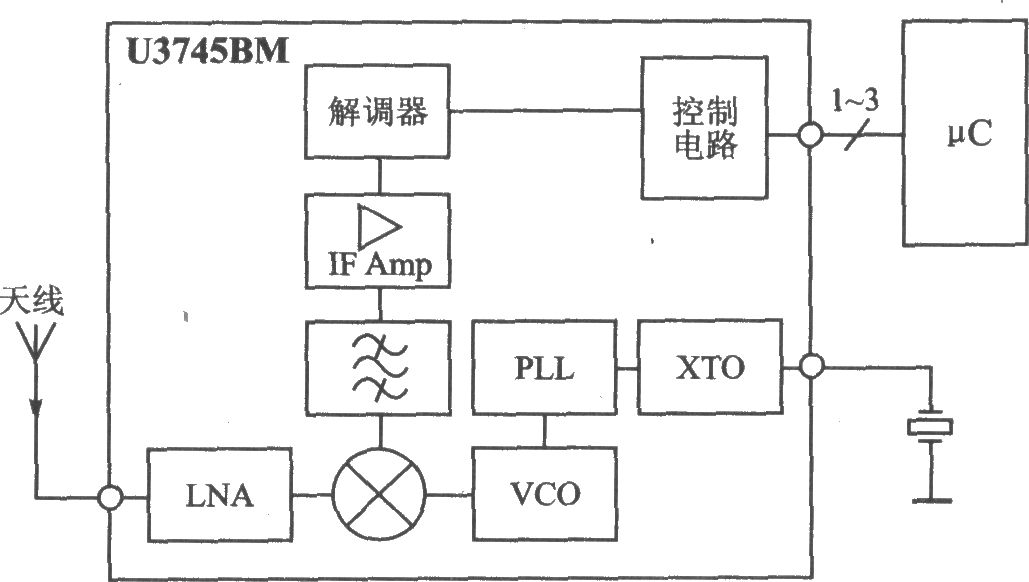

U3745BM的UHF ASK遥控接收器电路方框图
