本电路图所用到的元器件：

RXD-433 RXD-418 RXD-315

RXD-433/418/315-KH系列接收器模块由一个高性能的射频接收器和一个解码器组成。与其配套使用的编码发射器模块有TTXE-315-KH(315 MHz)、TTXE-418-KH(418 MHz)和TTXE-433-KH(433 MHz)。该系列模块适用于远距离遥控、无钥匙进入系统、车库门的开启、照明控制系统、火灾/安全报警和工业自动化控制等系统。 主要技术特点如下： ·能够接收1～8个并行输入状态，地址编码为310组；·接收距离超过90 m(300 ft)；·灵敏度为-l00 dBm； ·接收速率为4.8 Kb/s；·工作电压为2.7～4.2 V；·工作电流为8 mA，待机电流为950μA； ·SAW体系结构，紧凑的SMD封装； ·除了天线以外，不需要其他的外部射频元件。

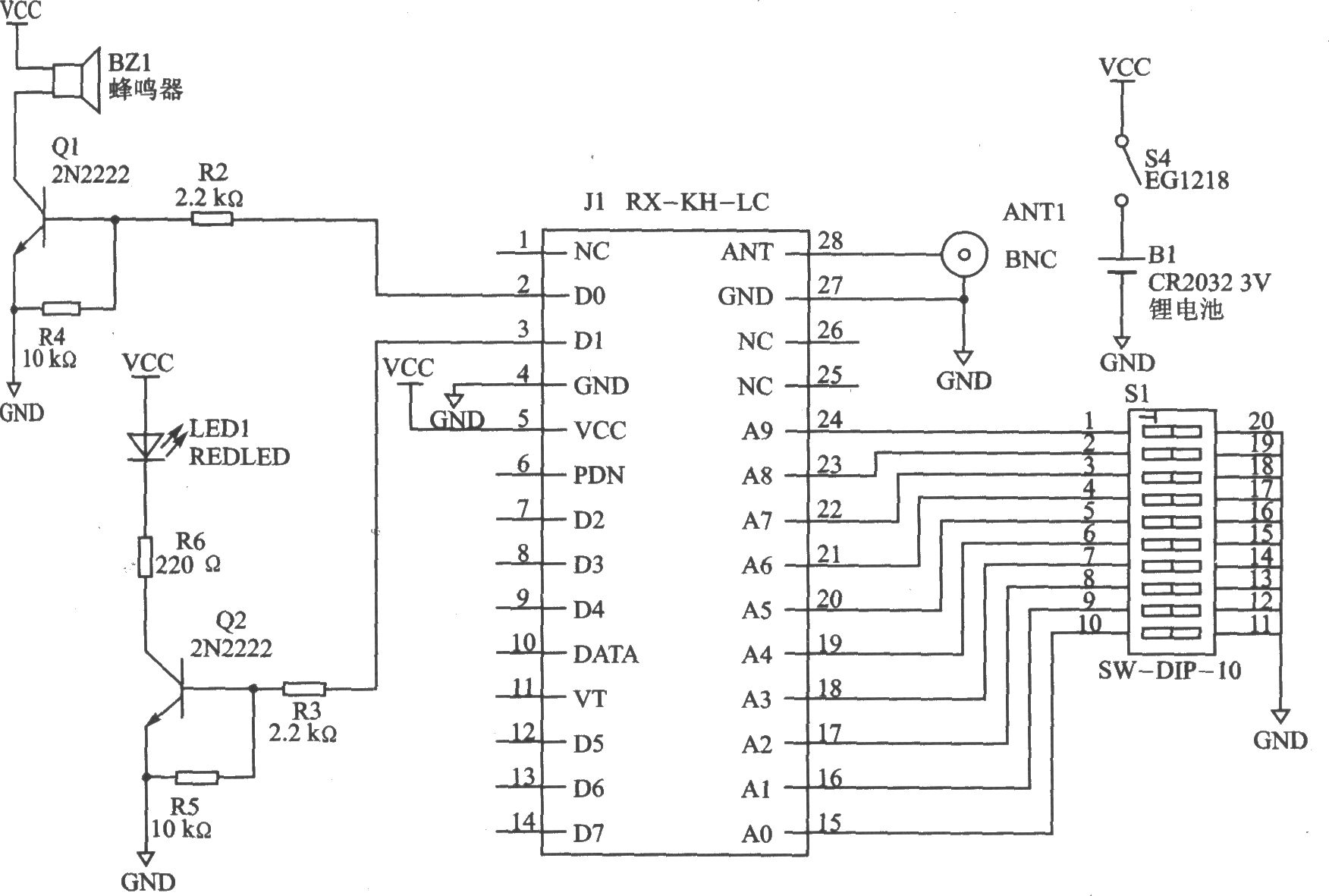

RXD-433／418／31S-KH的基本遥控接收器电路
