本电路图所用到的元器件：

TTDA5100 HSC360

TDA5100是一个有高效功率放大器的发射器芯片，可用于无键进入系统、遥控系统、通信和安防系统中。 主要技术特点如下： ·工作频段为868～870 MHz和433～-435 MHz： ·ASK／FSK调制方式； ·电源电压为2.1～4 V： ·工作电流为8 mA，待机模式电流为l00 nA： ·具有高效功率放大器，能驱动环形天线。

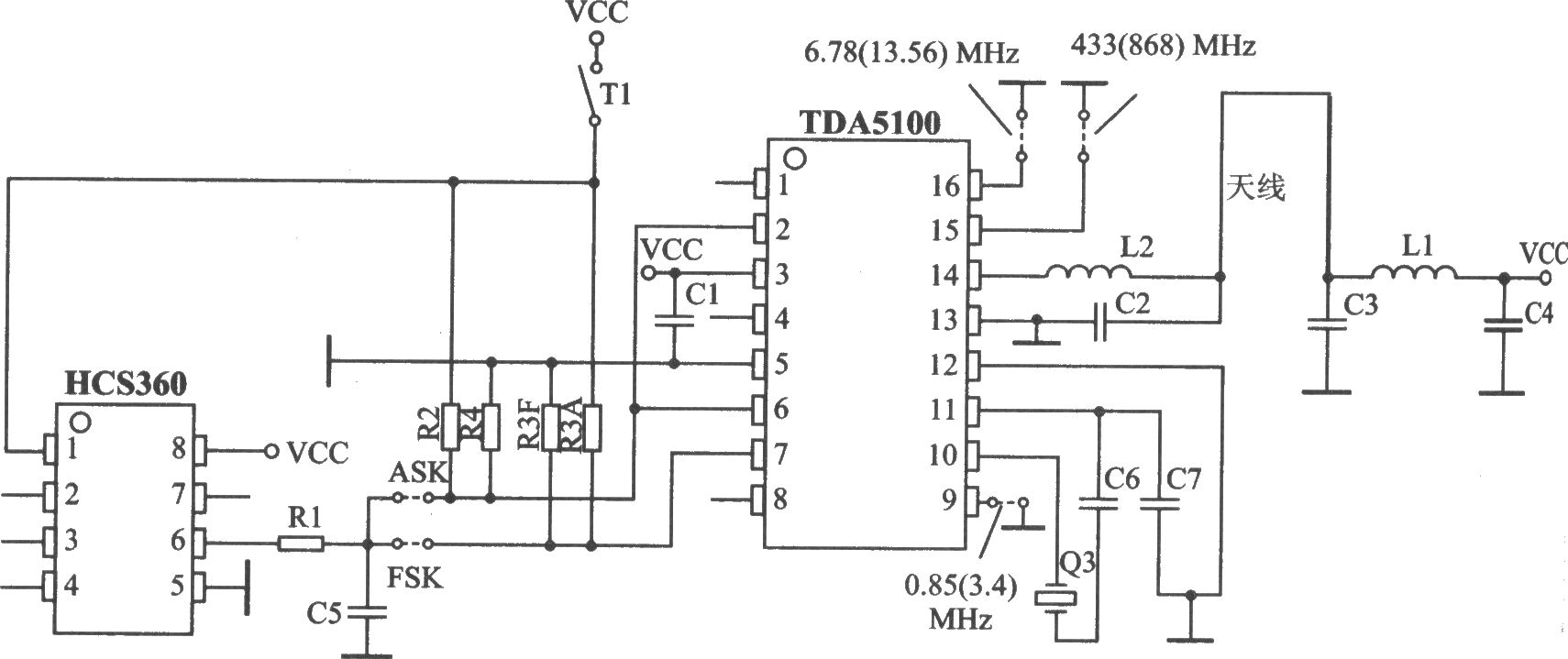

TDA5100的应用电路

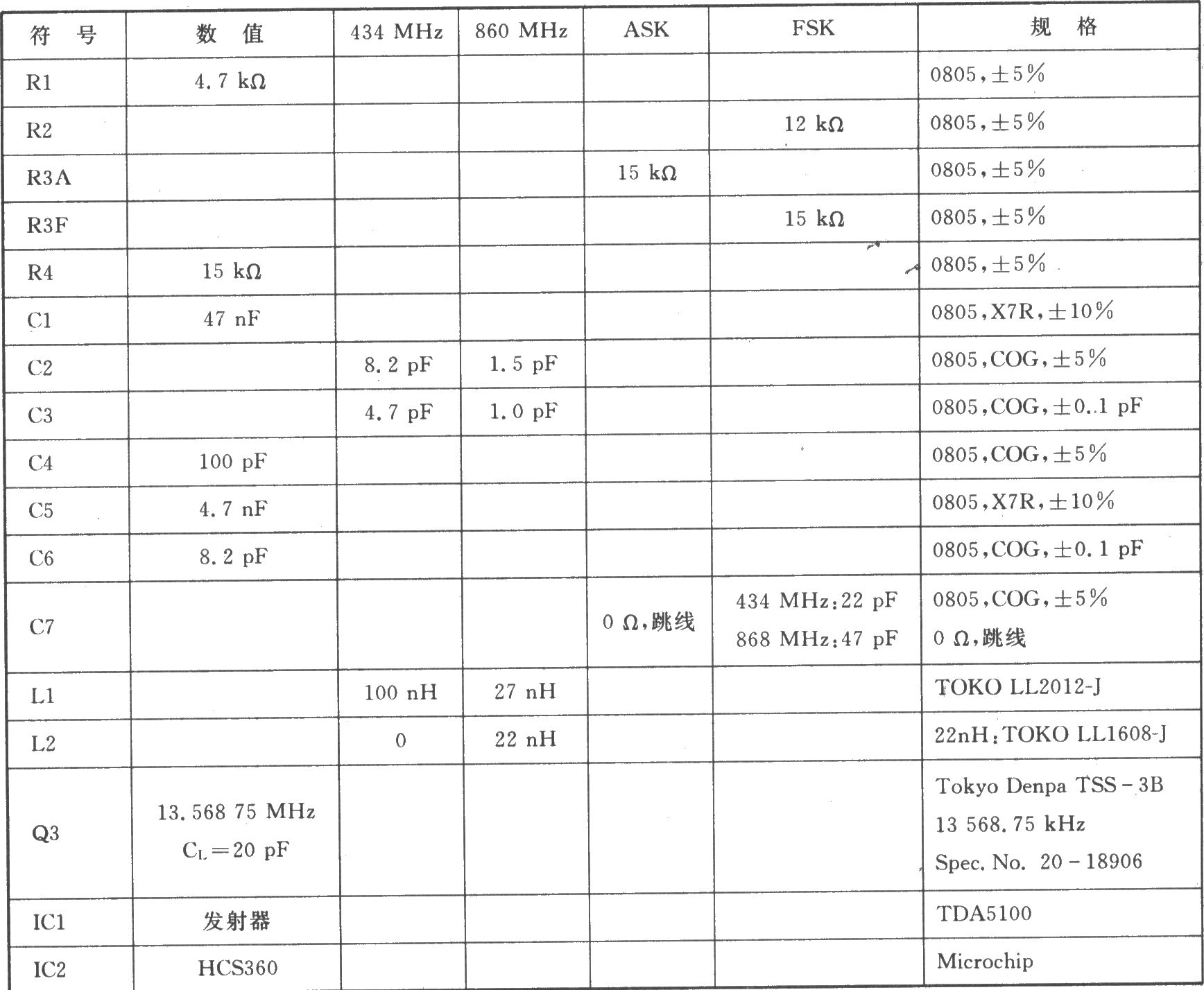

TDA5l00应用电路元件参数表
