本电路图所用到的元器件：

MMICRF104

MICRFl04采用了Micrel公司最新的QwikRadioTM技术，是一个真正的“数据输入一无线输出”的低电压发射器芯片。它与该公司生产的QwikRadioTM系列接收器配合使用，适合自动遥控无钥匙进入系统(RKE)、遥控风扇／灯具控制系统、车门开启发射器、遥测传感器数据传输和安防系统中应用。 主要技术特点如下： ·工作频率为300～470 MHz； ·ASK／OoK调制； ·数据传输速率为20 Kb／s； ·天线自动调谐； ·电源电压为4.5～5.5 V；·最大工作电流为35 mA，待机电流为l.5 mA；

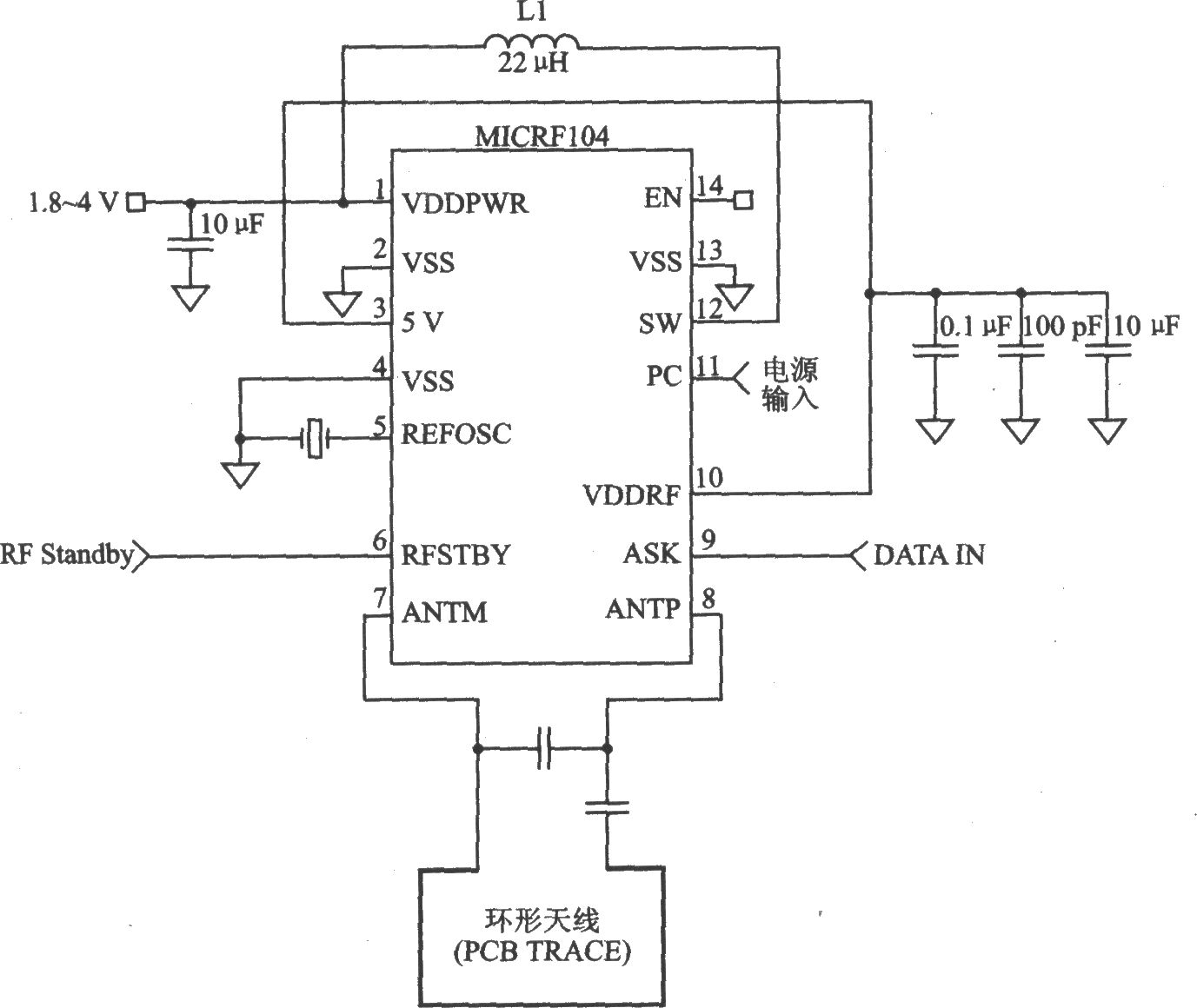

MICRFl04应用电路电原理图
