本电路图所用到的元器件：

TTH72031

TH72031是一个单片FSK发射器芯片。它符合EN 300 220标准，适合工作在欧洲的MHz ISM频段和北美的915 MHz ISM频段。TH72031可用于无钥匙进入、遥控/遥测、器通信和安防等系统中。主要技术特点如下：·工作在850～930 MHz频段；·FSK调制方式； ·FSK数据速率为40 Kb/s；·单端RF输出；·输出功率为-l2～+8．5 dBm可调；·电源电压为1.9～5.5 V；·工作电流为4～14 mA可调，待机模式最大电流为l00 nA；·功率消耗为0.12 W；·工作温度为-40～85℃。

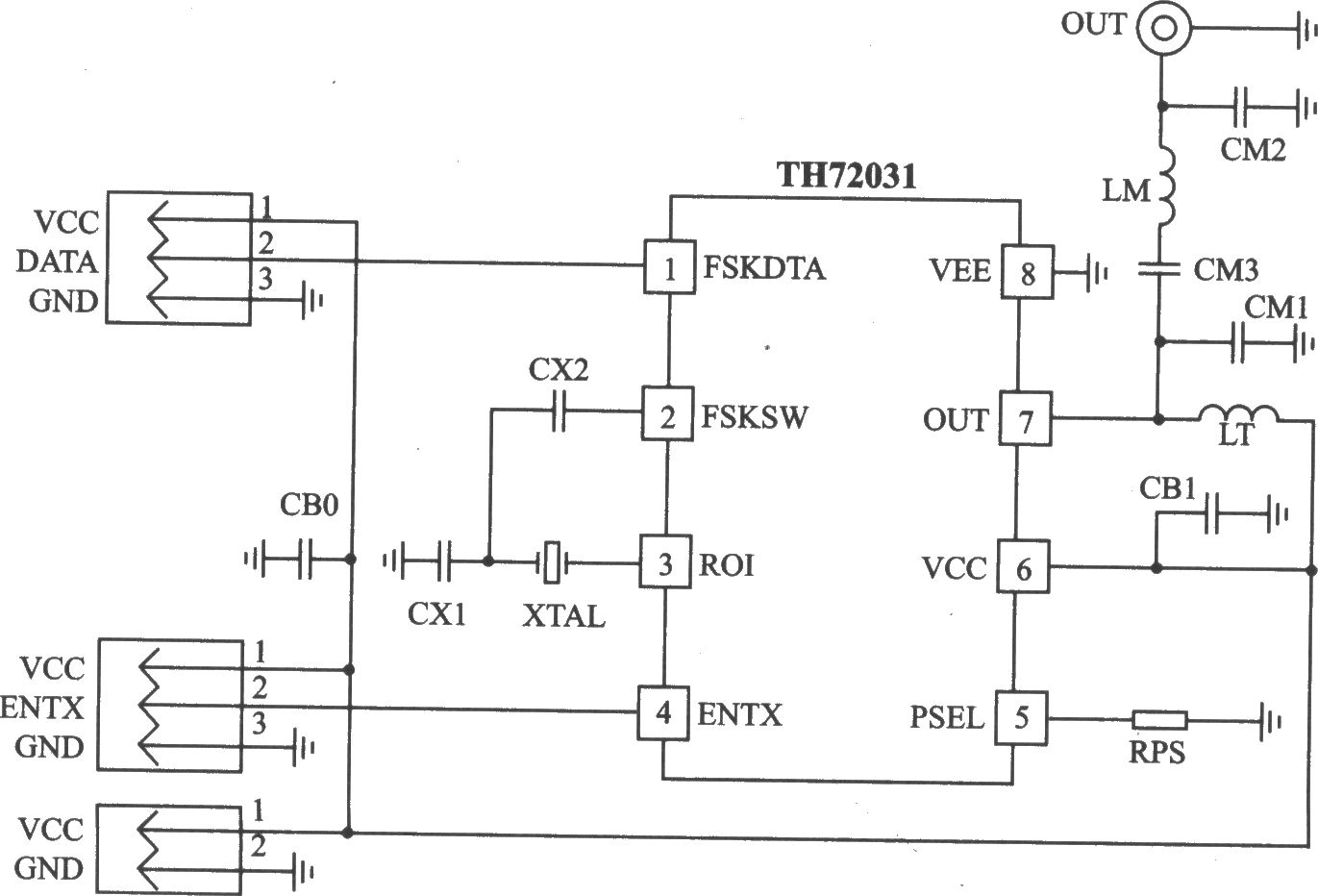

TH72031的应用电路

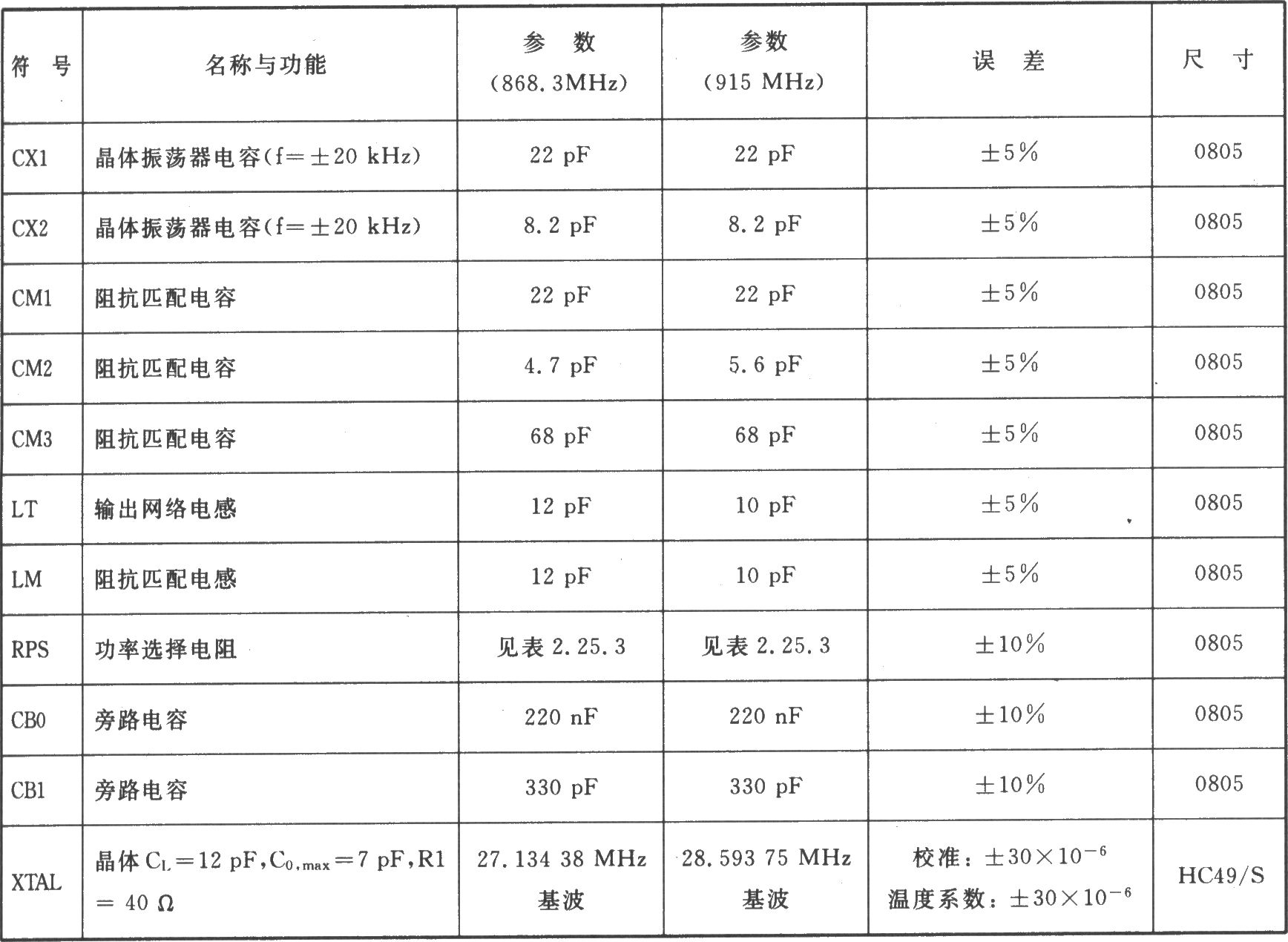

TH72031应用电路元器件
