本电路图所用到的元器件：

RF400E FM-RTFQ1-868

FM-RTFQl-xxx是高效率FM发射器。该系列产品有FM-RTFQl-315 MHz、FM-RTFQ1-433 MHz和FM-RTFQl-868 MHz三个型号，与之配套的接收器是FM-RRFQ1-315 MHz、FM-RRFQl-433 MHz和FM-RRFQl-868 MHz。它们适合在无线安防系统、汽车报警和遥控／遥测等中应用。 主要技术特点如下： ·工作频率为315/433/868 MHz； ·发射距离可达250 m； ·数据传输速率为9.67 Kb/s， ·电源电压为2.1～4.0 V；·最大工作电源电流为8 mA，最大待机电流为l00 nA；·最大输出功率为+5 dBm(50Ω负载，VCC=3．3 V)；·工作温度范围为-20～+85℃。

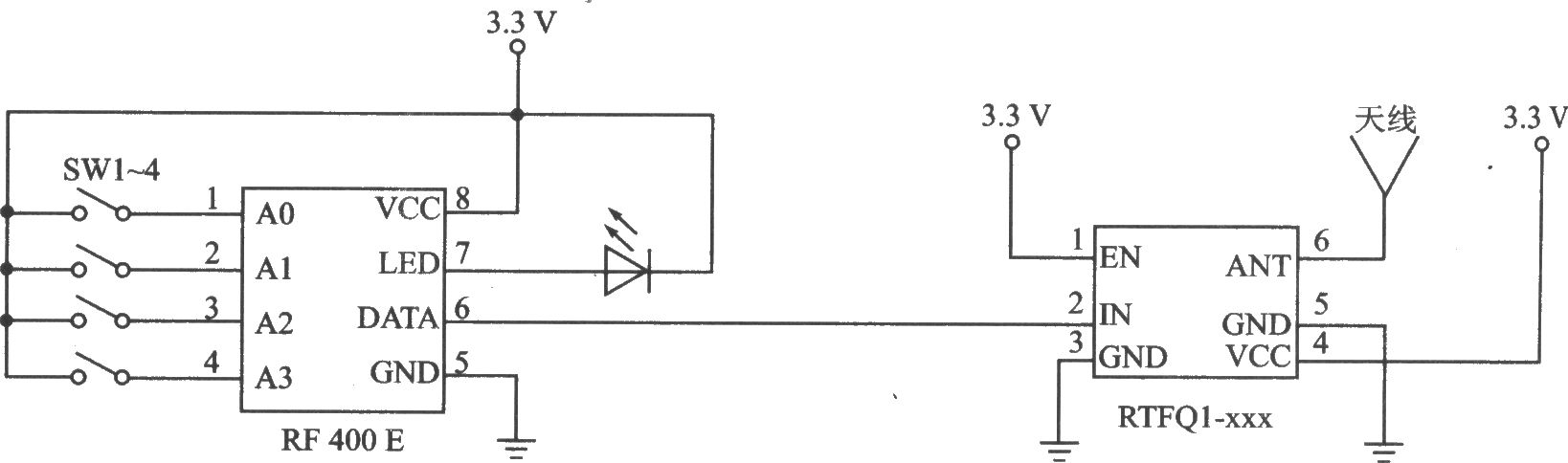

FM-RTFQl-xxx的典型应用电路
