本电路图所用到的元器件：

UU3742BM

U3742BM是一款单片PLL接收器，是为满足低数据速率、低成本RF数据传输系统的要求而开发的。U3742BM与PLl RF发射器UU2741B配套使用，适合在遥测、保安技术和无键输入系统等领域中应用。 主要技术特点如下： ·数据传输速率为l～10 Kb/s； ·编码方式为曼切斯特或双相位方式； ·工作频率为300～450 MHz； ·ASK/FSK调制/解调方式； ·灵敏度为-ll2 dBm； ·电源电压为4.5～5.5 V； ·工作电流为7.0～8.6 mA，睡眠模式电流为l90～276μA； ·符合美军标MIL-STD883 ESD保护(4KV HBM)； ·单端RF输入，容易与λ/4天线或PCB板的印制天线相适配； ·有可编程输出接口，满足灵敏度选择和外设控制； ·通过双向数据线实现与微控制器μC的通信； ·利用微控制器μC可以实现电源管理；·工作温度为-40～85℃。

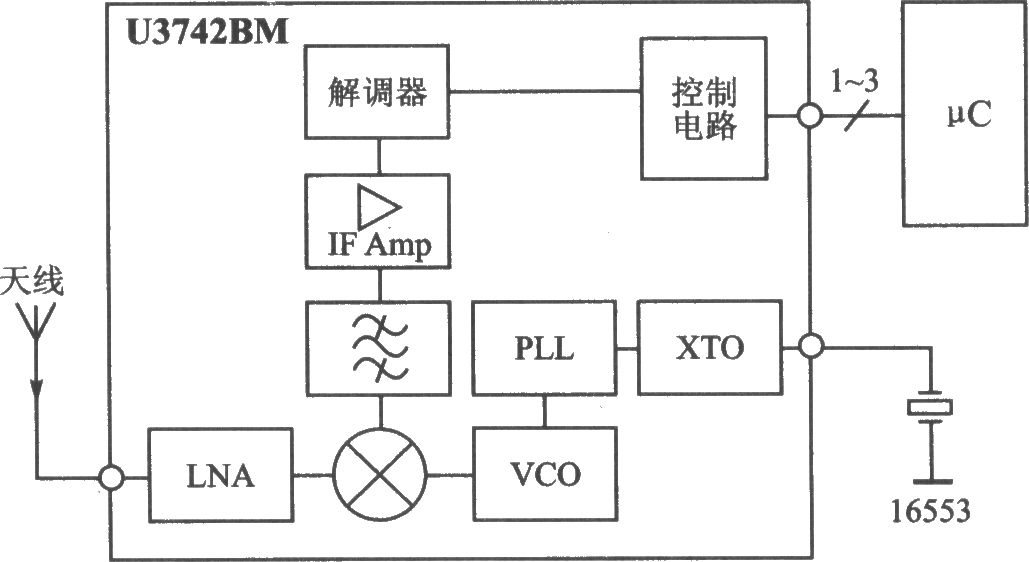

U3742BM UHF ASK／FSK遥控接收器电路方框图
