本电路图所用到的元器件：

MMC13135 MCl3136

MCl3135/MCl3136是Motorola第二代改进型双变换调频通信接收器芯片。其改进了音频恢复和音频驱动电路。MC13135的解调器设计使用LC正交检波器，运算放大器作为RSSl缓冲器或数据比较器；MCl3136的解调器设计使用陶瓷鉴频器或者LC线圈，而运算放大器在内部连接作为RSSl输出的电压缓冲器。MC13135/MC13136适合在无绳电话、短距离数据链接、移动话筒、低成本地面移动物品控制、业余无线电接收器、婴儿监视器和扫描仪中应用。 主要技术特点如下： ·完全双变换调频接收器一天线输入音频输出； ·工作频率为200 MHz； ·RSSl电压缓冲器可使用范围为70 dB； ·恢复音频范围(VRF=1.0 mV)：MCl3135为170～300 mV/ms，MC13136为215～365 mV/ms； ·电源电压为2.O～6.0 V(2节镍铬电池供电)； ·电流消耗为3.5 mA(典型值)； ·音频输出阻抗小于25 Ω； ·第一级本振使用晶振或压控振荡器； ·第一级本振缓冲器输出驱动CMOS锁相环频率合成器； ·单独的调谐二极管。

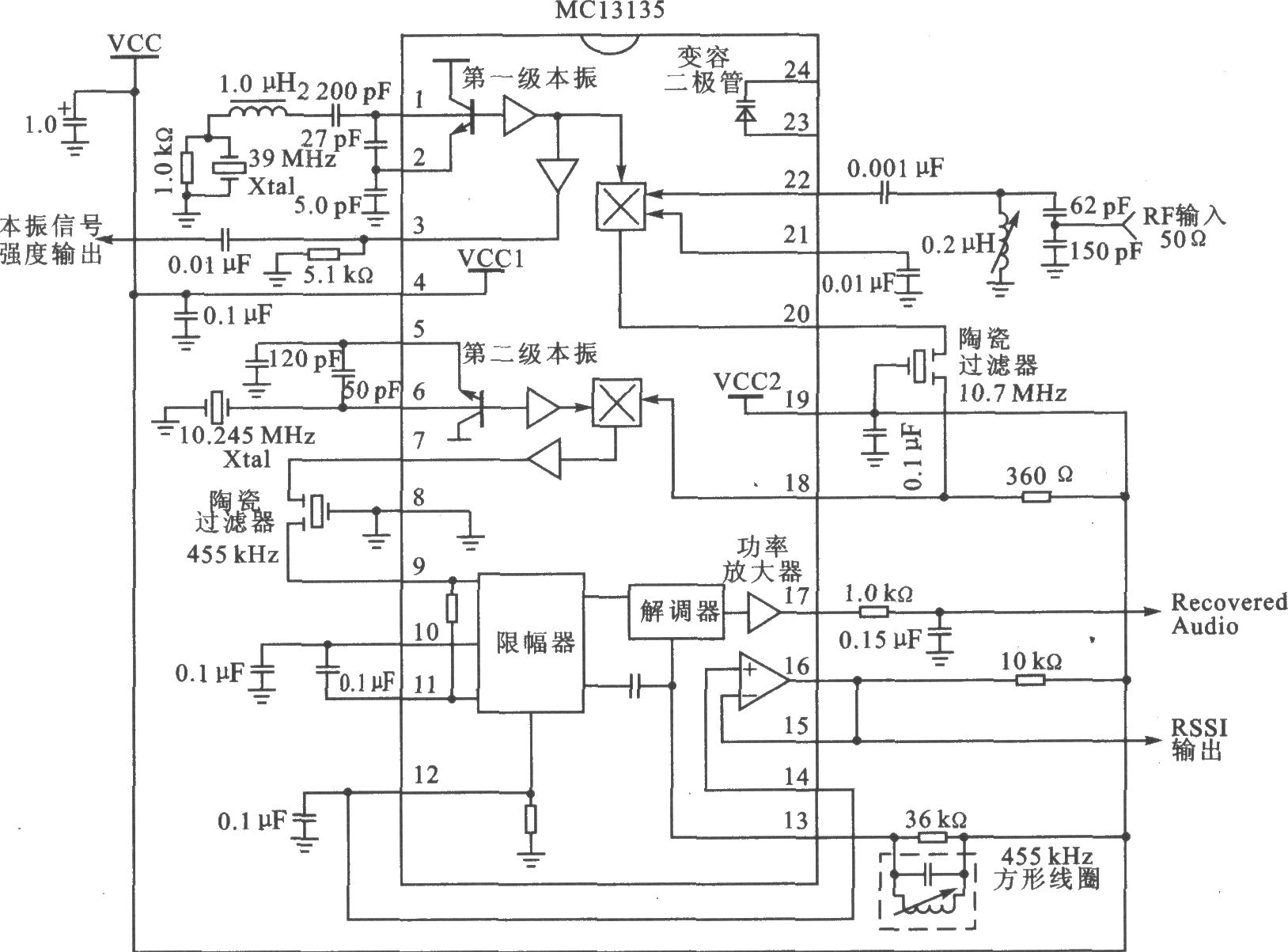

MCl3135在49.7 MHz的单频道窄带调频接收器电路

MCl3136在49.7 MHz的单频道窄带调频接收器电路
