  • 信号幅度在给定时限内的检测电路(CH7555、CC4013)
    http://www.ic72.com 发布时间:2008/12/23

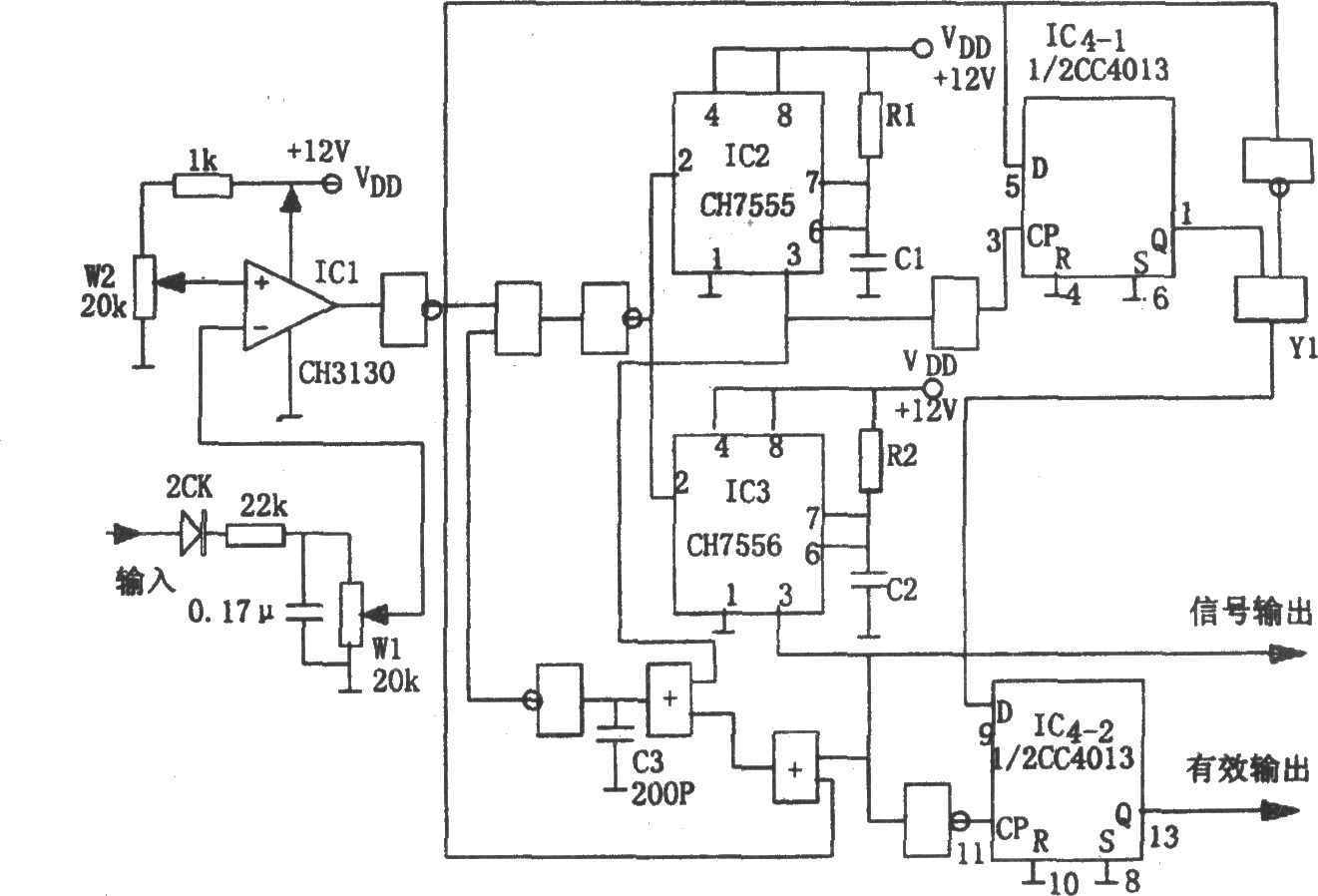

    如图所示为信号幅度在给定时限内的检测电路。该检测电路由整流滤波电路、电压比较器、单稳定时器、信号电平鉴别器、反馈通道等组成。

    输入信号经整流滤波后加至电压比较器IC1(CH3130)的反向输入端,以与IC1的同相输入端的参考电压值进行比较。若相应幅值超过设定的参考电压值,则IC1输出低电平;若相应幅值低于设定的参考电压值,则IC1输出高电平。 .

    由IC2、R1、C1和IC3、R2、C2组成的单稳定时器分别用于设定最小时间Tmin和最大时间Tmax且两定时器单稳结束后的下降沿分别触发两个D触发器IC4-1、IC4-2,以在设定的窗口时间内对信号电平进行鉴别。由门电路组成的反馈通道用于避免单稳定时器IC2、IC3被重复触发,且保证触发信号为负向窄脉冲。

    若输入信号在Tmin时间后仍使比较器IC1输出低电平,则相应D触发器IC4-1的输出(Q端)为高电平,从而使与门Y1开通,到Tmax结束时,使D触发器IC4-2置位,由Q端输出高电平信号“1”。若输入信号在IC4-2结束时使IC1已提前输出高电平,则触发器IC4-2仍会锁定于“1”。若输入信号在Tmin结束后,在Tmax结束之前使IC1输出的低电平提前消失,则IC4-1锁定于低电平,使IC4-2输出低电平“0”,表明在给定时限内没有达到应有的幅值。
