本电路图所用到的元器件：

NNRF902-p.htm" target="_blank" title="NNRF902货源和PDF资料">NRF902

NRF902-p.htm" target="_blank" title="NRF902货源和PDF资料">NRF902是一个单片发射芯片,符合欧洲ETSI-ETS 300 220规范和北美(FCC)标准CFR47第15章要求,适合在在报警器、自动读表、无键进入、家庭自动化、 遥控和无线数字通信等系统中应用。 主要技术特点如下： ·工作频率为862～870 MHz ISM频带； ·最大数据传输速率为50 Kb／s； ·电源电压2.4～3.5V; ·最大输出功率为10 dBm(在400Ω,3 v)，输出功率和频偏可通过外接的电阻设置； ·电流消耗在一10 dBm的输出功率时为9 mA；时钟模式时为200μA, 低功率模式时小于10 nA ·提供基准时钟输出给微处理器。

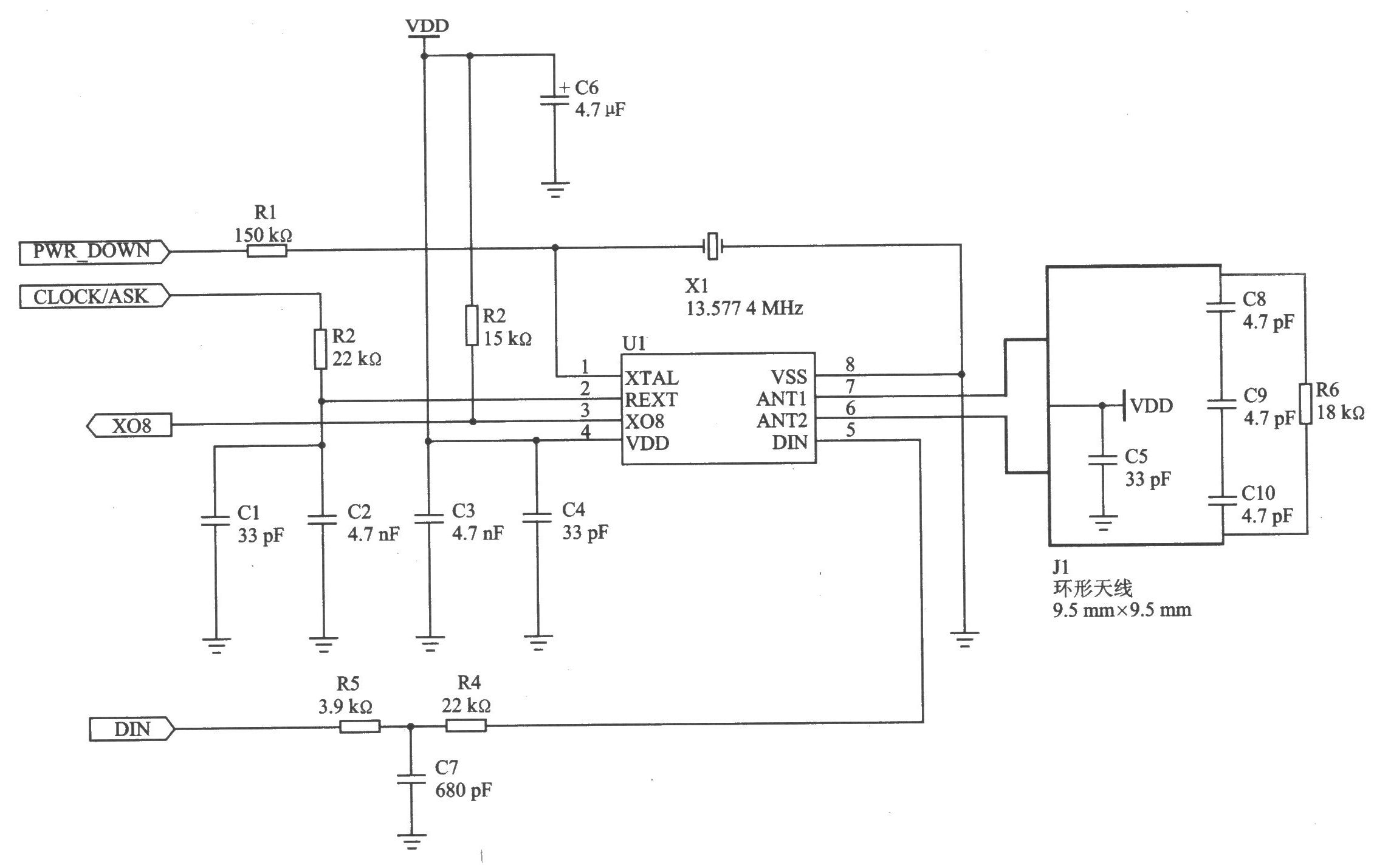

nRF902的应用电路
