  • 环境噪声监测仪
    http://www.ic72.com 发布时间:2008/12/23

    本电路图所用到的元器件:

    μA741

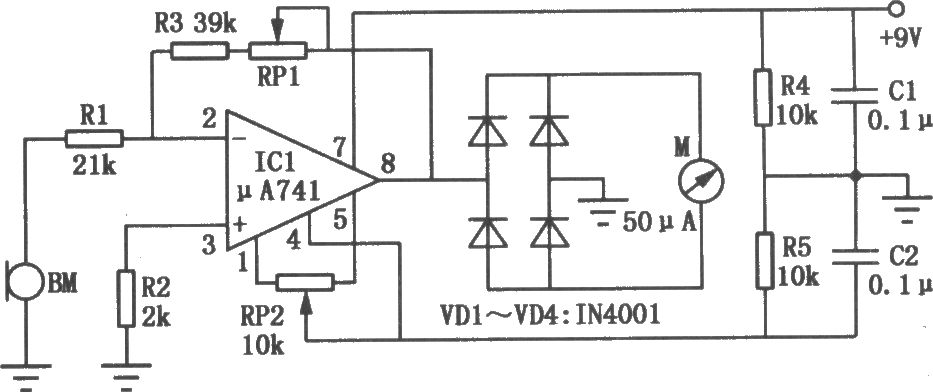

    环境噪声监测仪电路如图所示。它主要由高增益运放μA741组成。测得的噪声信号通过电流表指示出来。运算放大器ICl接成噪声放大器,被检测的噪声信号通过话筒BM加到ICl的反相输入端,放大后再由二极管VDl~VD4进行全波整流,最后使电流表偏转,从而指示出环境噪声的强度。调整时,先将话筒两端短接,调节调零电位器RP2,使电流表指示为0。调节电位器RPl,可改变电流表的灵敏度。与噪声强度相对应的电表刻度值可用一台标准的监测仪来标定。
