  • 手机信号屏蔽器的设计与制作电路
    http://www.ic72.com 发布时间:2008/12/23
    手机信号屏蔽器的设计与制作

      前些时候,有朋友送来一台《手机信号屏蔽器》,故障是对CDMA手机不起作用,我看了一下说明书,该机应该能够干扰四个频段:

      CDMA:869-894MHz

      移动电话:925-960MHz

      移动电话:1805-1880MHz

      小 灵 通:1900-1990MHz

      对CDMA手机不起作用应该是这个频段有问题了。我没有涉足过通信领域,对这方面的东西不懂,为了给朋友修这台机器到论坛向网友们请教,与网友们交流了两天。手机屏蔽器的工作原理、电路结构都弄明白了。对电子爱好者来说,弄明白工作原理以后简直就可以随心所欲了,随即设计并动手制作一下试试,非常好用,特撰此文将我的设计制作过程告诉有兴趣的朋友。

      这台机器每一个频段都是一个独立的系统,结构如下图所示。

    工作原理是用锯齿波控制压控振荡器,使之生成工作频段的扫频信号,每一个扫频周期,等于在工作频段中的每一个频点添加一个宽脉冲(锯齿波正程所致)和一个窄脉冲(锯齿波逆程所致),破坏了覆盖区内手机与基站的数据交换,手机得不到基站数据,只能显示无信号,当然也就无法通信了。

      实测CDMA频段所用锯齿波频率约为30KHz,其它三个频段所用锯齿波频率均为10KHz。据分析,锯齿波在这里并非用于测量,只是能让压控振荡器工作即可,不要什么精度,可用下图所示较为简单的电路生成。

      电路简单,元件易得,精度不高,但完全能够满足要求。在这里,精度较低回程较长的锯齿波或许还更好呢?压控振荡器和射频放大的工作频率都比较高,共同点不少,我就画在一起了,见下图。

    请不要询问电路参数,这是微波电原理图,有很多参数只有在调试的时候才能确定,我是没有办法标在图上的。能够标出的只有直流电路参数,但是对此制作发生兴趣的爱好者恐怕谁都不希罕我来标注。

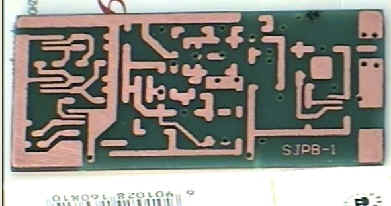

      印板图如下。

    下面是做好的实验板。

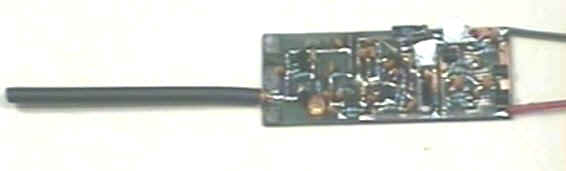

    下面是装调好的完整组件,剪了一段50-3的同轴电缆做1/4波长天线,内外导体焊在一起。其实任何一种金属条都可以用作天线,只不过用同轴电缆省事儿罢了。
